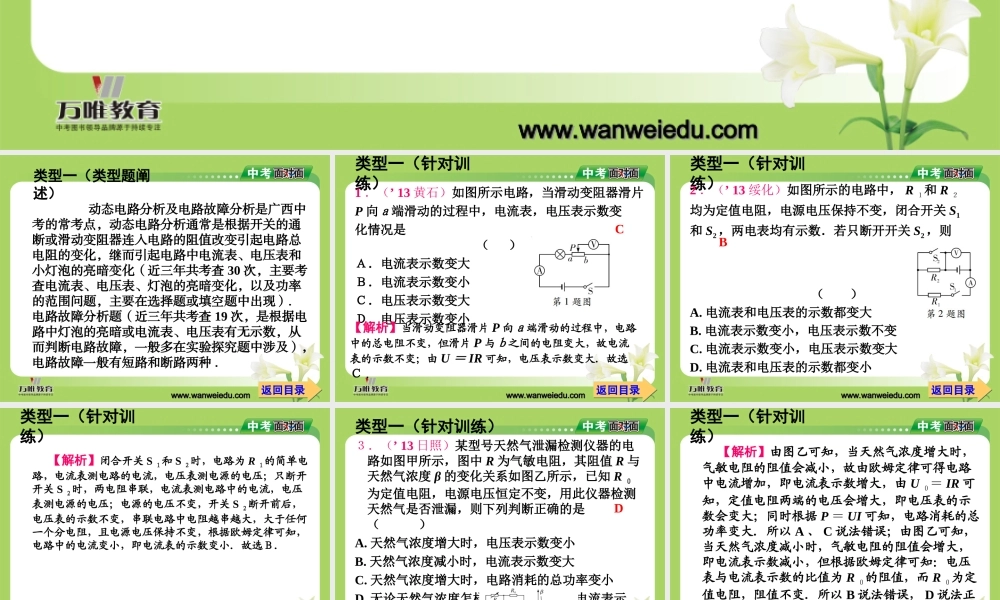

www.wanweiedu.comwww.wanweiedu.com专题三 力学类型一 动态电路分析及电路故障分析 类型二 安全用电 类型三 电与磁 类型四 电（磁）学实验 类型五 电学综合应用题www.wanweiedu.comwww.wanweiedu.com 动态电路分析及电路故障分析是广西中考的常考点，动态电路分析通常是根据开关的通断或滑动变阻器连入电路的阻值改变引起电路总电阻的变化，继而引起电路中电流表、电压表和小灯泡的亮暗变化（近三年共考查 30 次，主要考查电流表、电压表、灯泡的亮暗变化，以及功率的范围问题，主要在选择题或填空题中出现）．电路故障分析题（近三年共考查 19 次，是根据电路中灯泡的亮暗或电流表、电压表有无示数，从而判断电路故障，一般多在实验探究题中涉及），电路故障一般有短路和断路两种 .类型一（类型题阐述）返回目录返回目录www.wanweiedu.comwww.wanweiedu.com类型一（针对训练）1’．（ 13 黄石）如图所示电路，当滑动变阻器滑片P 向ａ端滑动的过程中，电流表，电压表示数变化情况是 （ ）Ａ．电流表示数变大 Ｂ．电流表示数变小Ｃ．电压表示数变大 Ｄ．电压表示数变小【解析】当滑动变阻器滑片 P 向ａ端滑动的过程中，电路中的总电阻不变，但滑片 P 与ｂ之间的电阻变大，故电流表的示数不变；由 U ＝ IR 可知，电压表示数变大．故选Ｃ .C返回目录返回目录www.wanweiedu.comwww.wanweiedu.com类型一（针对训练）2’．（ 13 绥化）如图所示的电路中， R １和 R ２均为定值电阻，电源电压保持不变，闭合开关 S1和 S2，两电表均有示数．若只断开开关 S2，则 （ ）A. 电流表和电压表的示数都变大B. 电流表示数变小，电压表示数不变C. 电流表示数变小，电压表示数变大D. 电流表和电压表的示数都变小B返回目录返回目录www.wanweiedu.comwww.wanweiedu.com类型一（针对训练） 【解析】闭合开关 S １和 S ２时，电路为 R １的简单电路，电流表测电路的电流，电压表测电源的电压；只断开开关 S ２时，两电阻串联，电流表测电路中的电流，电压表测电源的电压；电源的电压不变，开关 S ２断开前后，电压表的示数不变，串联电路中电阻越串越大，大于任何一个分电阻，且电源电压保持不变，根据欧姆定律可知，电路中的电流变小，即电流表的示数变小．故选Ｂ．返回目录返回目录www.wanweiedu.comwww.wanweiedu.com类型一（针对训练）’３．（ 13 日照）某型号天然气泄漏检测仪器的电路如图甲所示，图...
