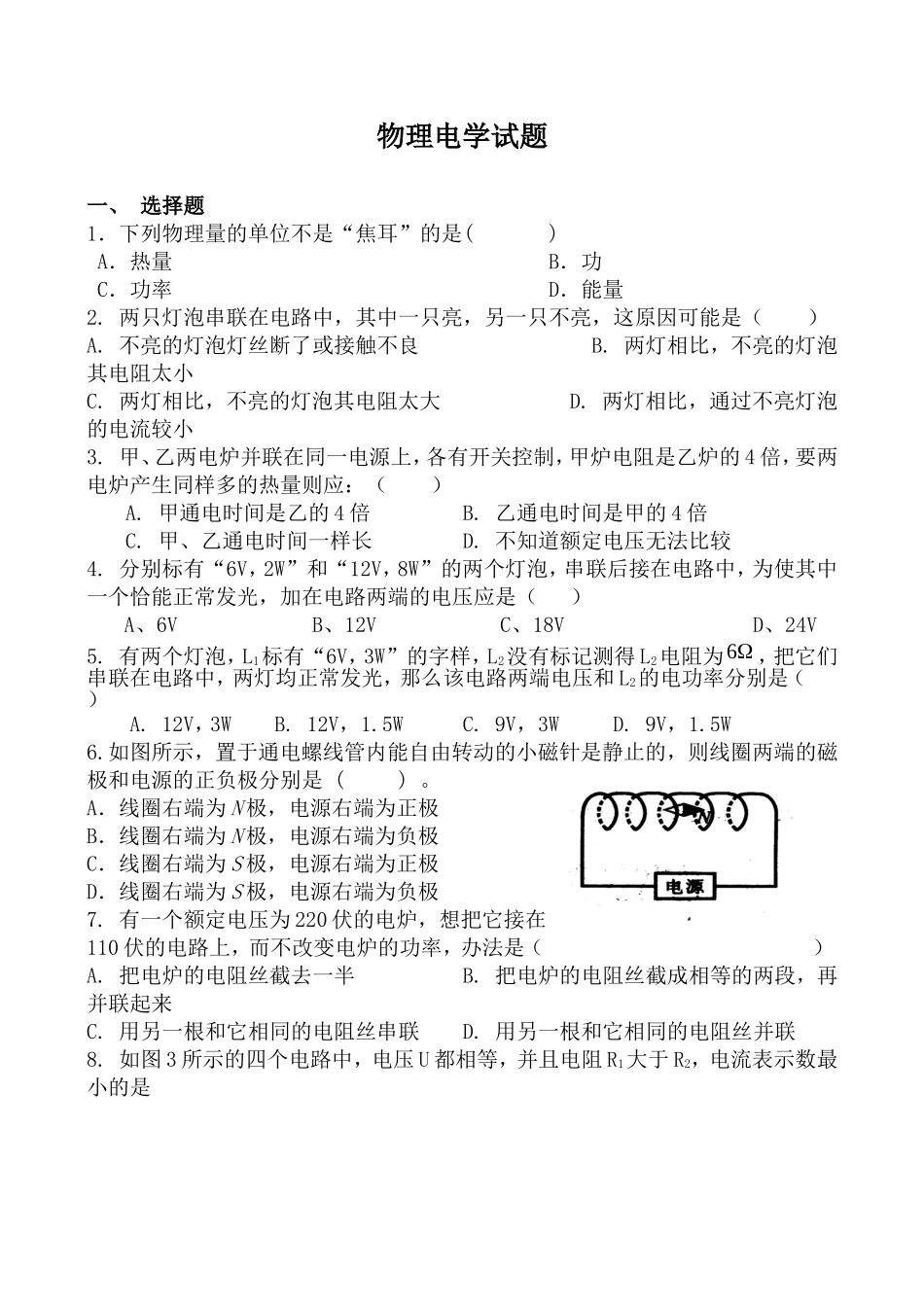

物理电学试题一、选择题1．下列物理量的单位不是“焦耳”的是()A．热量B．功C．功率D．能量2.两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（）A.不亮的灯泡灯丝断了或接触不良B.两灯相比，不亮的灯泡其电阻太小C.两灯相比，不亮的灯泡其电阻太大D.两灯相比，通过不亮灯泡的电流较小3.甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量则应：（）A.甲通电时间是乙的4倍B.乙通电时间是甲的4倍C.甲、乙通电时间一样长D.不知道额定电压无法比较4.分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）A、6VB、12VC、18VD、24V5.有两个灯泡，L1标有“6V，3W”的字样，L2没有标记测得L2电阻为6，把它们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是（）A.12V，3WB.12V，1.5WC.9V，3WD.9V，1.5W6.如图所示，置于通电螺线管内能自由转动的小磁针是静止的，则线圈两端的磁极和电源的正负极分别是()。A．线圈右端为N极，电源右端为正极B．线圈右端为N极，电源右端为负极C．线圈右端为S极，电源右端为正极D．线圈右端为S极，电源右端为负极7.有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是（）A.把电炉的电阻丝截去一半B.把电炉的电阻丝截成相等的两段，再并联起来C.用另一根和它相同的电阻丝串联D.用另一根和它相同的电阻丝并联8.如图3所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最小的是9．如图5所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，不能间接求出灯泡电功率的电路图是()10.将标有“220V200W”和“220V40W”的两灯泡串联后，接入380伏的电路中，将会烧坏的是()A.“40W”的灯泡B.“200W”的灯泡C.“40W”和“200W”的灯泡D.无法确定二.填空题：（总分30分，每空1分）11.家庭电路中电流过大的原因是_____或__________。12.用电器标有“220V40W”的字样，“220V”表示_____“40W”表示________________。用电器的电阻是____________欧姆13.标有“12V9W”字样的小灯泡，它的灯丝在正常工作时的电阻是欧，接到电路中通过它的电流是0.5安，则这盏灯的实际功率是瓦。14.有两盏白炽灯，甲灯标有“220V40W”，乙灯标有“220V60W”的字样，灯丝若用同样长度的钨丝制成，灯丝电阻值较大的是____________灯，丝较粗的是____________灯的灯丝，两盏灯都在220伏特电路中工作时________灯较亮，把两盏灯并联在照明电路中则_______灯较暗，把盏灯串联在220伏特的电路中则____________灯较亮。15.把一个标有“6V，3W”的灯泡接在10伏的电源上，要使灯泡正常发光，需要联一个欧的电阻，此时电阻消耗的电功率是瓦。16.电灯的电阻为30欧，正常发光时通过它的电流为0.1安，现把它接在恒定电流为0.4安的电路中，要使它正常发光，应把欧的电阻跟电灯联，此时电阻消耗的电功率是瓦。17.一段粗细均匀的电热丝接入220伏的电路，消耗的电功率为P，若把它分成两等分后并联接入110伏的电路中，消耗的总功率是，若把它分成三等分后并联接入220伏的电路中，消耗的总功率是。18.如图8所示，若变阻器的滑片P向a端移动时，电流表示数将，电压表的示数将。（增大、减小或不变）VabPASAS1S2LR图8图9图1019.如图9所示的电路中，电源电压恒定，电灯L标有“12V6W”的字样，当开关S1闭合，S2断开时，电流表的示数是0.4安，则电源电压是伏，若S1、S2都闭合，电流表的示数是1.1安，则通过R的电流强度是安，电阻R消耗的电功率是瓦。20.如图是一种水位自动报警器的原理图。当水位没有达到B金属时，电磁铁中电流，灯电路接通，灯亮。当水位达到B金属时，电磁铁中电流，灯电路接通，灯亮三.实验探究题（共20分）21.某同学依据图12甲所示的电路图，已部分完成了在图12乙中实物的连接，请你用笔画线帮他继续完成该电路的连接。（3分）22.用电压表和电流表测小灯泡电阻的实验中（1）实验原理是_______。（1分）（2）在方框内画出实验的电路图。（4分）（3）将图14中的电压表连入电路（量...
