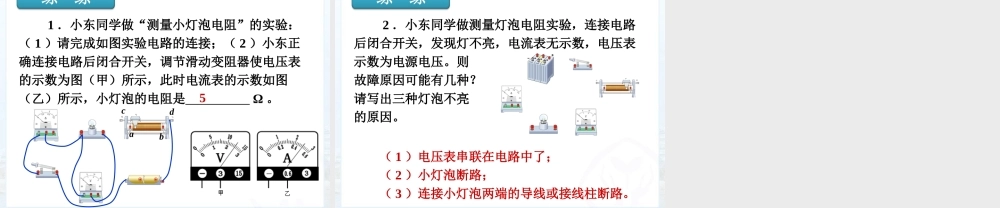

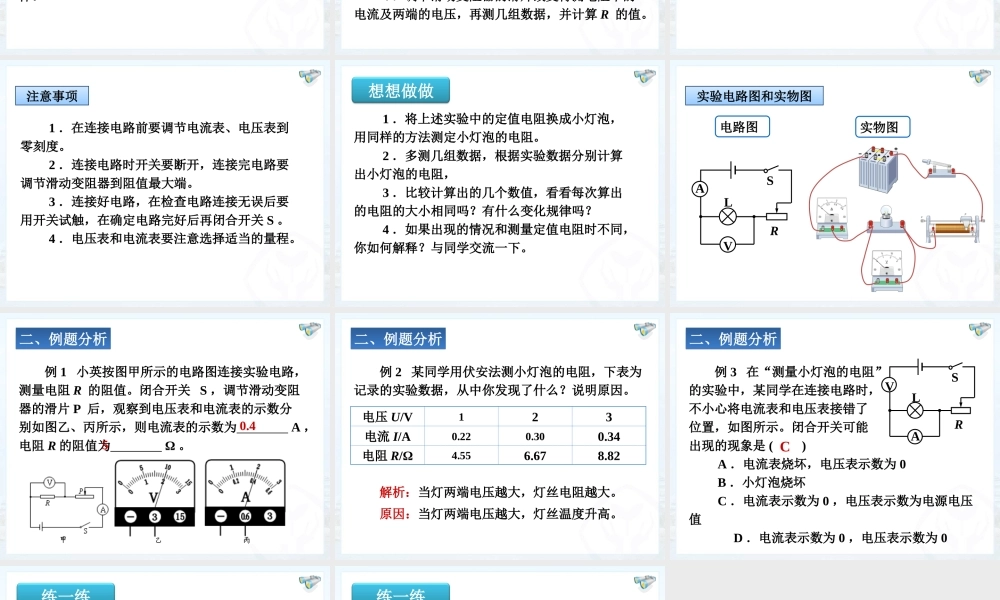

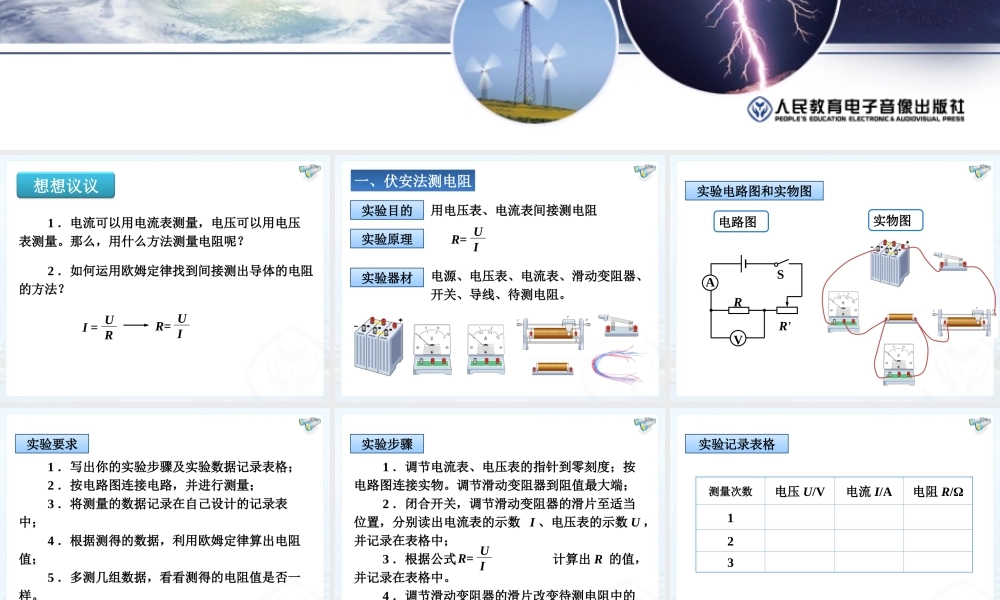

电阻的测量第十七章 第３节 1 ．电流可以用电流表测量，电压可以用电压表测量。那么，用什么方法测量电阻呢？ 2 ．如何运用欧姆定律找到间接测出导体的电阻的方法？想想议议I = URR= UI 用电压表、电流表间接测电阻 电源、电压表、电流表、滑动变阻器、 开关、导线、待测电阻。一、伏安法测电阻一、伏安法测电阻实验目的实验原理实验器材R= UIAVRR'S电路图 实物图 实验电路图和实物图 1 ．写出你的实验步骤及实验数据记录表格； 2 ．按电路图连接电路，并进行测量； 3 ．将测量的数据记录在自己设计的记录表中； 4 ．根据测得的数据，利用欧姆定律算出电阻值； 5 ．多测几组数据，看看测得的电阻值是否一样。实验要求 1 ．调节电流表、电压表的指针到零刻度；按电路图连接实物。调节滑动变阻器到阻值最大端； 2 ．闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数 I 、电压表的示数 U ，并记录在表格中； 3 ．根据公式 计算出 R 的值，并记录在表格中。 4 ．调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算 R 的值。实验步骤R= UI测量次数电压 U/V电流 I/A电阻 R/Ω123实验记录表格 1 ．在连接电路前要调节电流表、电压表到零刻度。 2 ．连接电路时开关要断开，连接完电路要调节滑动变阻器到阻值最大端。 3 ．连接好电路，在检查电路连接无误后要用开关试触，在确定电路完好后再闭合开关 S 。 4 ．电压表和电流表要注意选择适当的量程。注意事项 1 ．将上述实验中的定值电阻换成小灯泡，用同样的方法测定小灯泡的电阻。 2 ．多测几组数据，根据实验数据分别计算出小灯泡的电阻， 3 ．比较计算出的几个数值，看看每次算出的电阻的大小相同吗？有什么变化规律吗？ 4 ．如果出现的情况和测量定值电阻时不同，你如何解释？与同学交流一下。想想做做实物图 电路图 AVLRS实验电路图和实物图 例 1 小英按图甲所示的电路图连接实验电路，测量电阻 R 的阻值。闭合开关 S ，调节滑动变阻器的滑片 P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为 A ，电阻 R 的阻值为 Ω 。0.4 5 二、例题分析二、例题分析 解析：当灯两端电压越大，灯丝电阻越大。 原因：当灯两端电压越大，灯丝温度升高。 例 2 某同学用伏安法测小灯泡的电阻，下表为记录的实验数据，从中你发现了什么？说明原因。电压 U/V1...
