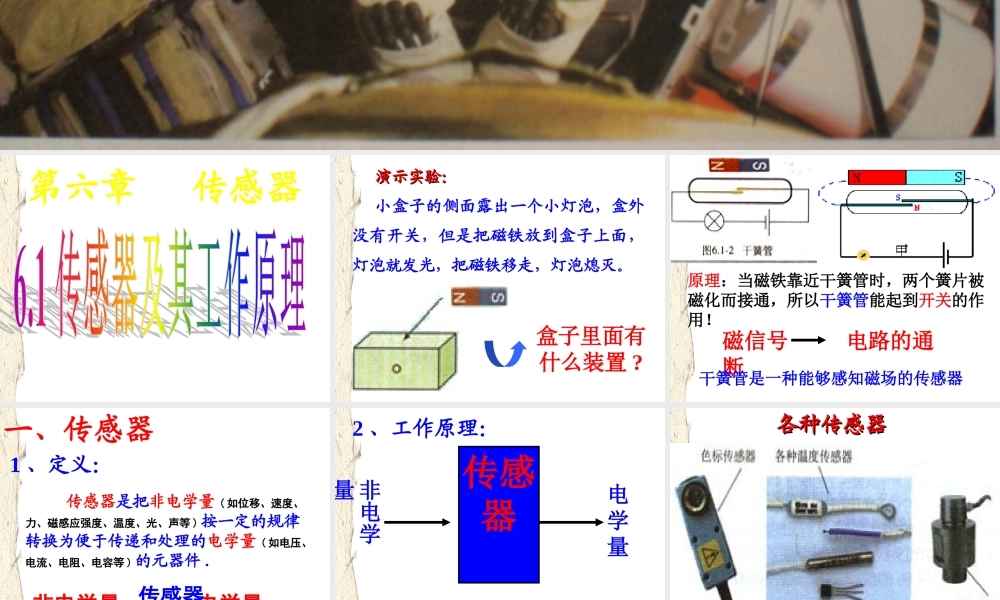

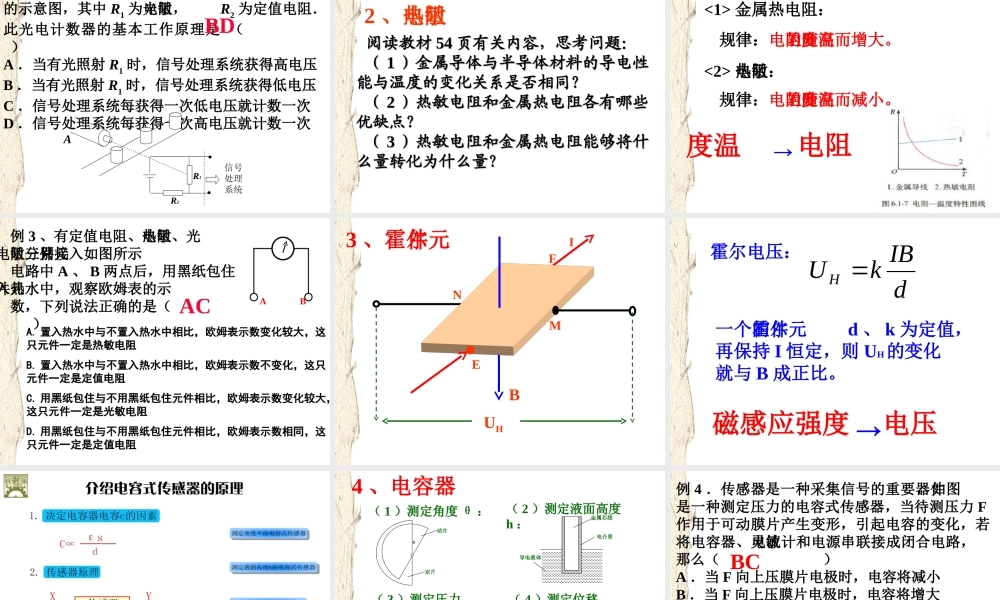

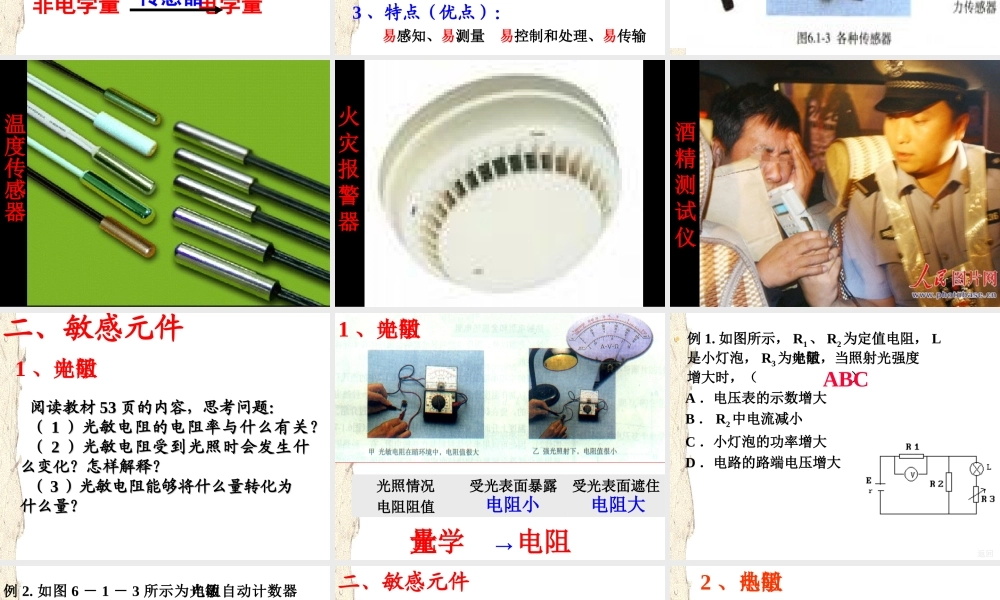

第六章 传感器盒子里面有什么装置 ?演示实验：演示实验：小盒子的侧面露出一个小灯泡，盒外没有开关，但是把磁铁放到盒子上面，灯泡就发光，把磁铁移走，灯泡熄灭。原理：当磁铁靠近干簧管时，两个簧片被磁化而接通，所以干簧管能起到开关的作用！磁信号 电路的通断干簧管是一种能够感知磁场的传感器一、传感器1 、定义： 传感器是把非电学量 ( 如位移、速度、力、磁感应强度、温度、光、声等 ) 按一定的规律转换为便于传递和处理的电学量 ( 如电压、电流、电阻、电容等 ) 的元器件 . 非电学量 电学量 传感器2 、工作原理：非电学量敏感元件转换电路电学量传感器3 、特点（优点）：易感知、易测量、易控制和处理、易传输各种传感器各种传感器温度传感器火灾报警器酒精测试仪阅读教材阅读教材 5353 页的内容，思考问题：页的内容，思考问题：（（ 11 ）光敏电阻的电阻率与什么有关？）光敏电阻的电阻率与什么有关？（（ 22 ）光敏电阻受到光照时会发生什）光敏电阻受到光照时会发生什么变化？怎样解释？么变化？怎样解释？（（ 33 ）光敏电阻能够将什么量转化为）光敏电阻能够将什么量转化为什么量？ 什么量？ 二、敏感元件1 、光敏电阻光照情况受光表面暴露受光表面遮住电阻阻值电阻小电阻大光学量→电阻1 、光敏电阻• 例 1. 如图所示， R1、 R2为定值电阻， L是小灯泡， R3为光敏电阻，当照射光强度增大时，（ ） A ．电压表的示数增大 B ． R2中电流减小 C ．小灯泡的功率增大 D ．电路的路端电压增大返回ABC例 2. 如图 6 － 1 － 3 所示为光敏电阻自动计数器的示意图，其中 R1 为光敏电阻，R2 为定值电阻．此光电计数器的基本工作原理是 （ ）A ．当有光照射 R1 时，信号处理系统获得高电压B ．当有光照射 R1 时，信号处理系统获得低电压C ．信号处理系统每获得一次低电压就计数一次D ．信号处理系统每获得一次高电压就计数一次AR1R2信号处理系统 BD阅读教材阅读教材 5454 页有关内容，思考问题：页有关内容，思考问题：（（ 11 ）金属导体与半导体材料的导电性）金属导体与半导体材料的导电性能与温度的变化关系是否相同？能与温度的变化关系是否相同？（（ 22 ）热敏电阻和金属热电阻各有哪些）热敏电阻和金属热电阻各有哪些优缺点？ 优缺点？ （（ 33 ）热敏电阻和金属热电阻能够将什）热敏电阻和金属热电阻能够将什么量转化为什么量？么量转化为什么量？...
