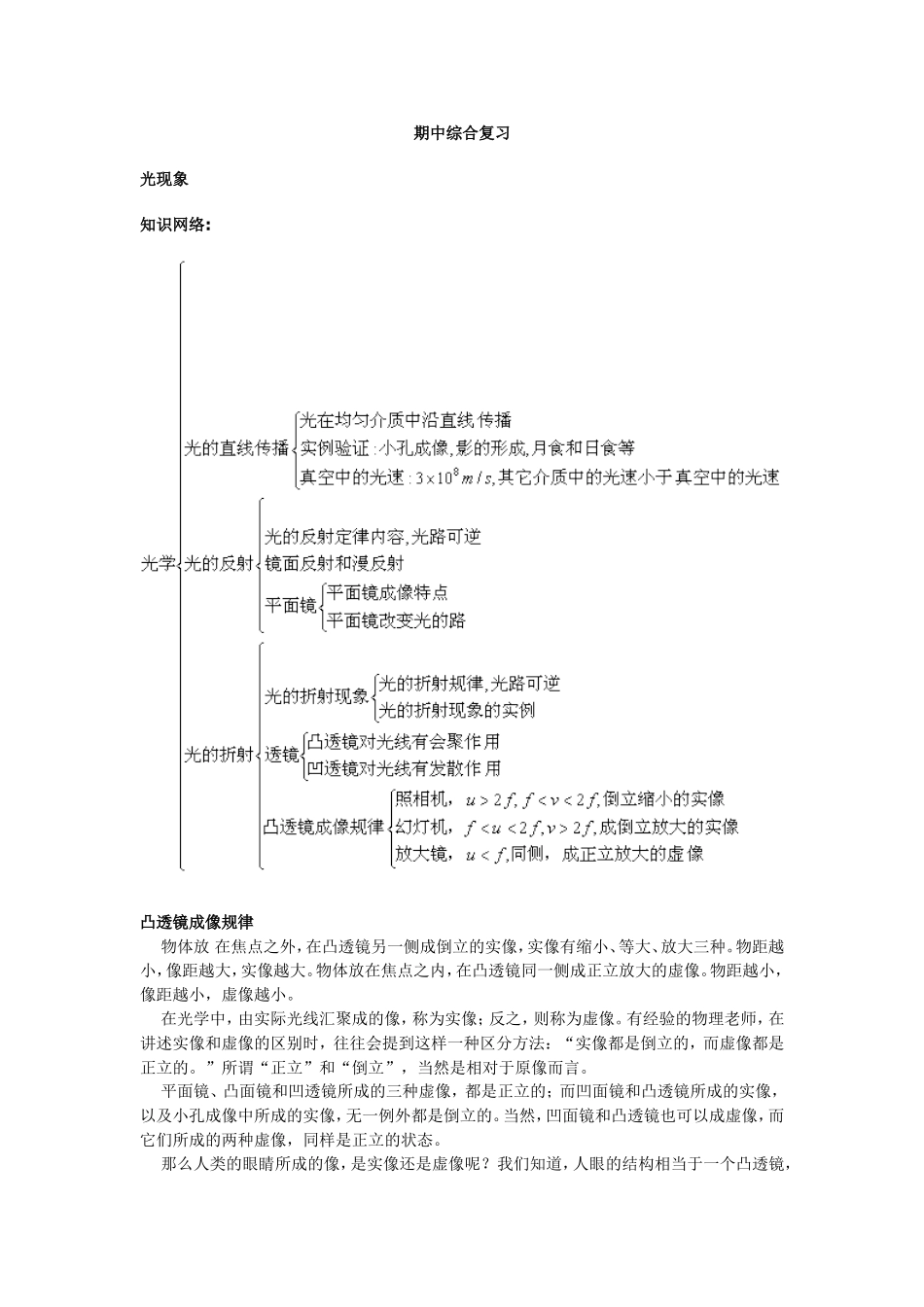

期中综合复习光现象知识网络:凸透镜成像规律 物体放 在焦点之外，在凸透镜另一侧成倒立的实像，实像有缩小、等大、放大三种。物距越小，像距越大，实像越大。物体放在焦点之内，在凸透镜同一侧成正立放大的虚像。物距越小，像距越小，虚像越小。 在光学中，由实际光线汇聚成的像，称为实像；反之，则称为虚像。有经验的物理老师，在讲述实像和虚像的区别时，往往会提到这样一种区分方法：“实像都是倒立的，而虚像都是正立的。”所谓“正立”和“倒立”，当然是相对于原像而言。 平面镜、凸面镜和凹透镜所成的三种虚像，都是正立的；而凹面镜和凸透镜所成的实像，以及小孔成像中所成的实像，无一例外都是倒立的。当然，凹面镜和凸透镜也可以成虚像，而它们所成的两种虚像，同样是正立的状态。 那么人类的眼睛所成的像，是实像还是虚像呢？我们知道，人眼的结构相当于一个凸透镜，那么外界物体在视网膜上所成的像，一定是实像。根据上面的经验规律，视网膜上的物像似乎应该是倒立的。可是我们平常看见的任何物体，明明是正立的啊？这个与“经验规律”发生冲突的问题，实际上涉及到大脑皮层的调整作用以及生活经验的影响。 当物体与凸透镜的距离大于透镜的焦距时，物体成倒立的像，当物体从较远处向透镜靠近时，像逐渐变大，像到透镜的距离也逐渐变大；当物体与透镜的距离小于焦距时，物体成放大的像，这个像不是实际折射光线的会聚点，而是它们的反向延长线的交点，用光屏接收不到，是虚像。可与平面镜所成的虚像对比（不能用光屏接收到，只能用眼睛看到）。 当物体与透镜的距离大于焦距时，物体成倒立的像，这个像是蜡烛射向凸透镜的光经过凸透镜会聚而成的，是实际光线的会聚点，能用光屏承接，是实像。当物体与透镜的距离小于焦距时，物体成正立的虚像。结合凸透镜成像的规律，认识照相机、投影仪、放大镜的原理。 1、照相机原理和构造 照相机是人们经常接触的东西，了解照相机的基本结构和原理是有文化的公民应该具有的科学常识。可以用照相机实物或模型与挂图对照讲解：镜头相当于凸透镜，胶卷相当于光屏，机壳相当于暗室，被拍照的物体到镜头的距离要远远大于焦距才能在胶卷上得到倒立、缩小的实像。为了使学生对照相机的构造和使用了解得更实际些，可向学生介绍照相机的主要组成部分的作用和使用方法，主要是调焦环、光圈和快门。如果有照相机实物，做照相示范就更好。还可以让学生谈自己照相的体会，如何才能把相片照好，提高...
