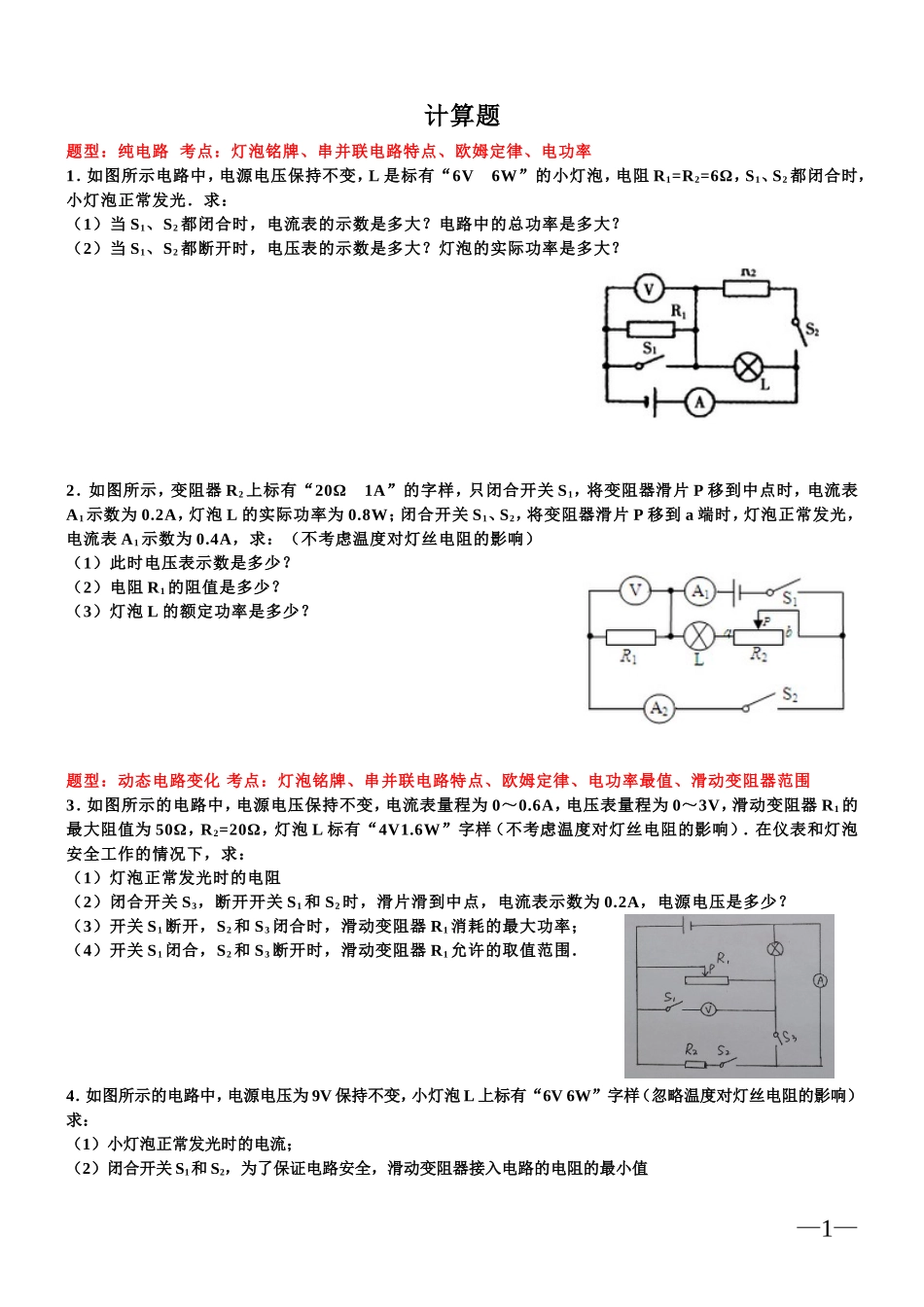

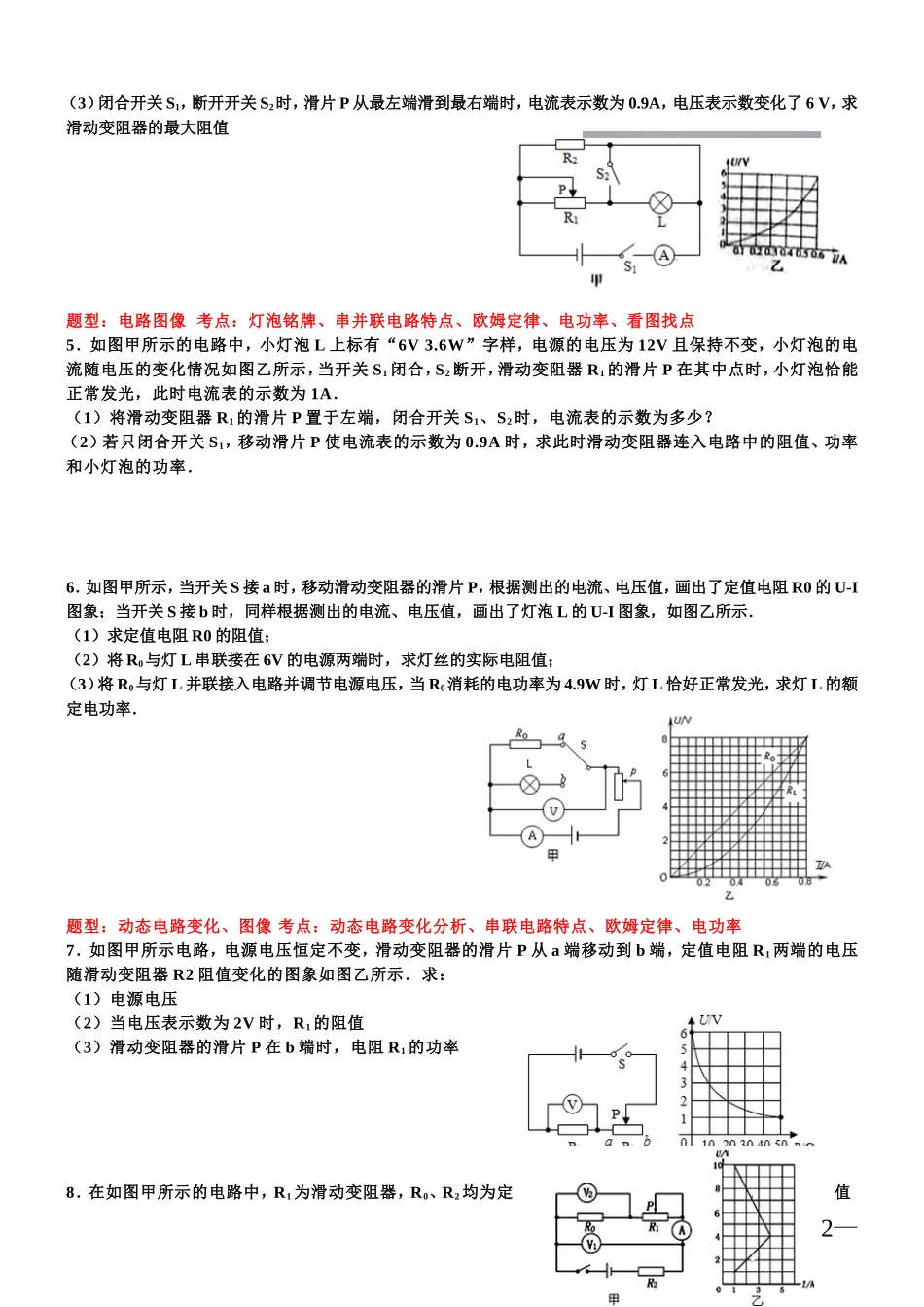

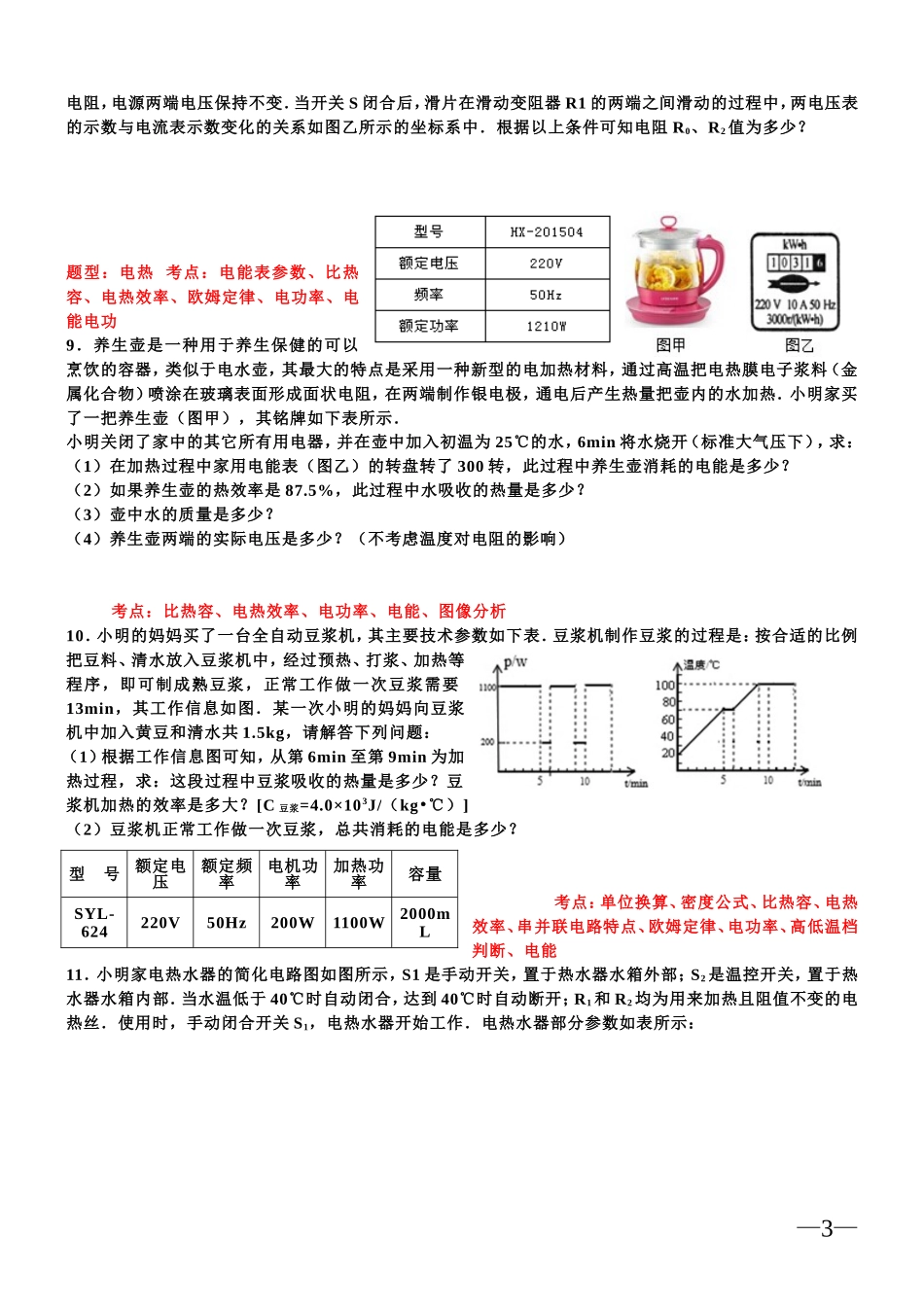

计算题题型：纯电路考点：灯泡铭牌、串并联电路特点、欧姆定律、电功率1．如图所示电路中，电源电压保持不变，L是标有“6V6W”的小灯泡，电阻R1=R2=6Ω，S1、S2都闭合时，小灯泡正常发光．求：（1）当S1、S2都闭合时，电流表的示数是多大？电路中的总功率是多大？（2）当S1、S2都断开时，电压表的示数是多大？灯泡的实际功率是多大？2．如图所示，变阻器R2上标有“20Ω1A”的字样，只闭合开关S1，将变阻器滑片P移到中点时，电流表A1示数为0.2A，灯泡L的实际功率为0.8W；闭合开关S1、S2，将变阻器滑片P移到a端时，灯泡正常发光，电流表A1示数为0.4A，求：（不考虑温度对灯丝电阻的影响）（1）此时电压表示数是多少？（2）电阻R1的阻值是多少？（3）灯泡L的额定功率是多少？题型：动态电路变化考点：灯泡铭牌、串并联电路特点、欧姆定律、电功率最值、滑动变阻器范围3．如图所示的电路中，电源电压保持不变，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R1的最大阻值为50Ω，R2=20Ω，灯泡L标有“4V1.6W”字样（不考虑温度对灯丝电阻的影响）．在仪表和灯泡安全工作的情况下，求：（1）灯泡正常发光时的电阻（2）闭合开关S3，断开开关S1和S2时，滑片滑到中点，电流表示数为0.2A，电源电压是多少？（3）开关S1断开，S2和S3闭合时，滑动变阻器R1消耗的最大功率；（4）开关S1闭合，S2和S3断开时，滑动变阻器R1允许的取值范围．4．如图所示的电路中，电源电压为9V保持不变，小灯泡L上标有“6V6W”字样（忽略温度对灯丝电阻的影响）求：（1）小灯泡正常发光时的电流；（2）闭合开关S1和S2，为了保证电路安全，滑动变阻器接入电路的电阻的最小值—1—（3）闭合开关S1，断开开关S2时，滑片P从最左端滑到最右端时，电流表示数为0.9A，电压表示数变化了6V，求滑动变阻器的最大阻值题型：电路图像考点：灯泡铭牌、串并联电路特点、欧姆定律、电功率、看图找点5．如图甲所示的电路中，小灯泡L上标有“6V3.6W”字样，电源的电压为12V且保持不变，小灯泡的电流随电压的变化情况如图乙所示，当开关S1闭合，S2断开，滑动变阻器R1的滑片P在其中点时，小灯泡恰能正常发光，此时电流表的示数为1A．（1）将滑动变阻器R1的滑片P置于左端，闭合开关S1、S2时，电流表的示数为多少？（2）若只闭合开关S1，移动滑片P使电流表的示数为0.9A时，求此时滑动变阻器连入电路中的阻值、功率和小灯泡的功率．6．如图甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U-I图象；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U-I图象，如图乙所示．（1）求定值电阻R0的阻值；（2）将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值；（3）将R0与灯L并联接入电路并调节电源电压，当R0消耗的电功率为4.9W时，灯L恰好正常发光，求灯L的额定电功率．题型：动态电路变化、图像考点：动态电路变化分析、串联电路特点、欧姆定律、电功率7．如图甲所示电路，电源电压恒定不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示．求：（1）电源电压（2）当电压表示数为2V时，R1的阻值（3）滑动变阻器的滑片P在b端时，电阻R1的功率8．在如图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值—2—电阻，电源两端电压保持不变．当开关S闭合后，滑片在滑动变阻器R1的两端之间滑动的过程中，两电压表的示数与电流表示数变化的关系如图乙所示的坐标系中．根据以上条件可知电阻R0、R2值为多少？题型：电热考点：电能表参数、比热容、电热效率、欧姆定律、电功率、电能电功9．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热．小明家买了一把养生壶（图甲），其铭牌如下表所示．小明关闭了家中的其它所有用电器，并在壶中加入初温为25℃的水，6min将水烧开（标准大气压下），求：（1）在加热过程中家用电能表（图乙）的转盘转了300转，此过程中养...
