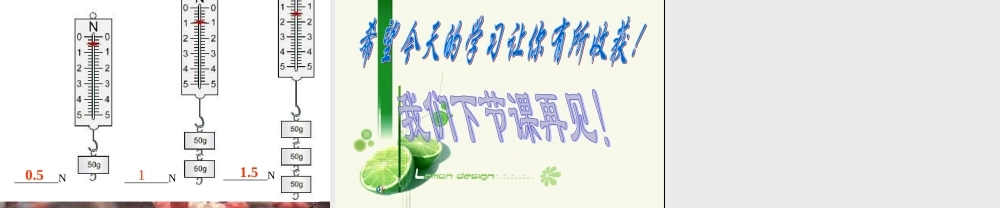

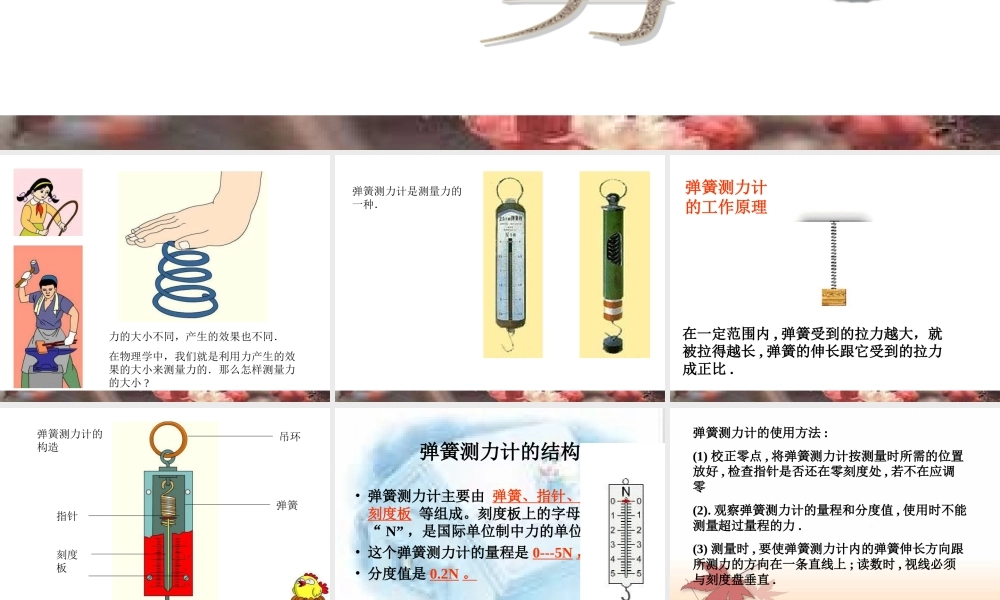

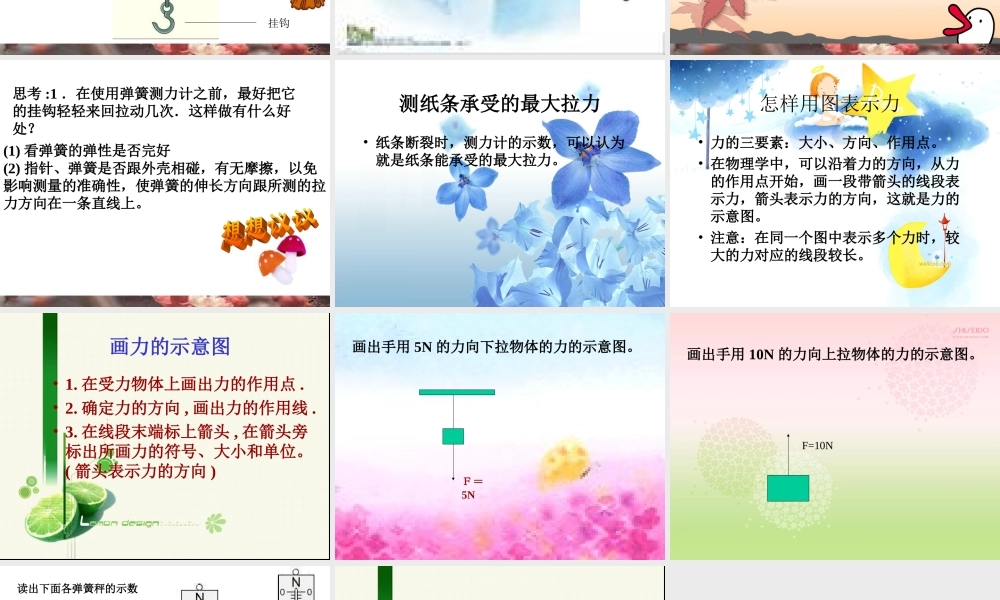

力的大小不同，产生的效果也不同．在物理学中，我们就是利用力产生的效果的大小来测量力的．那么怎样测量力的大小 ?弹簧测力计是测量力的一种．弹簧测力计的工作原理在一定范围内 , 弹簧受到的拉力越大，就被拉得越长 , 弹簧的伸长跟它受到的拉力成正比 .弹簧测力计的构造弹簧挂钩吊环指针刻度板弹簧测力计的结构• 弹簧测力计主要由 弹簧、指针、刻度板 等组成。刻度板上的字母“ N” ，是国际单位制中力的单位。• 这个弹簧测力计的量程是 0---5N ，• 分度值是 0.2N 。弹簧测力计的使用方法 :(1) 校正零点 , 将弹簧测力计按测量时所需的位置放好 , 检查指针是否还在零刻度处 , 若不在应调零(2). 观察弹簧测力计的量程和分度值 , 使用时不能测量超过量程的力 .(3) 测量时 , 要使弹簧测力计内的弹簧伸长方向跟所测力的方向在一条直线上 ; 读数时 , 视线必须与刻度盘垂直 .思考 :1 ．在使用弹簧测力计之前，最好把它的挂钩轻轻来回拉动几次．这样做有什么好处？(1) 看弹簧的弹性是否完好(2) 指针、弹簧是否跟外壳相碰，有无摩擦，以免影响测量的准确性，使弹簧的伸长方向跟所测的拉力方向在一条直线上。 测纸条承受的最大拉力• 纸条断裂时，测力计的示数，可以认为就是纸条能承受的最大拉力。怎样用图表示力 • 力的三要素：大小、方向、作用点。• 在物理学中，可以沿着力的方向，从力的作用点开始，画一段带箭头的线段表示力，箭头表示力的方向，这就是力的示意图。• 注意：在同一个图中表示多个力时，较大的力对应的线段较长。画力的示意图• 1. 在受力物体上画出力的作用点 .• 2. 确定力的方向 , 画出力的作用线 .• 3. 在线段末端标上箭头 , 在箭头旁标出所画力的符号、大小和单位。( 箭头表示力的方向 )画出手用 5N 的力向下拉物体的力的示意图。Ｆ＝5N画出手用 10N 的力向上拉物体的力的示意图。F=10N读出下面各弹簧秤的示数________N________N________N0.511.5
