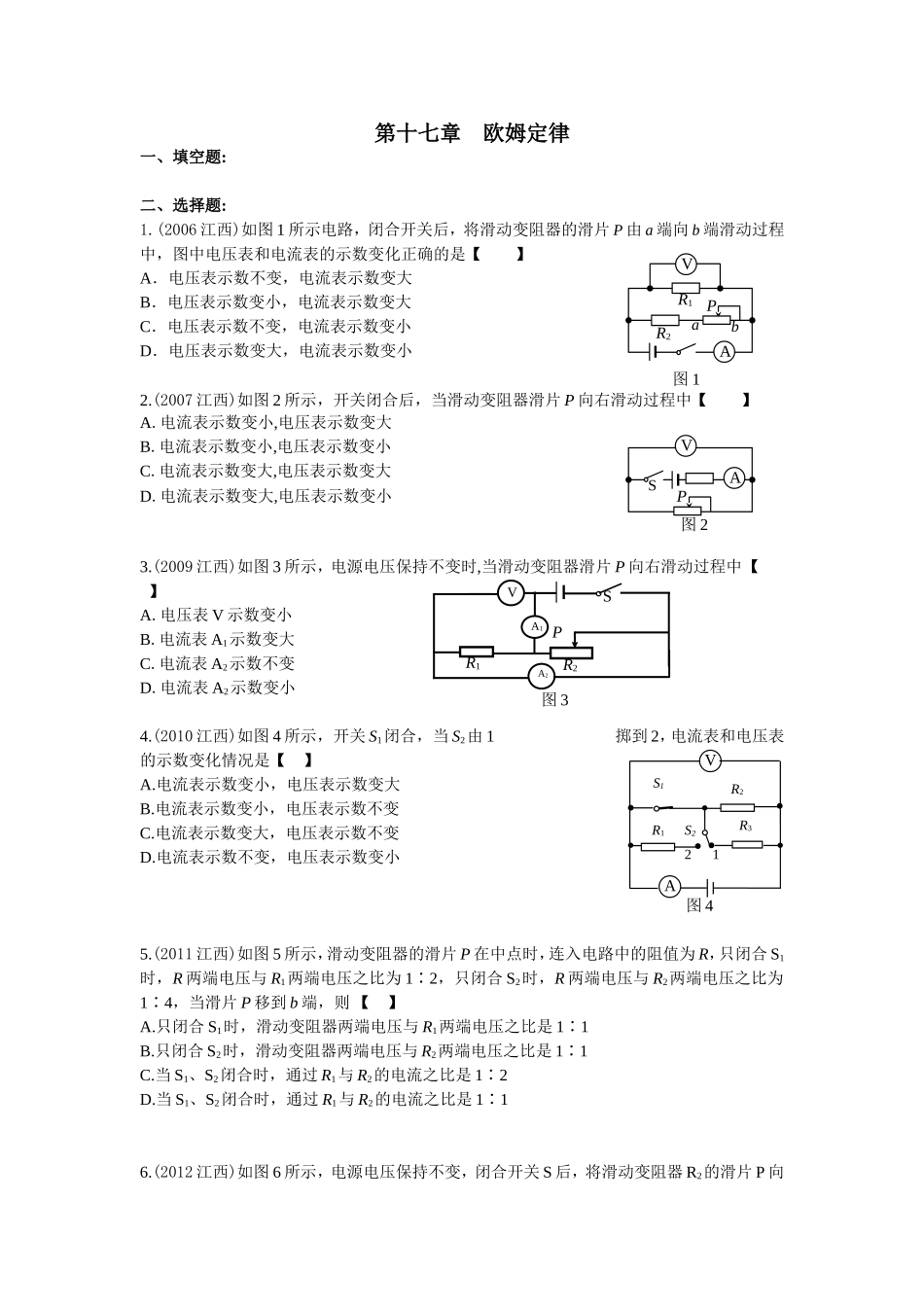

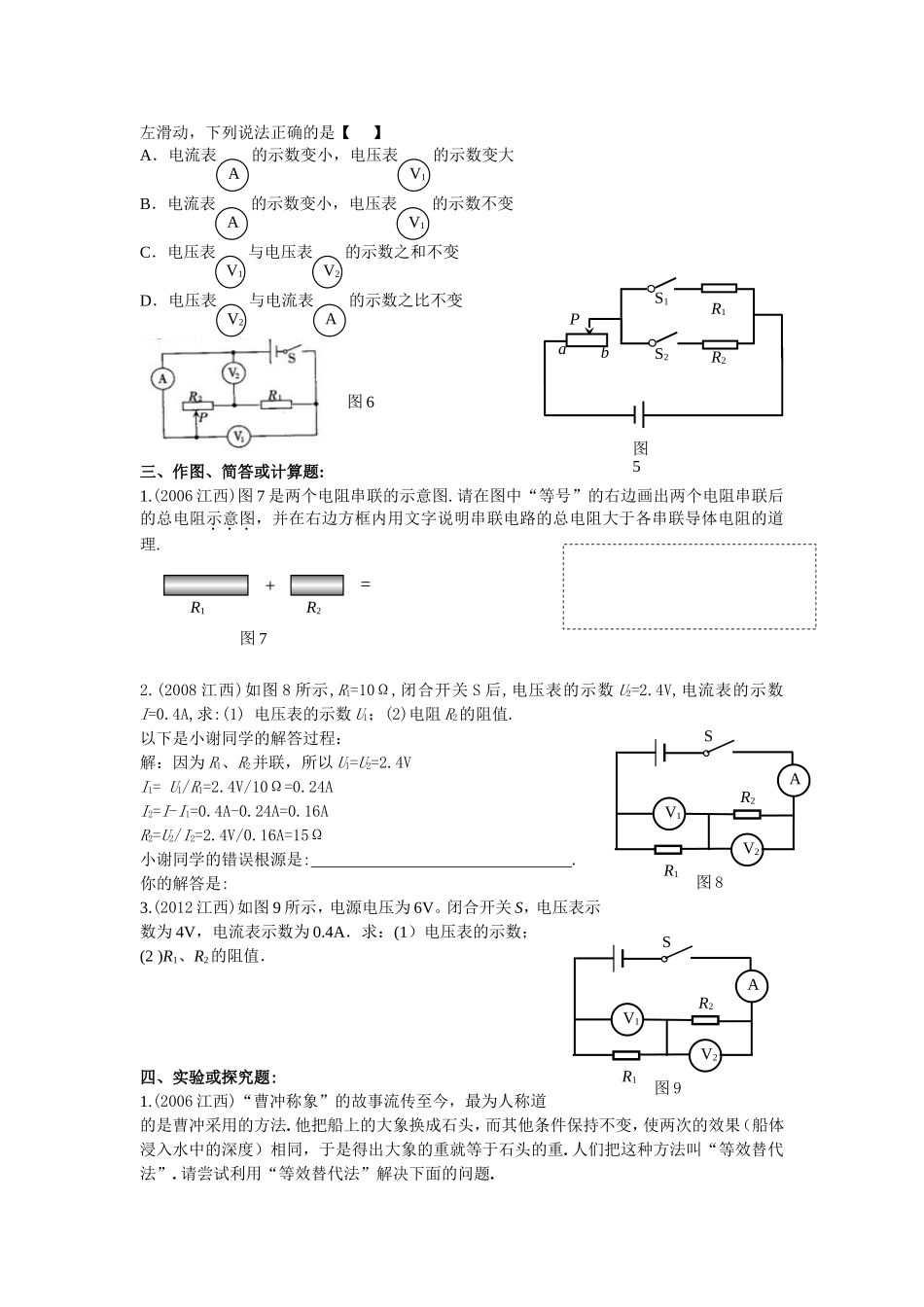

图 2PVAS第十七章 欧姆定律一、填空题:二、选择题:1.(2006 江西)如图 1 所示电路，闭合开关后，将滑动变阻器的滑片 P 由 a 端向 b 端滑动过程中，图中电压表和电流表的示数变化正确的是【 】A．电压表示数不变，电流表示数变大B．电压表示数变小，电流表示数变大C．电压表示数不变，电流表示数变小D．电压表示数变大，电流表示数变小2.(2007 江西)如图 2 所示，开关闭合后，当滑动变阻器滑片 P 向右滑动过程中【 】A.电流表示数变小,电压表示数变大B.电流表示数变小,电压表示数变小C.电流表示数变大,电压表示数变大D.电流表示数变大,电压表示数变小3.(2009 江西)如图 3 所示，电源电压保持不变时,当滑动变阻器滑片 P 向右滑动过程中 【 】A.电压表 V 示数变小 B.电流表 A1示数变大C.电流表 A2示数不变 D.电流表 A2示数变小 4.(2010 江西)如图 4 所示，开关 S1闭合，当 S2由 1掷到 2，电流表和电压表的示数变化情况是【 】A.电流表示数变小，电压表示数变大B.电流表示数变小，电压表示数不变C.电流表示数变大，电压表示数不变D.电流表示数不变，电压表示数变小5.(2011 江西)如图 5 所示，滑动变阻器的滑片 P 在中点时，连入电路中的阻值为 R，只闭合 S1时，R 两端电压与 R1两端电压之比为 1∶2，只闭合 S2时，R 两端电压与 R2两端电压之比为1∶4，当滑片 P 移到 b 端，则 【 】A.只闭合 S1时，滑动变阻器两端电压与 R1两端电压之比是 1∶1B.只闭合 S2时，滑动变阻器两端电压与 R2两端电压之比是 1∶1C.当 S1、S2闭合时，通过 R1与 R2的电流之比是 1∶2D.当 S1、S2闭合时，通过 R1与 R2的电流之比是 1∶16.(2012 江西)如图 6 所示，电源电压保持不变，闭合开关 S 后，将滑动变阻器 R2的滑片 P 向图 1abPVAR2R1SR1A2A1VPR2图 3图 4S2R3R1AR2V21S1PS1S2abR1R2图5左滑动，下列说法正确的是【 】A．电流表的示数变小，电压表的示数变大 B．电流表的示数变小，电压表的示数不变 C．电压表与电压表的示数之和不变 D．电压表与电流表的示数之比不变三、作图、简答或计算题:1.(2006 江西)图 7 是两个电阻串联的示意图. 请在图中“等号”的右边画出两个电阻串联后的总电阻示意图，并在右边方框内用文字说明串联电路的总电阻大于各串联导体电阻的道理. 2.(2008 江西)如图 8 所示,R1=10Ω,闭合开关 S 后,电压表的示数 U2=2.4V,电流表的示数I=0.4A,求:(1)...
