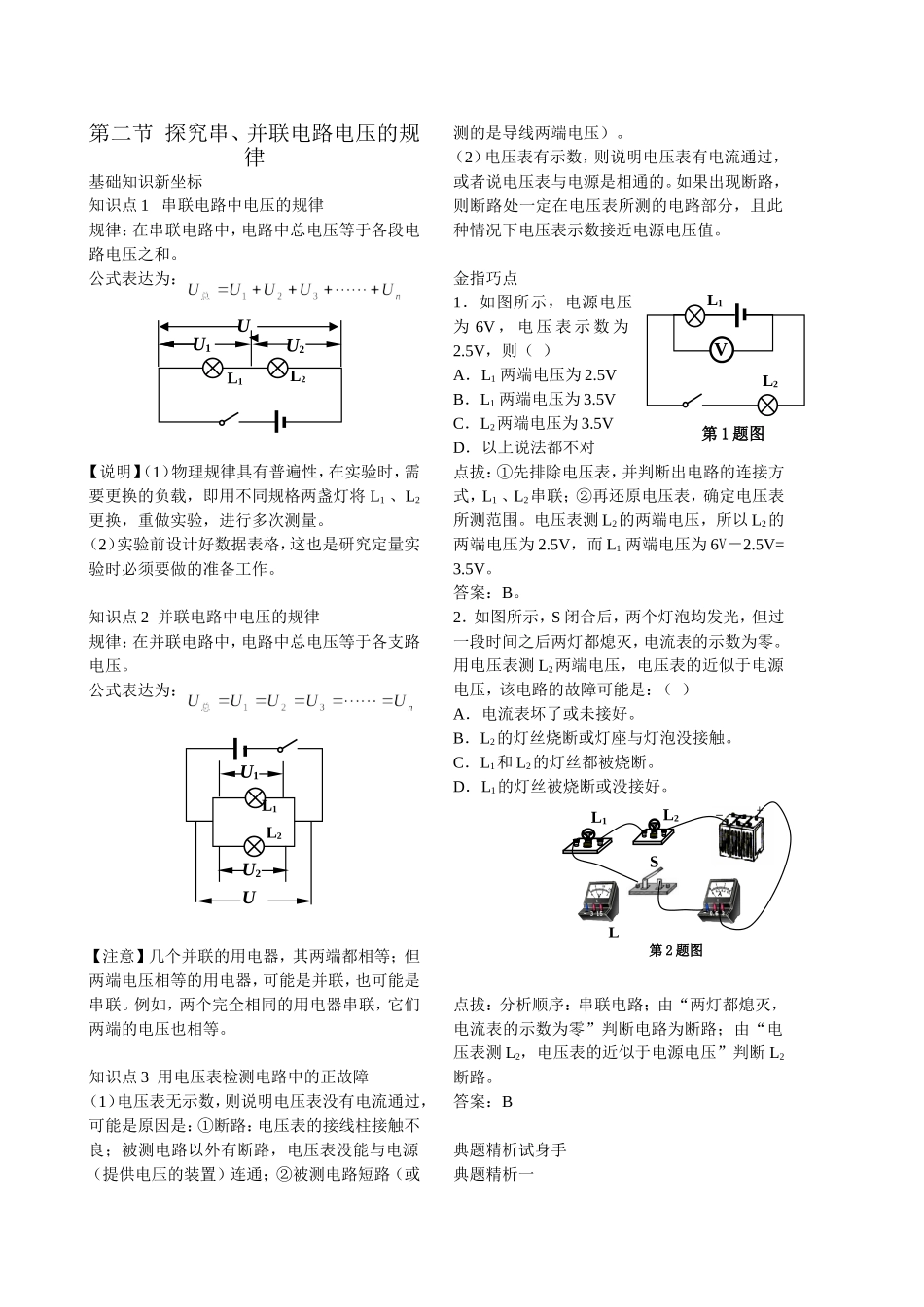

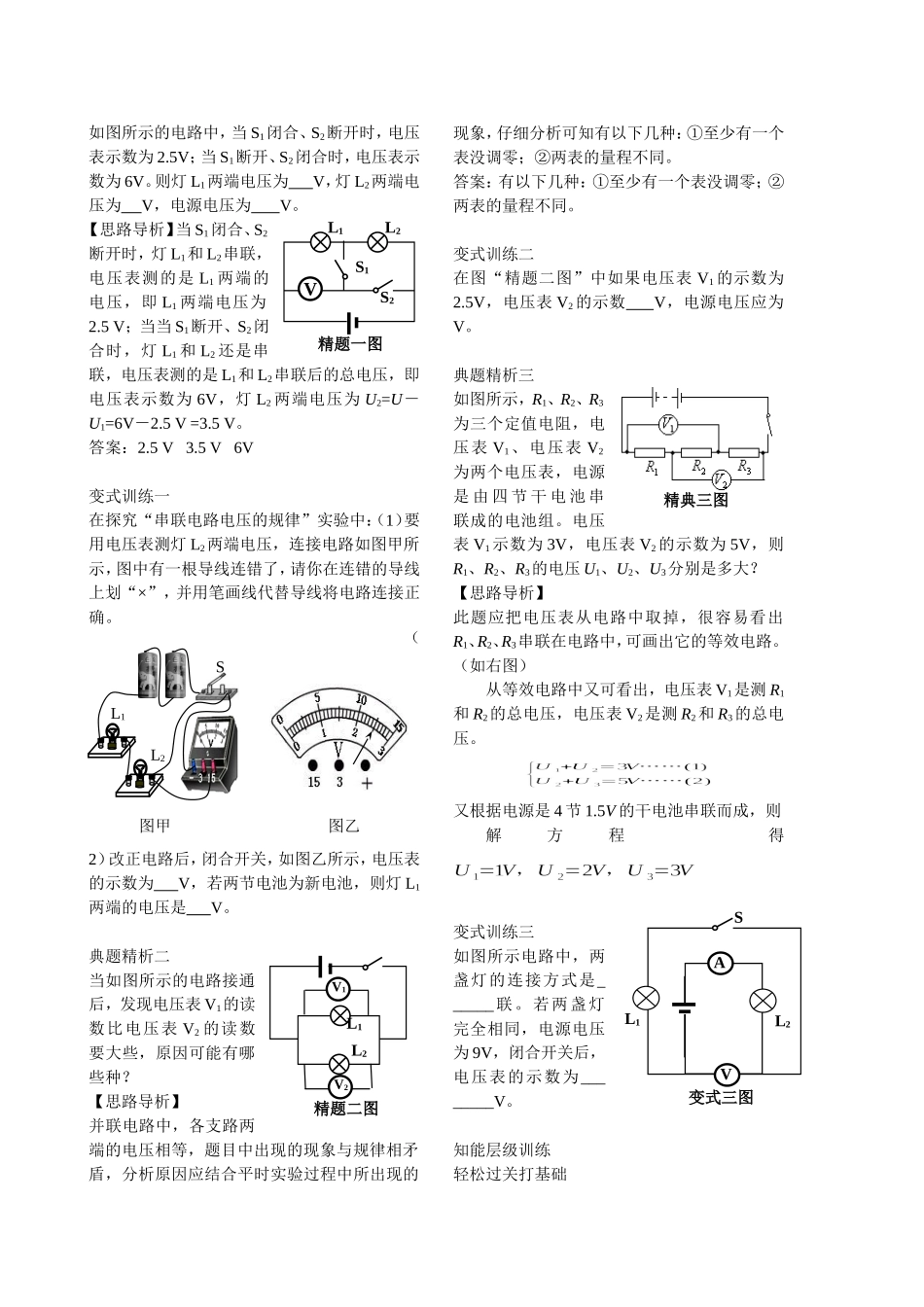

第二节 探究串、并联电路电压的规律基础知识新坐标知识点 1 串联电路中电压的规律规律：在串联电路中，电路中总电压等于各段电路电压之和。公式表达为：【说明】（1）物理规律具有普遍性，在实验时，需要更换的负载，即用不同规格两盏灯将 L1 、L2更换，重做实验，进行多次测量。（2）实验前设计好数据表格，这也是研究定量实验时必须要做的准备工作。知识点 2 并联电路中电压的规律规律：在并联电路中，电路中总电压等于各支路电压。公式表达为：【注意】几个并联的用电器，其两端都相等；但两端电压相等的用电器，可能是并联，也可能是串联。例如，两个完全相同的用电器串联，它们两端的电压也相等。知识点 3 用电压表检测电路中的正故障（1）电压表无示数，则说明电压表没有电流通过，可能是原因是：①断路：电压表的接线柱接触不良；被测电路以外有断路，电压表没能与电源（提供电压的装置）连通；②被测电路短路（或测的是导线两端电压）。（2）电压表有示数，则说明电压表有电流通过，或者说电压表与电源是相通的。如果出现断路，则断路处一定在电压表所测的电路部分，且此种情况下电压表示数接近电源电压值。金指巧点1．如图所示，电源电压为 6V ， 电 压 表 示 数 为2.5V，则（ ）A．L1 两端电压为 2.5VB．L1 两端电压为 3.5VC．L2两端电压为 3.5VD．以上说法都不对点拔：①先排除电压表，并判断出电路的连接方式，L1 、L2串联；②再还原电压表，确定电压表所测范围。电压表测 L2的两端电压，所以 L2的两端电压为 2.5V，而 L1 两端电压为 6V－2.5V= 3.5V。答案：B。2．如图所示，S 闭合后，两个灯泡均发光，但过一段时间之后两灯都熄灭，电流表的示数为零。用电压表测 L2两端电压，电压表的近似于电源电压，该电路的故障可能是：（ ）A．电流表坏了或未接好。B．L2的灯丝烧断或灯座与灯泡没接触。C．L1和 L2的灯丝都被烧断。D．L1的灯丝被烧断或没接好。点拔：分析顺序：串联电路；由“两灯都熄灭，电流表的示数为零”判断电路为断路；由“电压表测 L2，电压表的近似于电源电压”判断 L2断路。答案：B典题精析试身手典题精析一L1U1L2U2ULSL1L2第 2 题图U1U2L1L2UL1第 1 题图L2V如图所示的电路中，当 S1闭合、S2断开时，电压表示数为 2.5V；当 S1断开、S2闭合时，电压表示数为 6V。则灯 L1两端电压为 V，灯 L2两端电压为 V，电源电压为 V。【思路导析】当 S1闭合、S2断开时，灯 L1和 ...
