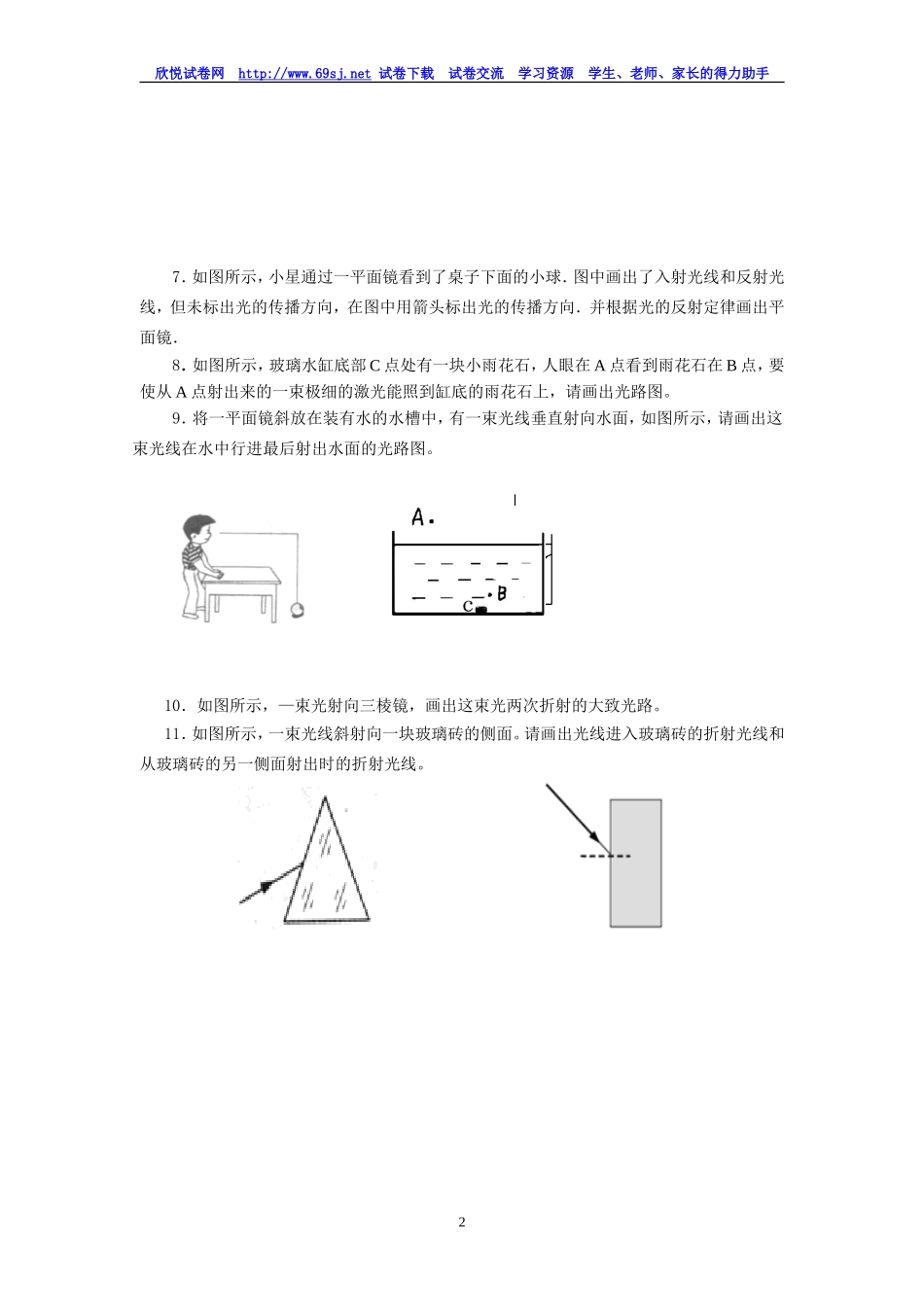

欣悦试卷网 http://www.69sj.net 试卷下载 试卷交流 学习资源 学生、老师、家长的得力助手初中物理八年级光学作图题综合测试 考试时间：40 分钟 满分：100 分一、基础知识题（共 45 分）1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题 3 分，共 18 分）2．在各图的方框内填上适当的光学元件，并补全光路图。（每题 3 分，共 15 分）3．完成下列各透镜的光路（每题 2 分，共 12 分）二、综合应用题（每题 5 分，共 55 分）1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。2．根据平面镜成像特点画出镜前的物体。3．如图是光源 S 经平面镜反射的两条光线，请 画 图 确定光源位置，并完成光路图．4．画出发光点 S 发出的光线经平面镜反射后过图中 P 点的光路图。5．如图所示，S’为点光源 S 在平面镜 MN 中的像，SA 为光源 S 发出的一条光线，请画出平面镜 MN，并完成光线 SA 的光路。6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。1空气玻璃空气水A’B’‘FFFFFFFFFFFF欣悦试卷网 http://www.69sj.net 试卷下载 试卷交流 学习资源 学生、老师、家长的得力助手7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．8．如图所示，玻璃水缸底部 C 点处有一块小雨花石，人眼在 A 点看到雨花石在 B 点，要使从 A 点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。10．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。11．如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。2
