中考物理一轮复习 第8讲 家庭电路课件VIP免费

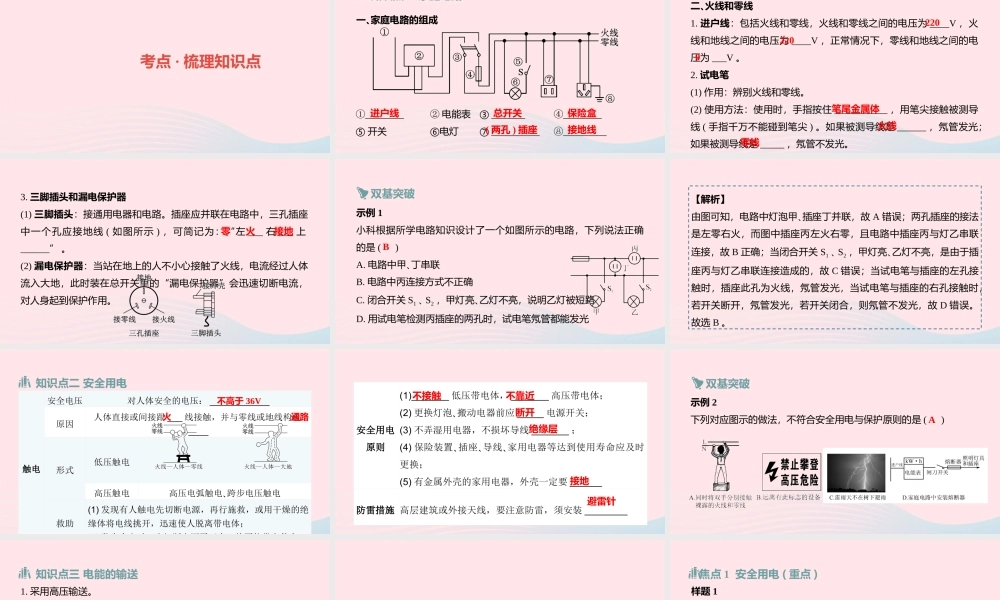

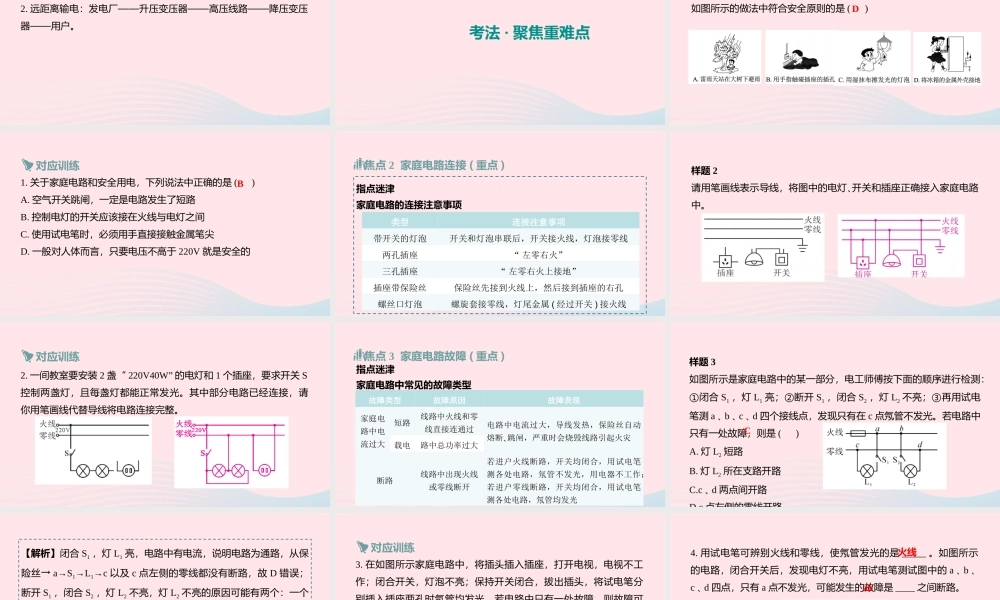

第 8 讲 家庭电路考点 · 梳理知识点①________② 电能表③ _______④________⑤ 开关⑥电灯⑦ __________⑧_________知识点一 家庭电路进户线总开关保险盒( 两孔 ) 插座接地线一､家庭电路的组成二､火线和零线1. 进户线：包括火线和零线，火线和零线之间的电压为 ____V ，火线和地线之间的电压为 ____V ，正常情况下，零线和地线之间的电压为 ___V 。2. 试电笔(1) 作用：辨别火线和零线。(2) 使用方法：使用时，手指按住 ___________ ，用笔尖接触被测导线 ( 手指千万不能碰到笔尖 ) 。如果被测导线是 ______ ，氖管发光；如果被测导线是 _____ ，氖管不发光。2202200笔尾金属体火线零线3. 三脚插头和漏电保护器(1) 三脚插头：接通用电器和电路。插座应并联在电路中，三孔插座中一个孔应接地线 ( 如图所示 ) ，可简记为：“左 ___ 右 ___ 上______” 。(2) 漏电保护器：当站在地上的人不小心接触了火线，电流经过人体流入大地，此时装在总开关里的“漏电保护器”会迅速切断电流，对人身起到保护作用。零火接地示例 1小科根据所学电路知识设计了一个如图所示的电路，下列说法正确的是 ( )A. 电路中甲､丁串联B. 电路中丙连接方式不正确C. 闭合开关 S1 ､ S2 ，甲灯亮､乙灯不亮，说明乙灯被短路D. 用试电笔检测丙插座的两孔时，试电笔氖管都能发光双基突破B【解析】由图可知，电路中灯泡甲､插座丁并联，故 A 错误；两孔插座的接法是左零右火，而图中插座丙左火右零，且电路中插座丙与灯乙串联连接，故 B 正确；当闭合开关 S1 ､ S2 ，甲灯亮､乙灯不亮，是由于插座丙与灯乙串联连接造成的，故 C 错误；当试电笔与插座的左孔接触时，插座此孔为火线，氖管发光，当试电笔与插座的右孔接触时，若开关断开，氖管发光，若开关闭合，则氖管不发光，故 D 错误。故选 B 。知识点二 安全用电触电安全电压对人体安全的电压： ____________原因人体直接或间接跟 ___ 线接触，并与零线或地线构成____形式低压触电高压触电高压电弧触电 跨步电压触电､救助(1) 发现有人触电先切断电源，再行施救，或用干燥的绝缘体将电线挑开，迅速使人脱离带电体；(2) 发生火灾时，先切断电源再灭火，绝不能带电救火不高于 36V火通路安全用电原则(1)_______ 低压带电体， _______ 高压带电体；(2) 更换灯泡 搬动电器前应､_____ 电源开关；(3) 不弄湿用电器，不损坏导线 _______ ；(...
