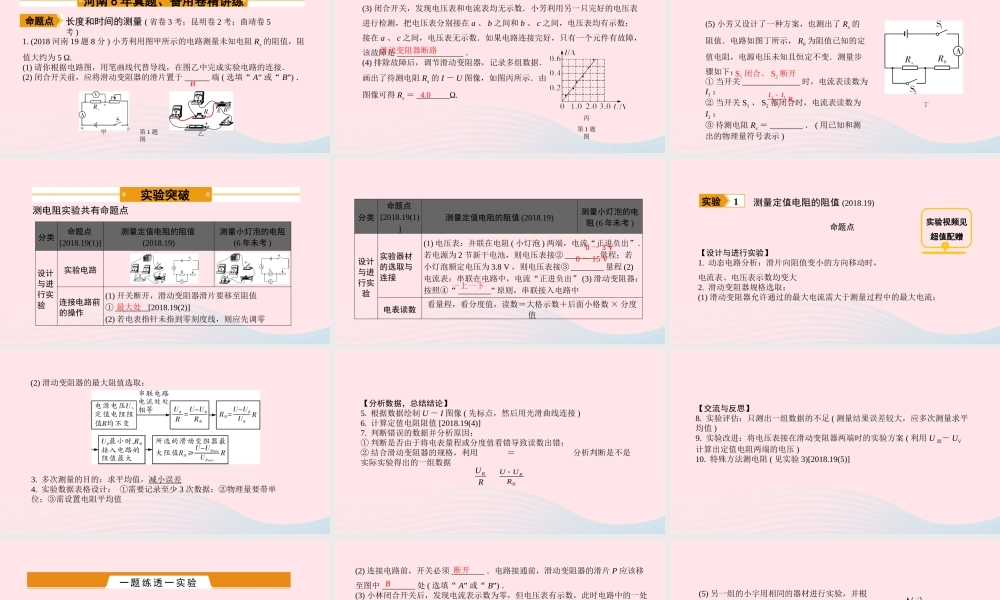

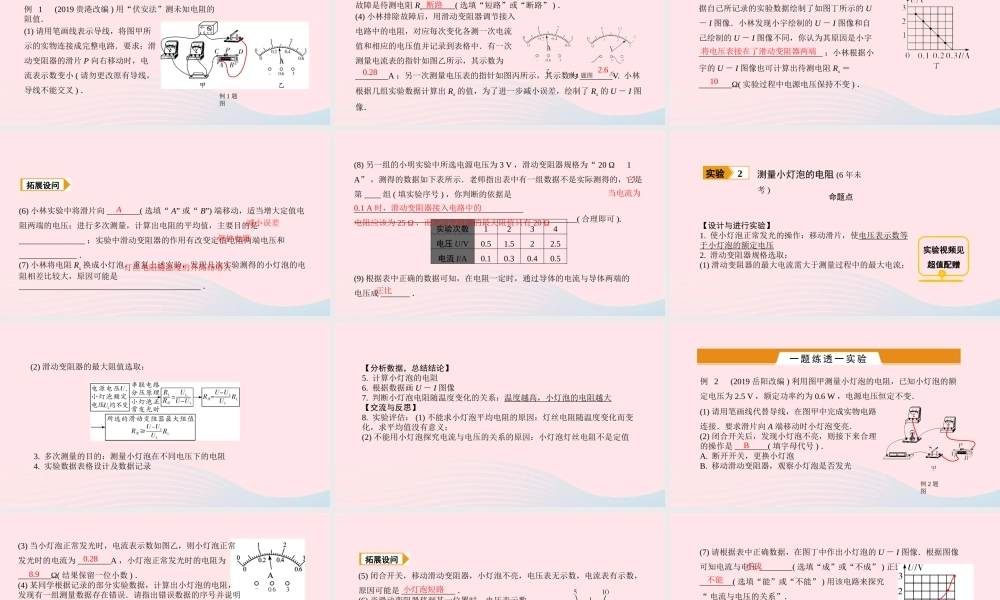

目录河南 6 年真题、备用卷精讲练1实验突破2实验 1实验 2第 14 讲 欧姆定律第 2 节 测量电阻的阻值实验 3河南 6 年真题、备用卷精讲练命题点长度和时间的测量 ( 省卷 3 考；昆明卷 2 考；曲靖卷 5考 )1. (2018 河南 19 题 8 分 ) 小芳利用图甲所示的电路测量未知电阻 Rx 的阻值，阻值大约为 5 Ω.(1) 请你根据电路图，用笔画线代替导线，在图乙中完成实验电路的连接．(2) 闭合开关前，应将滑动变阻器的滑片置于 ______ 端 ( 选填“ A” 或“ B”) ．甲乙第 1 题图B(3) 闭合开关，发现电压表和电流表均无示数．小芳利用另一只完好的电压表进行检测，把电压表分别接在 a 、 b 之间和 b 、 c 之间，电压表均有示数；接在 a 、 c 之间，电压表无示数．如果电路连接完好，只有一个元件有故障，该故障是 ________________ ．(4) 排除故障后，调节滑动变阻器，记录多组数据．画出了待测电阻 Rx 的 I － U 图像，如图丙所示．由图像可得 Rx ＝ ________Ω.丙第 1 题图滑动变阻器断路4.0(5) 小芳又设计了一种方案，也测出了 Rx 的阻值．电路如图丁所示， R0 为阻值已知的定值电阻，电源电压未知且恒定不变．测量步骤如下：① 当开关 ______________ 时，电流表读数为I1 ；② 当开关 S1 、 S2 都闭合时，电流表读数为I2 ；③ 待测电阻 Rx ＝ ________ ． ( 用已知和测出的物理量符号表示 )丁S1 闭合、 S2 断开2101II RI实验突破测电阻实验共有命题点分类命题点[2018.19(1)]测量定值电阻的阻值(2018.19)测量小灯泡的电阻(6 年未考 )设计与进行实验实验电路 连接电路前的操作(1) 开关断开，滑动变阻器滑片要移至阻值① ________[2018.19(2)](2) 若电表指针未指到零刻度线，则应先调零最大处分类命题点[2018.19(1)]测量定值电阻的阻值 (2018.19)测量小灯泡的电阻 (6 年未考 )设计与进行实验实验器材的选取与连接(1) 电压表：并联在电阻 ( 小灯泡 ) 两端，电流“正进负出”．若电源为 2 节新干电池，则电压表接② ________ 量程；若小灯泡额定电压为 3.8 V ，则电压表接③ ________ 量程 (2)电流表：串联在电路中，电流“正进负出” (3) 滑动变阻器：按照④“ ________” 原则，串联接入电路中电表读数看量程，看分度值，读数＝大格示数＋后面小格数 × 分度值0 ～ 3 V0 ～ 15 V一上一下测量定值电阻的阻值 (2018....
