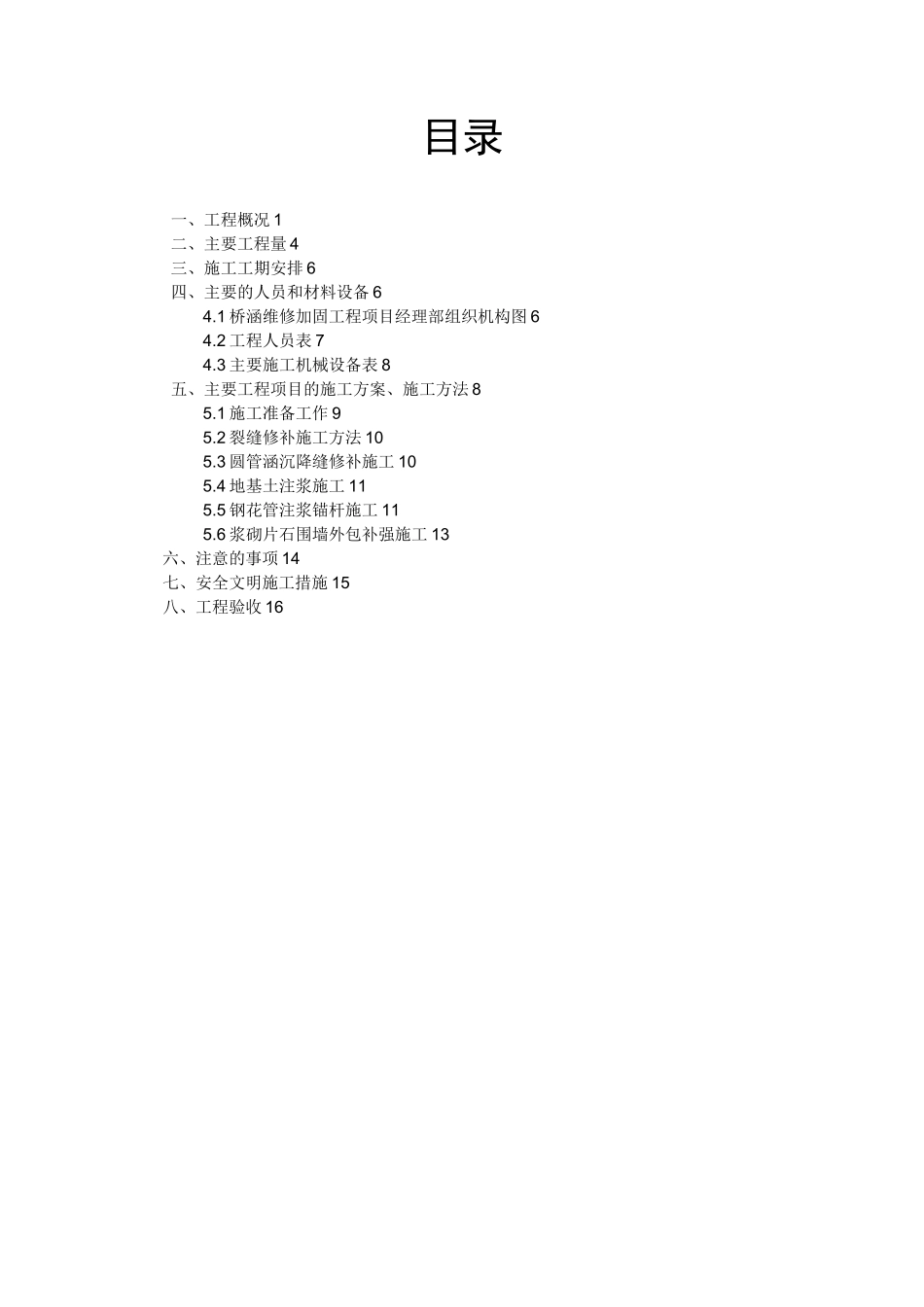

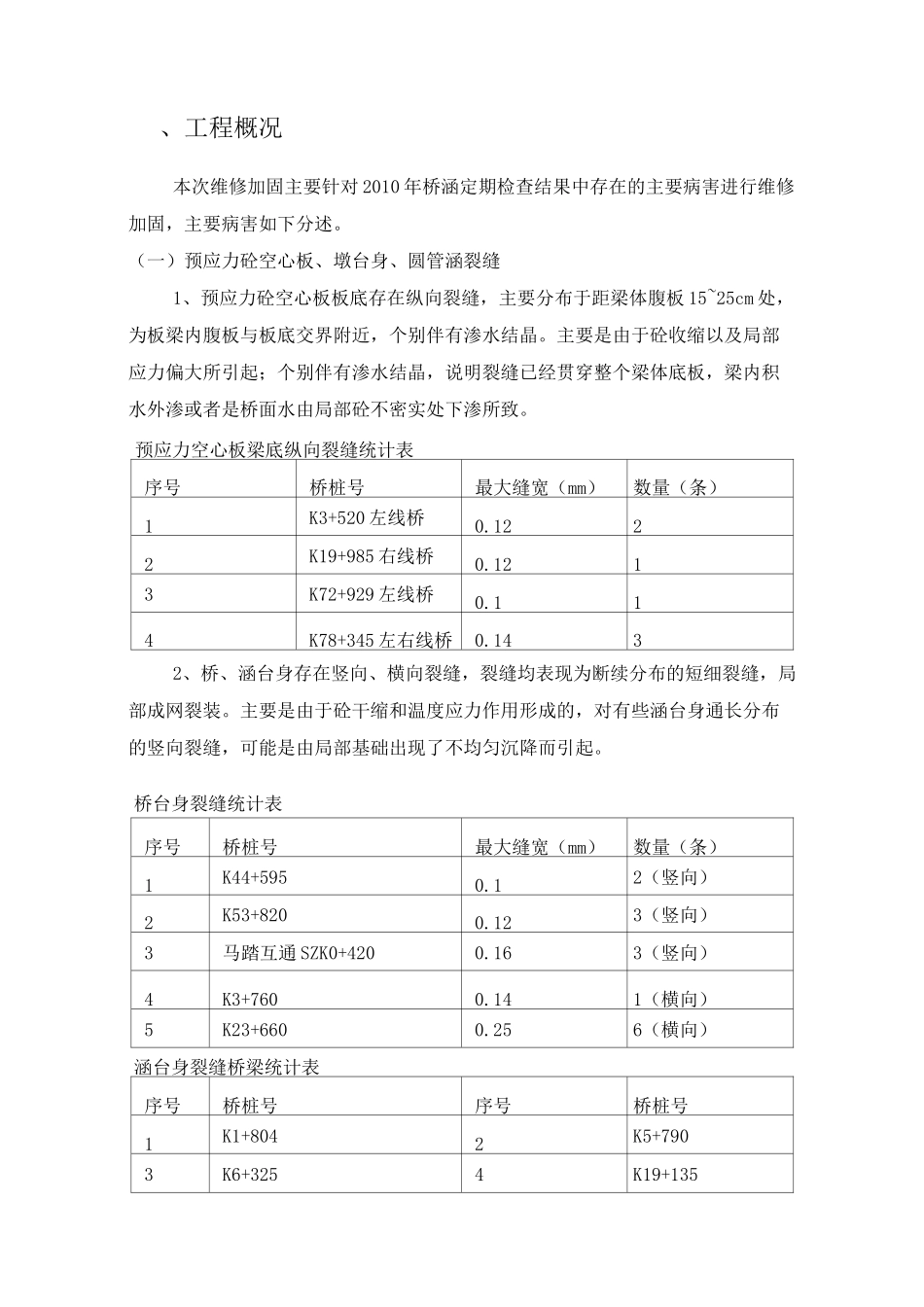

目录一、工程概况 1二、主要工程量 4三、施工工期安排 6四、主要的人员和材料设备 64.1 桥涵维修加固工程项目经理部组织机构图 64.2 工程人员表 74.3 主要施工机械设备表 8五、主要工程项目的施工方案、施工方法 85.1 施工准备工作 95.2 裂缝修补施工方法 105.3 圆管涵沉降缝修补施工 105.4 地基土注浆施工 115.5 钢花管注浆锚杆施工 115.6 浆砌片石围墙外包补强施工 13六、注意的事项 14七、安全文明施工措施 15八、工程验收 16、工程概况本次维修加固主要针对 2010 年桥涵定期检查结果中存在的主要病害进行维修加固，主要病害如下分述。（一）预应力砼空心板、墩台身、圆管涵裂缝1、预应力砼空心板板底存在纵向裂缝，主要分布于距梁体腹板 15~25cm 处，为板梁内腹板与板底交界附近，个别伴有渗水结晶。主要是由于砼收缩以及局部应力偏大所引起；个别伴有渗水结晶，说明裂缝已经贯穿整个梁体底板，梁内积水外渗或者是桥面水由局部砼不密实处下渗所致。预应力空心板梁底纵向裂缝统计表序号桥桩号最大缝宽（mm）数量（条）1K3+520 左线桥0.1222K19+985 右线桥0.1213K72+929 左线桥0.114K78+345 左右线桥0.1432、桥、涵台身存在竖向、横向裂缝，裂缝均表现为断续分布的短细裂缝，局部成网裂装。主要是由于砼干缩和温度应力作用形成的，对有些涵台身通长分布的竖向裂缝，可能是由局部基础出现了不均匀沉降而引起。桥台身裂缝统计表序号桥桩号最大缝宽（mm）数量（条）1K44+5950.12（竖向）2K53+8200.123（竖向）3马踏互通 SZK0+4200.163（竖向）4K3+7600.141（横向）5K23+6600.256（横向）涵台身裂缝桥梁统计表序号桥桩号序号桥桩号1K1+8042K5+7903K6+3254K19+1355K23+5206K24+7657K26+7538K28+6709K31+88310K33+94011K35+12412K35+98013K40+67614K66+77015K70+04416K71+69017K73+20718K73+87519K75+61720K76+02321K78+65022K79+46523程村互通 SZK1+050（横向）24K35+124（横向）25K63+670（横向）3、部分圆管涵节存在管身纵向裂缝，主要分布在顶部和腰部。主要是由于施工时养护不及时，砼干缩，管涵周围填土密实性差，管涵的侧向约束不足，涵上填土压力过大或者施工填土碾压时局部压力过大等原因引起。管节纵裂缝桥梁统计表序号桥桩号序号桥桩号1K0+8452K7+1753K8+1904K11+0005K20+5736K27+4107K30+7438K33+7559K36+10010K41+74011K55+30012程村互通 SZK1+34013程村互通 SGK0+28014织篢互通 SZK0+07515观珠互...
