Minitab 19 DOE 设计范例 3因子2水平VIP免费

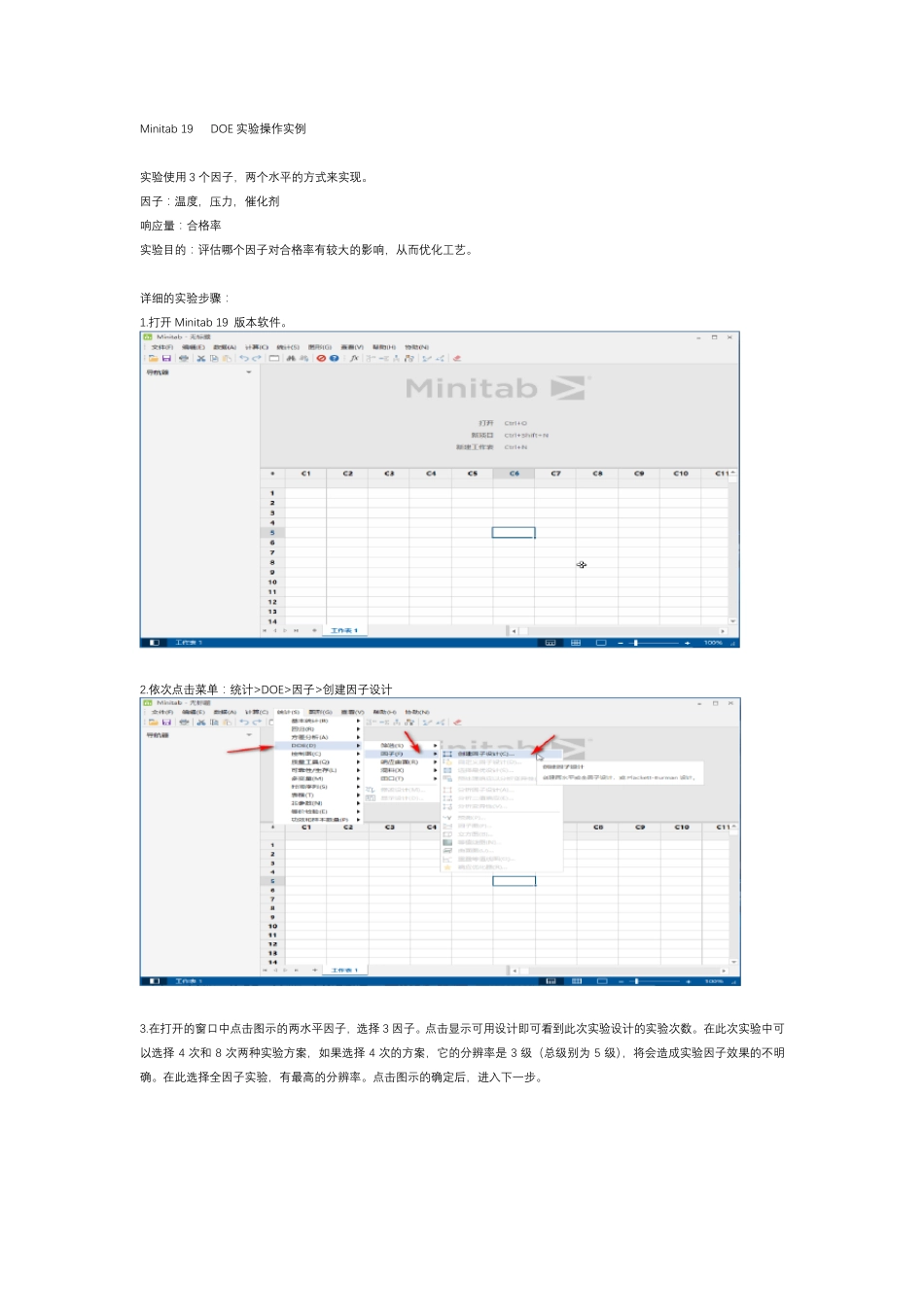

Minitab 19 DOE 设计范例 3因子2水平_第1页
1/6

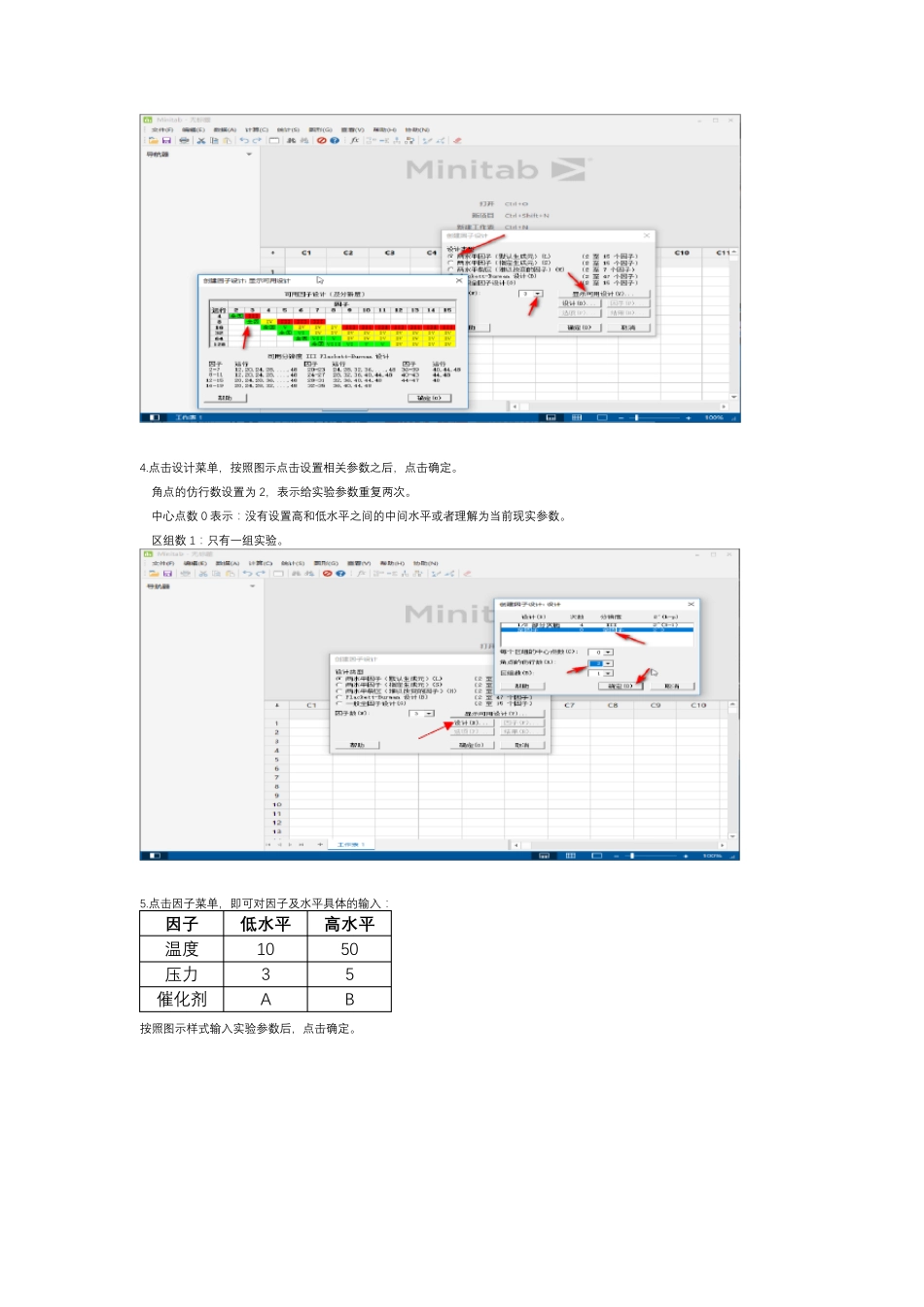

Minitab 19 DOE 设计范例 3因子2水平_第2页
2/6

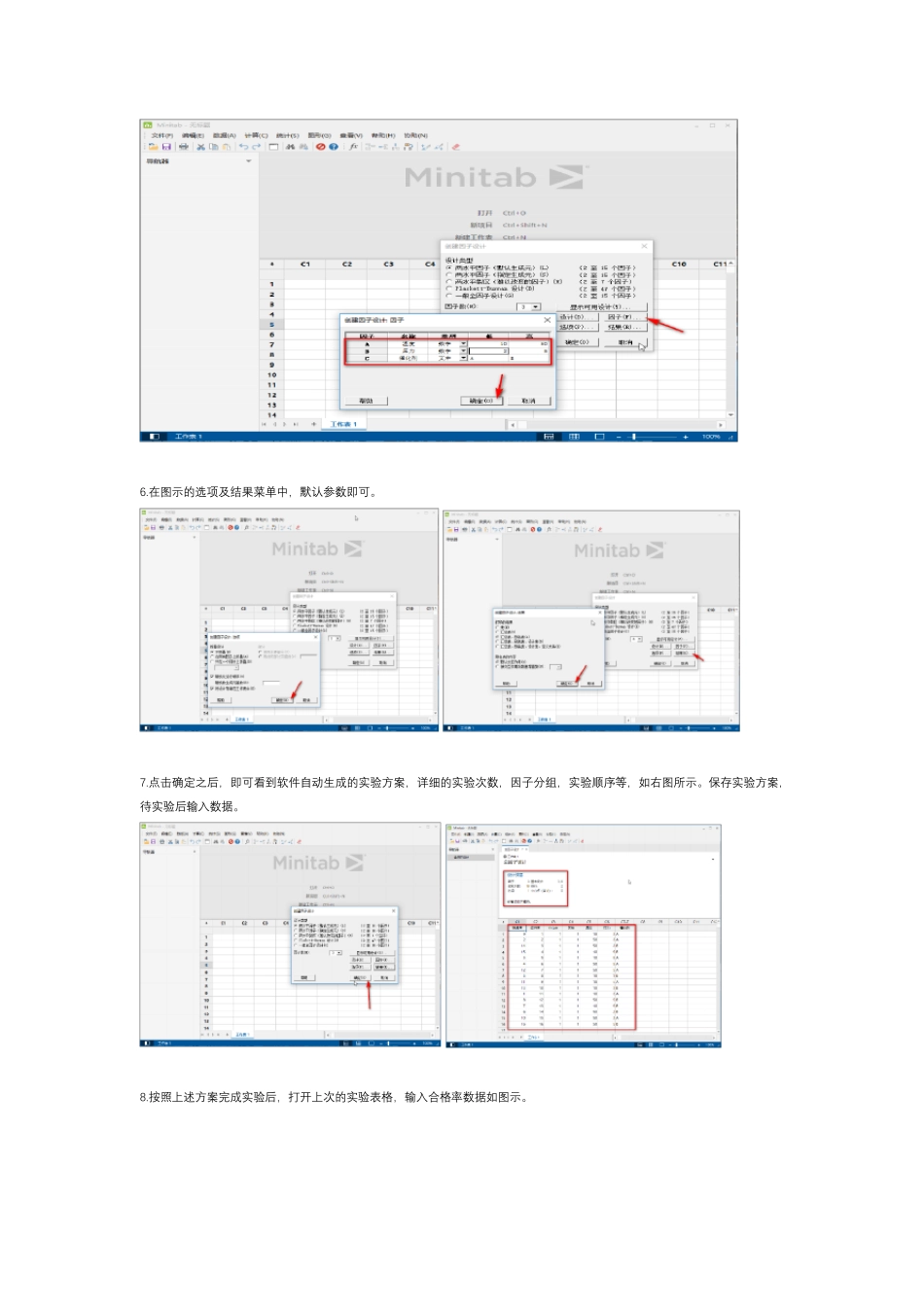

Minitab 19 DOE 设计范例 3因子2水平_第3页
3/6
Minitab 19 DOE 实验操作实例 实验使用 3 个因子,两个水平的方式来实现。 因子:温度,压力,催化剂 响应量:合格率 实验目的:评估哪个因子对合格率有较大的影响,从而优化工艺。 详细的实验步骤: 1.打开 Minitab 19 版本软件。 2.依次点击菜单:统计>DOE>因子>创建因子设计 3.在打开的窗口中点击图示的两水平因子,选择 3 因子。点击显示可用设计即可看到此次实验设计的实验次数。在此次实验中可以选择 4 次和 8 次两种实验方案,如果选择 4 次的方案,它的分辨率是 3 级(总级别为 5 级),将会造成实验因子效果的不明确。在此选择全因子实验,有最高的分辨率。点击图示的确定后,进入下一步。 4.点击设计菜单,按照图示点击设置相关参数之后,点击确定。 角点的仿行数设置为 2,表示给实验参数重复两次。 中心点数 0 表示:没有设置高和低水平之间的中间水平或者理解为当前现实参数。 区组数 1:只有一组实验。 5.点击因子菜单,即可对因子及水平具体的输入: 因子 低水平 高水平 温度 10 50 压力 3 5 催化剂 A B 按照图示样式输入实验参数后,点击确定。 6.在图示的选项及结果菜单中,默认参数即可。 7.点击确定之后,即可看到软件自动生成的实验方案,详细的实验次数,因子分组,实验顺序等,如右图所示。保存实验方案,待实验后输入数据。 8.按照上述方案完成实验后,打开上次的实验表格,输入合格率数据如图示。 9. 依次点击菜单:统计>DOE>因子>分析因子设计 10.在响应栏中选择合格率,再点击图形,在打开的菜单中,按照图示设置参数后,依次点击两次确定。 11. 在效应图中我们可以看到图示显示红色的 ABC 的交互作用和 C 因子的作用是有明显的影响,即是我们需要重点关注的因子。 12.经过上一步分析得出 ABC 和 C 是我们的重要因子,现在继续对重要因子分析,列出因子图更加直观的看到因子对合格率影响效果。 依次点击菜单:统计>DOE>因子>因子图 13.在打开的因子窗口中,如图所示设置,点击确定。 14.在生产的因子图中,可以直观的看到每个因子对合格率的影响如图所示。
