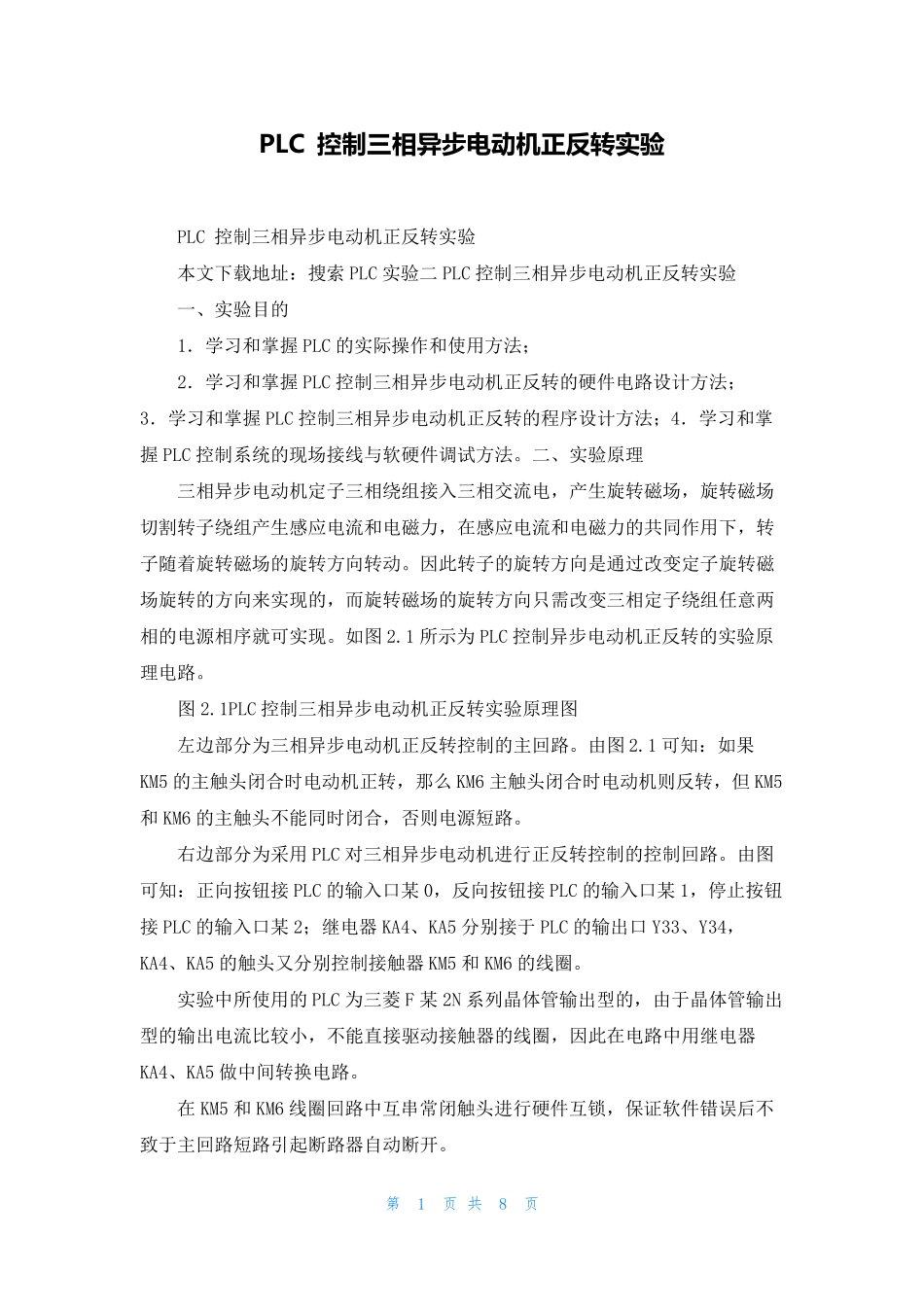

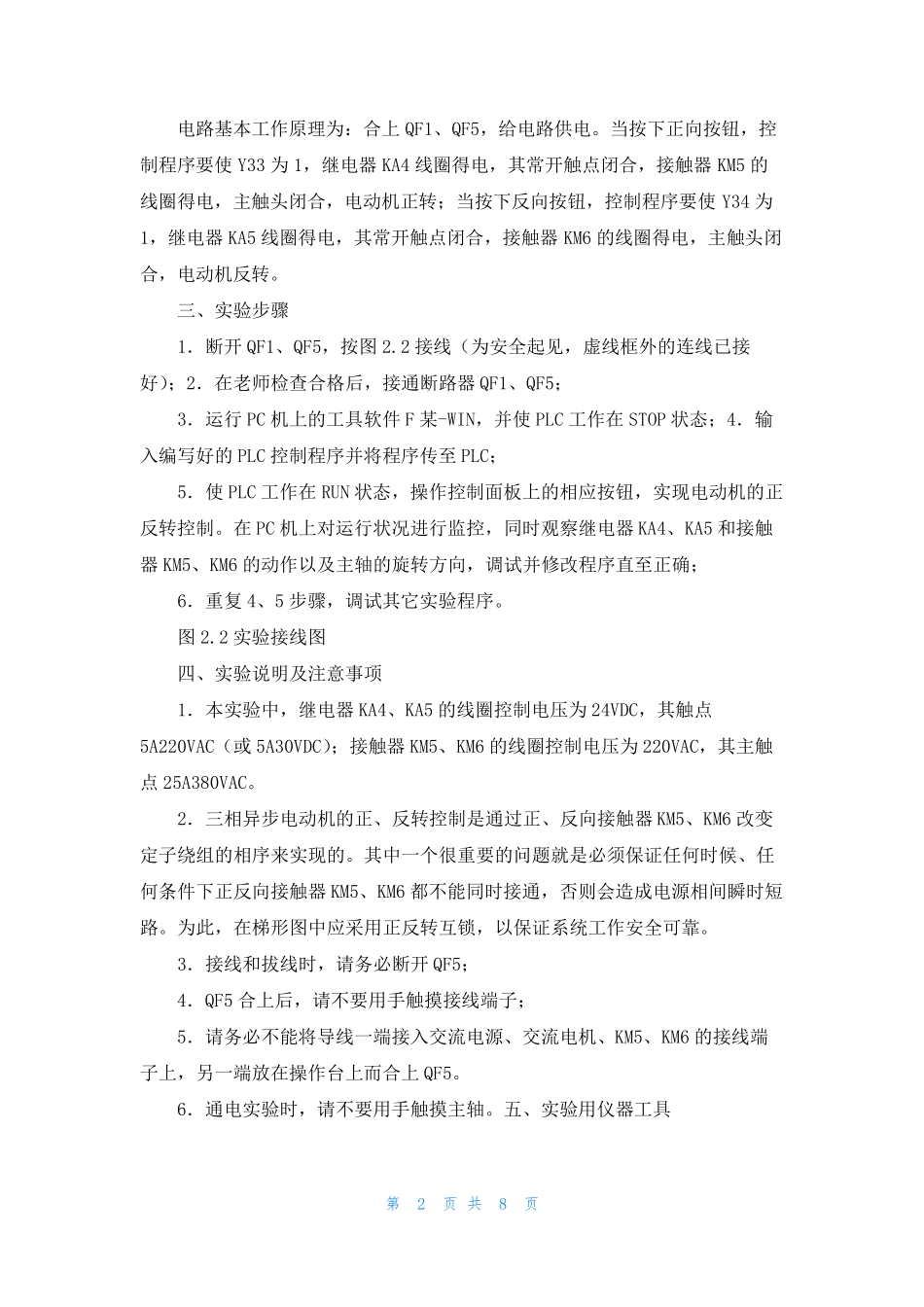

第 1 页 共 8 页 PLC 控 制 三相 异 步 电 动 机 正 反 转 实 验 PLC 控制三相异步电动机正反转实验 本文下载地址：搜索PLC 实验二PLC 控制三相异步电动机正反转实验 一、实验目的 1．学习和掌握PLC 的实际操作和使用方法； 2．学习和掌握PLC 控制三相异步电动机正反转的硬件电路设计方法；3．学习和掌握PLC 控制三相异步电动机正反转的程序设计方法；4．学习和掌握PLC 控制系统的现场接线与软硬件调试方法。二、实验原理 三相异步电动机定子三相绕组接入三相交流电，产生旋转磁场，旋转磁场切割转子绕组产生感应电流和电磁力，在感应电流和电磁力的共同作用下，转子随着旋转磁场的旋转方向转动。因此转子的旋转方向是通过改变定子旋转磁场旋转的方向来实现的，而旋转磁场的旋转方向只需改变三相定子绕组任意两相的电源相序就可实现。如图2.1 所示为PLC 控制异步电动机正反转的实验原理电路。 图2.1PLC 控制三相异步电动机正反转实验原理图 左边部分为三相异步电动机正反转控制的主回路。由图2.1 可知：如果KM5 的主触头闭合时电动机正转，那么KM6 主触头闭合时电动机则反转，但KM5和KM6 的主触头不能同时闭合，否则电源短路。 右边部分为采用PLC 对三相异步电动机进行正反转控制的控制回路。由图可知：正向按钮接PLC 的输入口某0，反向按钮接PLC 的输入口某1，停止按钮接PLC 的输入口某2；继电器KA4、KA5 分别接于PLC 的输出口Y33、Y34，KA4、KA5 的触头又分别控制接触器KM5 和KM6 的线圈。 实验中所使用的PLC 为三菱F 某2N 系列晶体管输出型的，由于晶体管输出型的输出电流比较小，不能直接驱动接触器的线圈，因此在电路中用继电器KA4、KA5 做中间转换电路。 在KM5 和KM6 线圈回路中互串常闭触头进行硬件互锁，保证软件错误后不致于主回路短路引起断路器自动断开。 第 2 页 共 8 页 电路基本工作原理为：合上QF1、QF5，给电路供电。当按下正向按钮，控制程序要使Y33 为1，继电器KA4 线圈得电，其常开触点闭合，接触器KM5 的线圈得电，主触头闭合，电动机正转；当按下反向按钮，控制程序要使Y34 为1，继电器KA5 线圈得电，其常开触点闭合，接触器KM6 的线圈得电，主触头闭合，电动机反转。 三、实验步骤 1．断开QF1、QF5，按图2.2 接线（为安全起见，虚线框外的连线已接好）；2．在老师检查合格后，接通断路器QF1、QF5； 3．运行PC 机上的工具软件F 某-WIN，并使P...
