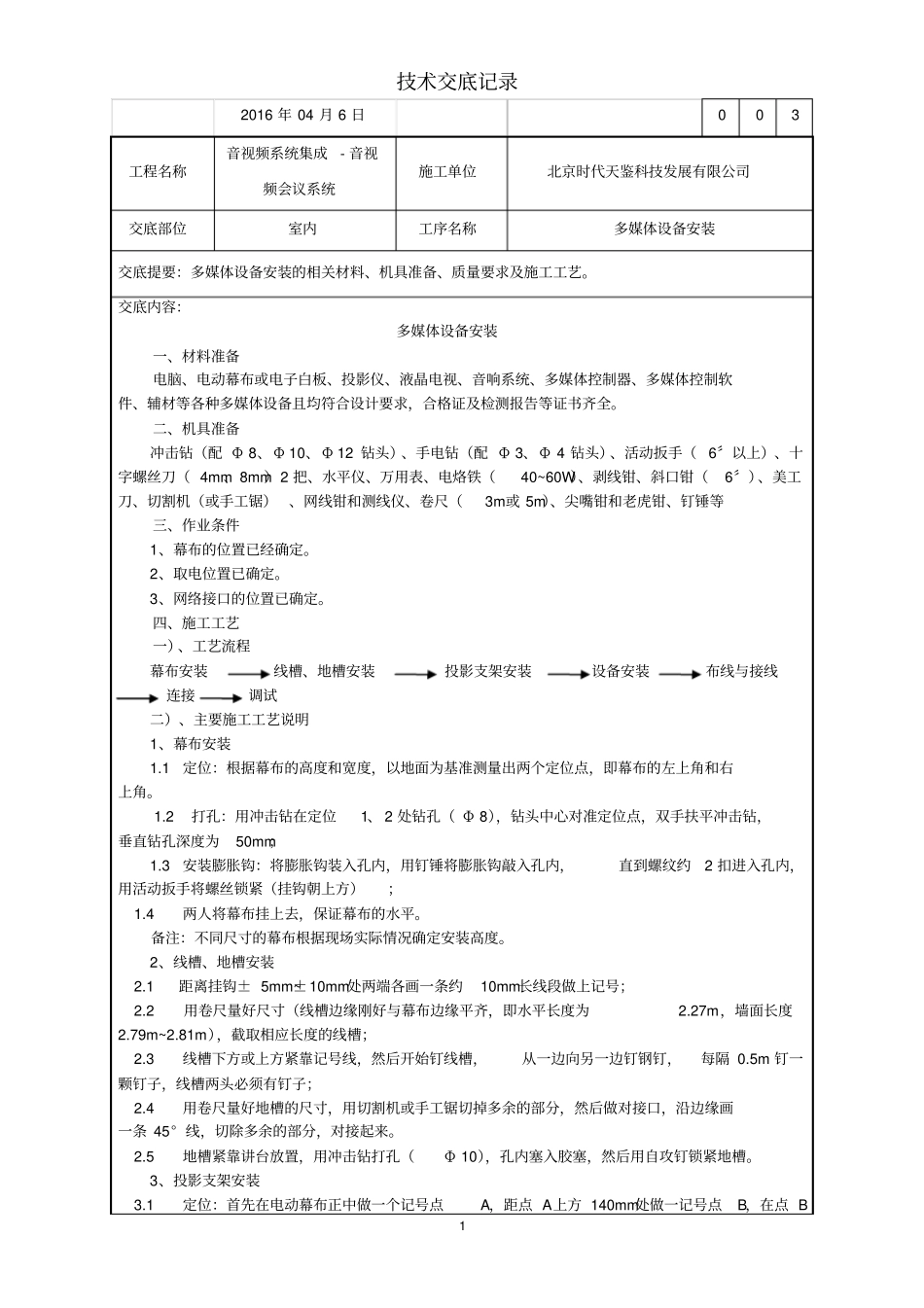

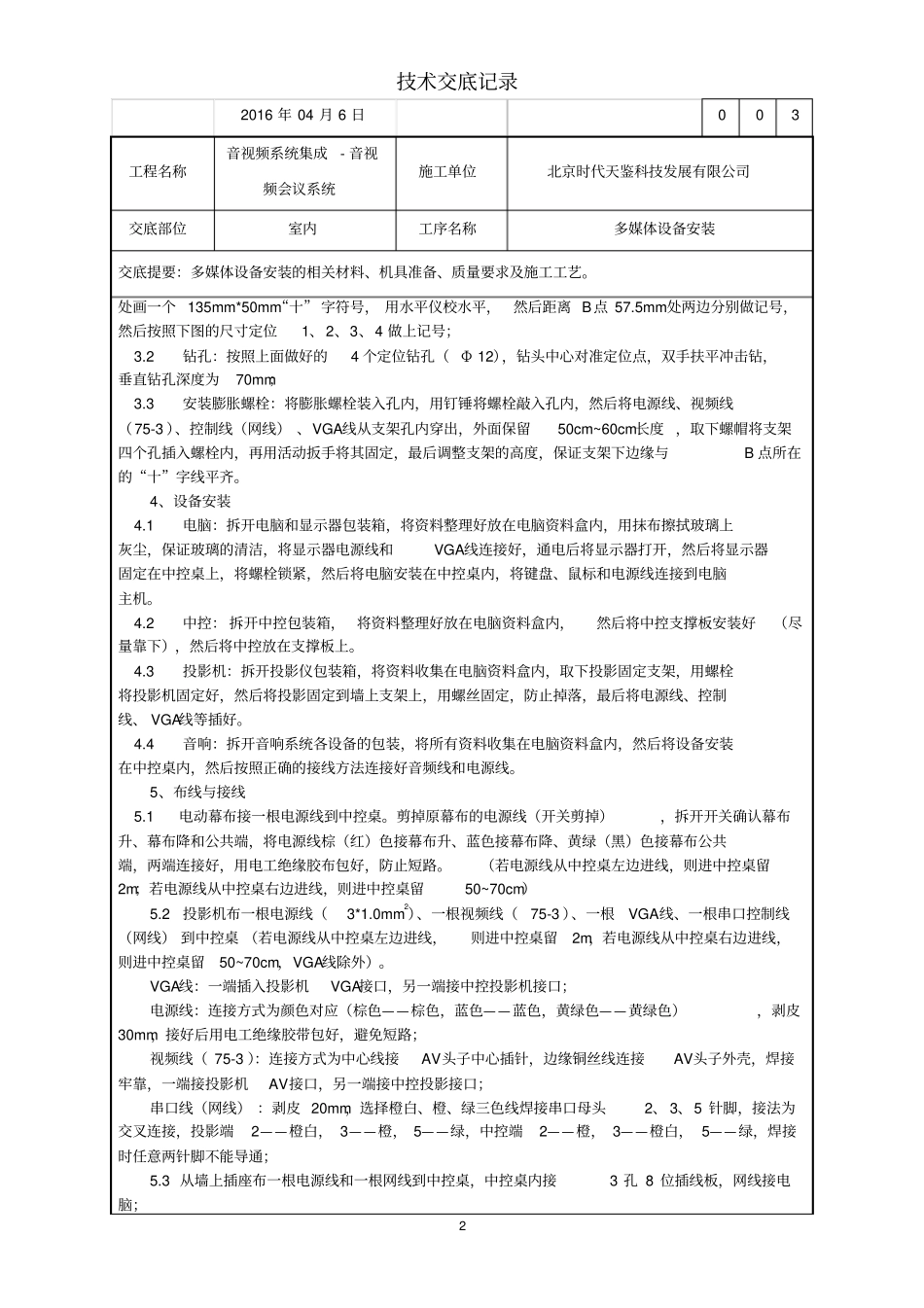

技术交底记录1 2016 年 04 月 6 日0 0 3 工程名称音视频系统集成- 音视频会议系统施工单位北京时代天鉴科技发展有限公司交底部位室内工序名称多媒体设备安装交底提要：多媒体设备安装的相关材料、机具准备、质量要求及施工工艺。交底内容：多媒体设备安装一、材料准备电脑、电动幕布或电子白板、投影仪、液晶电视、音响系统、多媒体控制器、多媒体控制软件、辅材等各种多媒体设备且均符合设计要求，合格证及检测报告等证书齐全。二、机具准备冲击钻（配 Φ 8、Φ 10、Φ 12 钻头）、手电钻（配 Φ 3、Φ 4 钻头）、活动扳手（ 6〞以上）、十字螺丝刀（ 4mm、8mm）2 把、水平仪、万用表、电烙铁（40~60W）、剥线钳、斜口钳（6〞）、美工刀、切割机（或手工锯） 、网线钳和测线仪、卷尺（3m或 5m）、尖嘴钳和老虎钳、钉锤等三、作业条件1、幕布的位置已经确定。2、取电位置已确定。3、网络接口的位置已确定。四、施工工艺一）、工艺流程幕布安装线槽、地槽安装投影支架安装设备安装布线与接线连接调试二）、主要施工工艺说明1、幕布安装1.1 定位：根据幕布的高度和宽度，以地面为基准测量出两个定位点，即幕布的左上角和右上角。 1.2 打孔：用冲击钻在定位1、 2 处钻孔（ Φ 8），钻头中心对准定位点，双手扶平冲击钻，垂直钻孔深度为50mm；1.3 安装膨胀钩：将膨胀钩装入孔内，用钉锤将膨胀钩敲入孔内，直到螺纹约2 扣进入孔内，用活动扳手将螺丝锁紧（挂钩朝上方）； 1.4 两人将幕布挂上去，保证幕布的水平。备注：不同尺寸的幕布根据现场实际情况确定安装高度。2、线槽、地槽安装 2.1距离挂钩± 5mm~±10mm处两端各画一条约10mm长线段做上记号； 2.2用卷尺量好尺寸（线槽边缘刚好与幕布边缘平齐，即水平长度为2.27m，墙面长度2.79m~2.81m），截取相应长度的线槽； 2.3 线槽下方或上方紧靠记号线，然后开始钉线槽，从一边向另一边钉钢钉，每隔 0.5m 钉一颗钉子，线槽两头必须有钉子； 2.4 用卷尺量好地槽的尺寸，用切割机或手工锯切掉多余的部分，然后做对接口，沿边缘画一条 45° 线，切除多余的部分，对接起来。 2.5 地槽紧靠讲台放置，用冲击钻打孔（Φ 10），孔内塞入胶塞，然后用自攻钉锁紧地槽。3、投影支架安装 3.1 定位：首先在电动幕布正中做一个记号点A，距点 A上方 140mm处做一记号点B，在点 B技术交底记录2 2016 年 04 月 6 日0 0 3 工程名称音视频系统集成- 音视频会...
