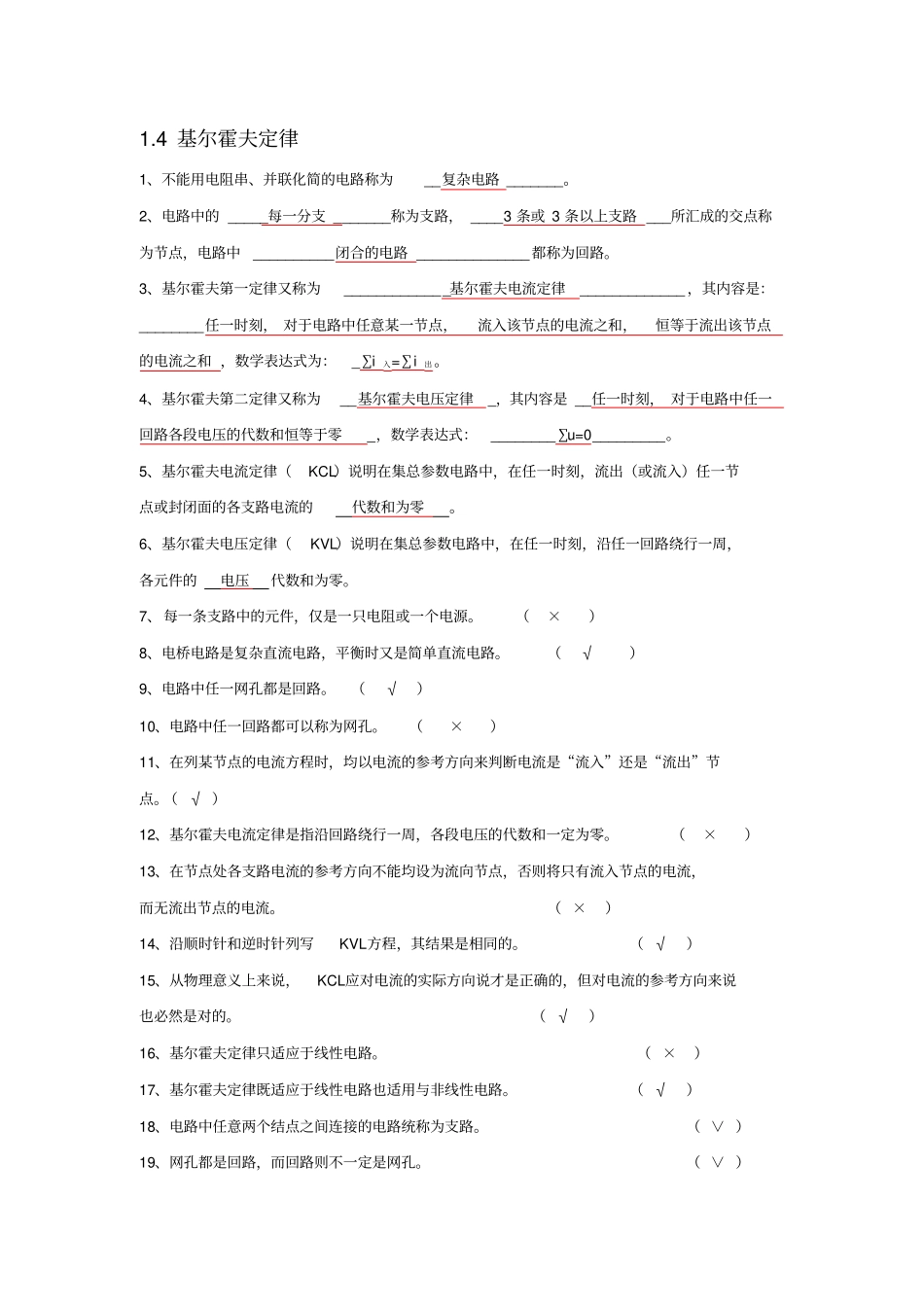

1.4 基尔霍夫定律1、不能用电阻串、并联化简的电路称为__复杂电路 _______。2、电路中的 _____每一分支 _______称为支路， ____3 条或 3 条以上支路 ___所汇成的交点称为节点，电路中__________闭合的电路 ______________都称为回路。3、基尔霍夫第一定律又称为_____________基尔霍夫电流定律_____________ ，其内容是：________任一时刻， 对于电路中任意某一节点，流入该节点的电流之和，恒等于流出该节点的电流之和 ，数学表达式为：_∑i入=∑i出。4、基尔霍夫第二定律又称为__基尔霍夫电压定律_，其内容是 __任一时刻， 对于电路中任一回路各段电压的代数和恒等于零_，数学表达式：________∑u=0_________。5、基尔霍夫电流定律（KCL）说明在集总参数电路中，在任一时刻，流出（或流入）任一节点或封闭面的各支路电流的代数和为零。6、基尔霍夫电压定律（KVL）说明在集总参数电路中，在任一时刻，沿任一回路绕行一周，各元件的电压代数和为零。7、每一条支路中的元件，仅是一只电阻或一个电源。（×）8、电桥电路是复杂直流电路，平衡时又是简单直流电路。（√）9、电路中任一网孔都是回路。（√）10、电路中任一回路都可以称为网孔。（×）11、在列某节点的电流方程时，均以电流的参考方向来判断电流是“流入”还是“流出”节点。（ √ ）12、基尔霍夫电流定律是指沿回路绕行一周，各段电压的代数和一定为零。（×）13、在节点处各支路电流的参考方向不能均设为流向节点，否则将只有流入节点的电流，而无流出节点的电流。（ ×）14、沿顺时针和逆时针列写KVL方程，其结果是相同的。（ √）15、从物理意义上来说，KCL应对电流的实际方向说才是正确的，但对电流的参考方向来说也必然是对的。（ √）16、基尔霍夫定律只适应于线性电路。（ ×）17、基尔霍夫定律既适应于线性电路也适用与非线性电路。（ √）18、电路中任意两个结点之间连接的电路统称为支路。（ ∨ ）19、网孔都是回路，而回路则不一定是网孔。（ ∨ ）20、应用基尔霍夫定律列写方程式时，可以不参照参考方向。（ × ）21、当回路中各元件电压的参考方向与回路的绕行方向一致时，电压取正号，反之取负号。（ ∨ ）22、如图所示，其节点数、支路数、回路数及网孔数分别为（C）。A、2、5、3、3 B、3、6、4、6 C、2、4、 6、3 23、如图所示， I= （ B）A。A、2 B、 7 C、5 D、 6 24、如图所示， E=（ B ）V。A、3 B、 4 C、— 4...
