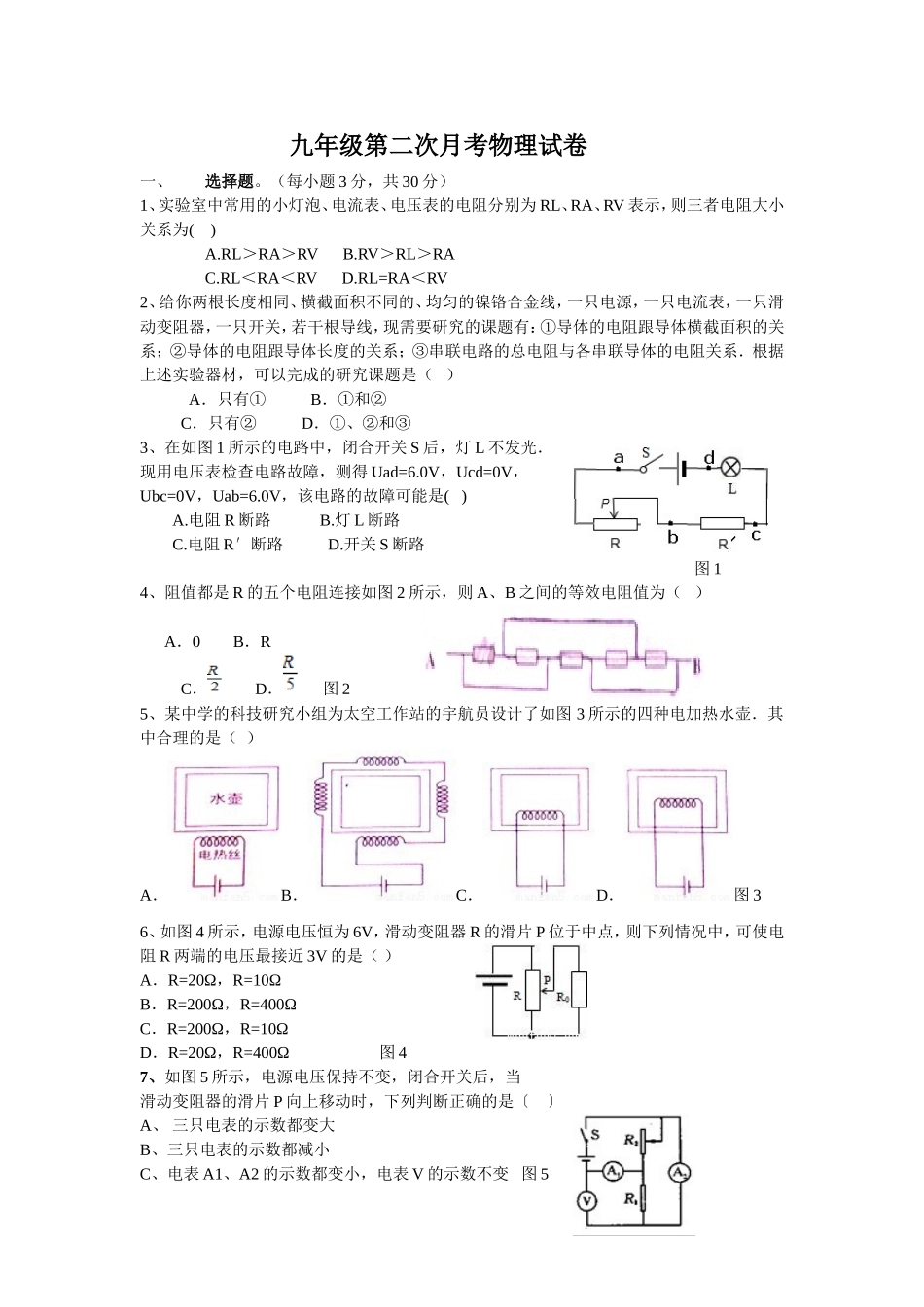

九年级第二次月考物理试卷一、选择题。（每小题 3 分，共 30 分）1、实验室中常用的小灯泡、电流表、电压表的电阻分别为 RL、RA、RV 表示，则三者电阻大小关系为( )A.RL＞RA＞RV B.RV＞RL＞RAC.RL＜RA＜RV D.RL=RA＜RV2、给你两根长度相同、横截面积不同的、均匀的镍铬合金线，一只电源，一只电流表，一只滑动变阻器，一只开关，若干根导线，现需要研究的课题有：①导体的电阻跟导体横截面积的关系；②导体的电阻跟导体长度的关系；③串联电路的总电阻与各串联导体的电阻关系．根据上述实验器材，可以完成的研究课题是（ ）A．只有① B．①和② C．只有② D．①、②和③3、在如图 1 所示的电路中，闭合开关 S 后，灯 L 不发光．现用电压表检查电路故障，测得 Uad=6.0V，Ucd=0V，Ubc=0V，Uab=6.0V，该电路的故障可能是( )A.电阻 R 断路 B.灯 L 断路C.电阻 R′断路 D.开关 S 断路图 1 4、阻值都是 R 的五个电阻连接如图 2 所示，则 A、B 之间的等效电阻值为（ ） A．0 B．R C． D． 图 25、某中学的科技研究小组为太空工作站的宇航员设计了如图 3 所示的四种电加热水壶．其中合理的是（ ）A．B．C．D．图 36、如图 4 所示，电源电压恒为 6V，滑动变阻器 R 的滑片 P 位于中点，则下列情况中，可使电阻 R 两端的电压最接近 3V 的是（ ）A．R=20Ω，R=10ΩB．R=200Ω，R=400ΩC．R=200Ω，R=10Ω D．R=20Ω，R=400Ω 图 4 7、如图 5 所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片 P 向上移动时，下列判断正确的是〔 〕A、 三只电表的示数都变大 B、三只电表的示数都减小C、电表 A1、A2 的示数都变小，电表 V 的示数不变 图 5D、电表 A1 的示数变小，电表 V、A2 的示数都不变8、如图 6，电源电压不变，当开关 S 闭合时，电灯 L正常发光，若要开关 S 断开时电灯仍能正常发光，则滑动变阻器的滑片 P 应（ ） A、向右移 B 、不动 C、向左移 D 、先向右移，然后再回原位置 图 69、 如图 7 所示电路，电源电压不变，滑动变阻器上标有“2A、 20 欧姆”字样。以下四个图中，能正确表示当开关 S 闭合后，通过小灯泡 L 的电流 I 与滑动变阻器连入电路的电阻 R的关系的是（ ）图 710、如图 8 所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为 1A 到 2A 之间，电压表示数范围为 6V 到 9V 之间．则定值电阻 R ...
