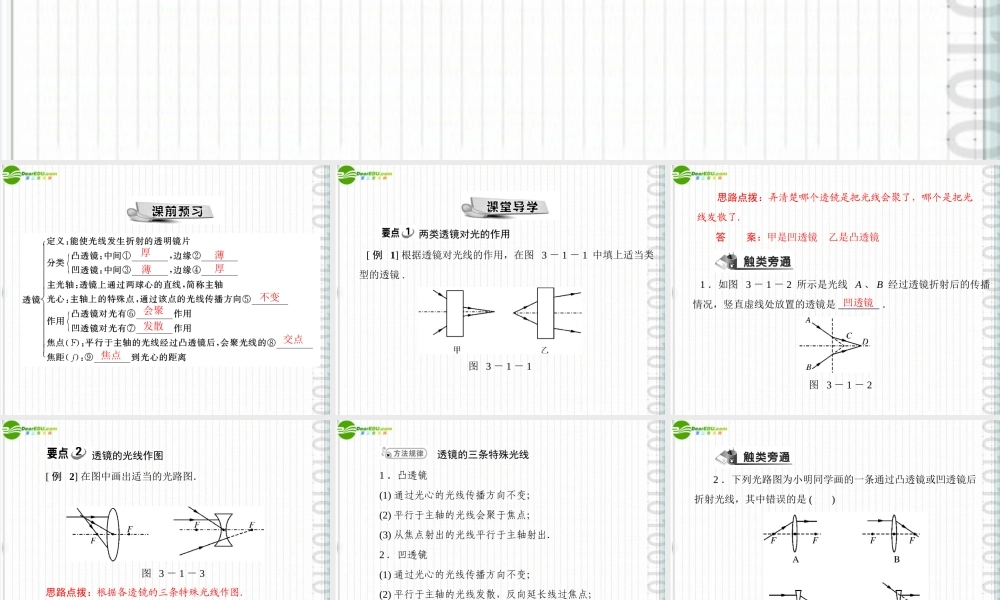

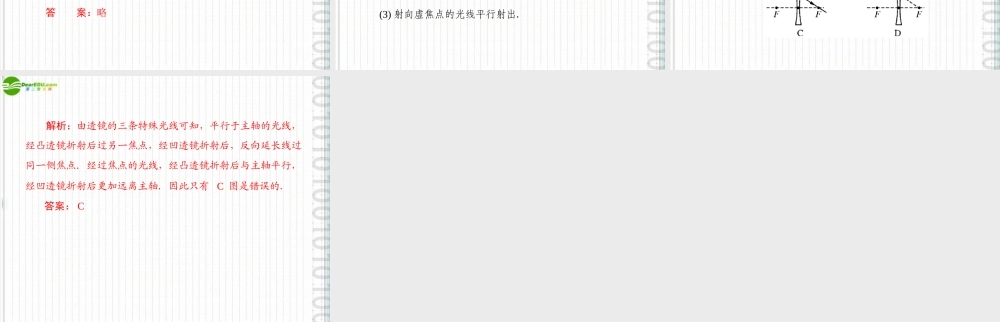

第三章透镜及其应用一、 透镜厚薄厚不变会聚发散交点焦点薄两类透镜对光的作用[ 例 1] 根据透镜对光线的作用，在图 3 － 1 － 1 中填上适当类型的透镜 .图 3 － 1 － 1思路点拨：弄清楚哪个透镜是把光线会聚了，哪个是把光线发散了．答案：甲是凹透镜乙是凸透镜凹透镜1 ．如图 3 － 1 － 2 所示是光线 A 、 B 经过透镜折射后的传播情况，竖直虚线处放置的透镜是 ________ ．图 3 － 1 － 2透镜的光线作图[ 例 2] 在图中画出适当的光路图．图 3 － 1 － 3思路点拨：根据各透镜的三条特殊光线作图．答案：略透镜的三条特殊光线1 ．凸透镜(1) 通过光心的光线传播方向不变；(2) 平行于主轴的光线会聚于焦点；(3) 从焦点射出的光线平行于主轴射出．2 ．凹透镜(1) 通过光心的光线传播方向不变；(2) 平行于主轴的光线发散，反向延长线过焦点；(3) 射向虚焦点的光线平行射出．2 ．下列光路图为小明同学画的一条通过凸透镜或凹透镜后折射光线，其中错误的是 ()解析：由透镜的三条特殊光线可知，平行于主轴的光线，经凸透镜折射后过另一焦点，经凹透镜折射后，反向延长线过同一侧焦点．经过焦点的光线，经凸透镜折射后与主轴平行，经凹透镜折射后更加远离主轴．因此只有 C 图是错误的．答案： C
