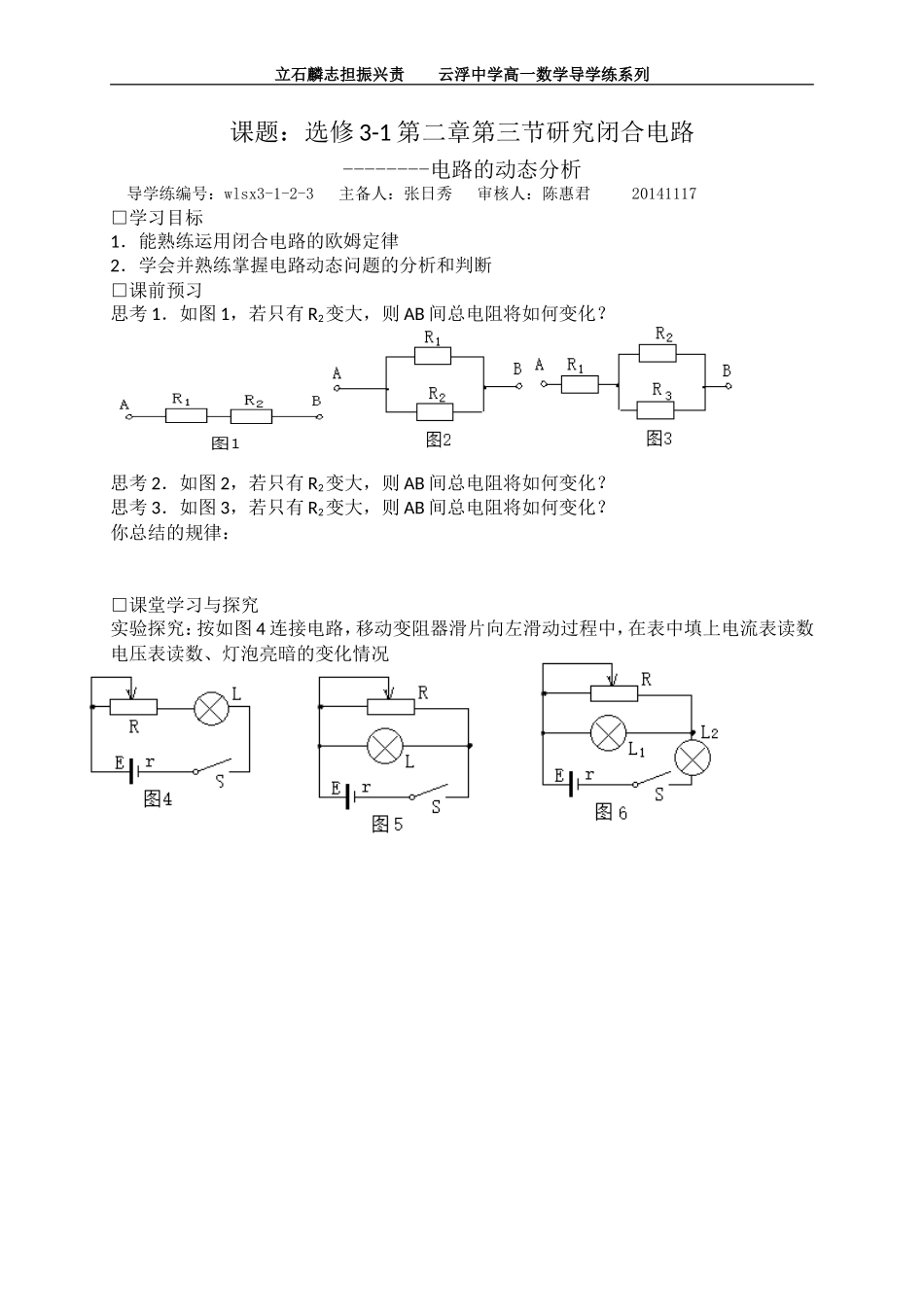

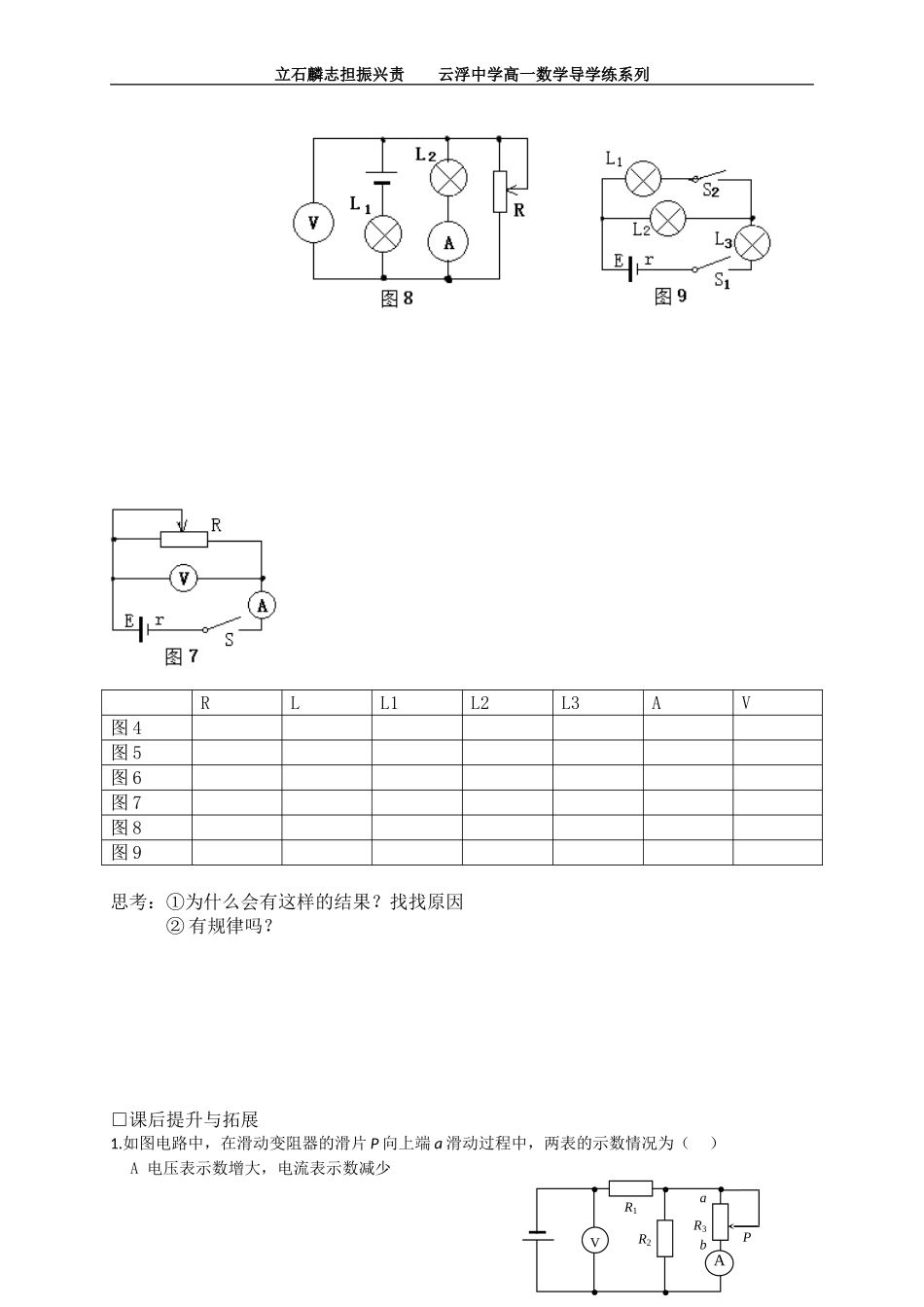

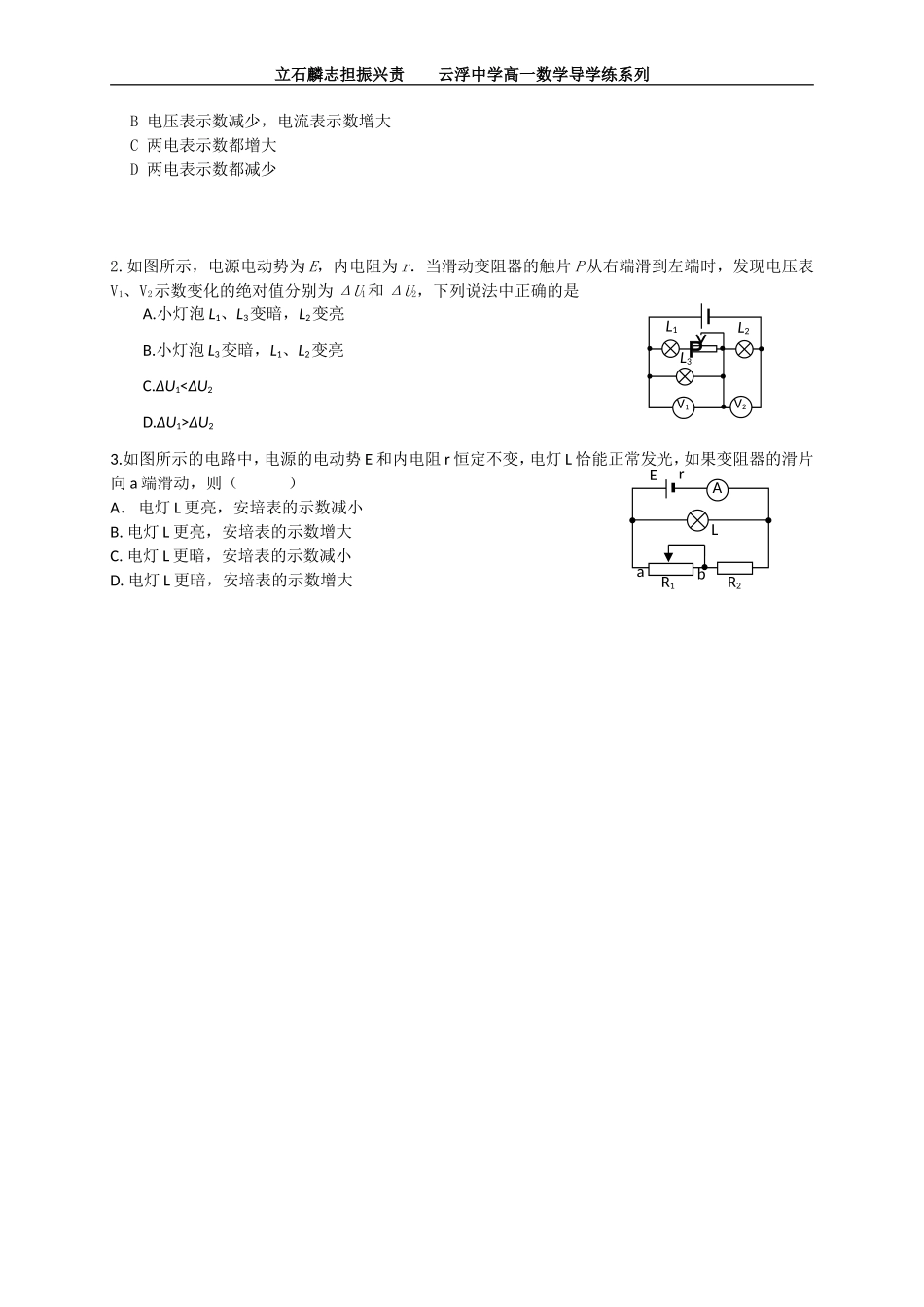

立石麟志担振兴责 云浮中学高一数学导学练系列课题：选修 3-1 第二章第三节研究闭合电路--------电路的动态分析导学练编号：wlsx3-1-2-3 主备人：张日秀 审核人：陈惠君 20141117□学习目标1．能熟练运用闭合电路的欧姆定律2．学会并熟练掌握电路动态问题的分析和判断□课前预习思考 1．如图 1，若只有 R2变大，则 AB 间总电阻将如何变化？思考 2．如图 2，若只有 R2变大，则 AB 间总电阻将如何变化？思考 3．如图 3，若只有 R2变大，则 AB 间总电阻将如何变化？你总结的规律：□课堂学习与探究实验探究：按如图 4 连接电路，移动变阻器滑片向左滑动过程中，在表中填上电流表读数电压表读数、灯泡亮暗的变化情况立石麟志担振兴责 云浮中学高一数学导学练系列RLL1L2L3AV图 4图 5图 6图 7图 8图 9思考：①为什么会有这样的结果？找找原因② 有规律吗？□课后提升与拓展1.如图电路中，在滑动变阻器的滑片 P 向上端 a 滑动过程中，两表的示数情况为（ ） A 电压表示数增大，电流表示数减少 V A R1 R2 R3 b a P V2V1L1L2L3P立石麟志担振兴责 云浮中学高一数学导学练系列B 电压表示数减少，电流表示数增大C 两电表示数都增大D 两电表示数都减少2.如图所示，电源电动势为 E，内电阻为 r．当滑动变阻器的触片 P 从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为 ΔU1和 ΔU2，下列说法中正确的是 A.小灯泡 L1、L3变暗，L2变亮B.小灯泡 L3变暗，L1、L2变亮C.ΔU1<ΔU2D.ΔU1>ΔU23.如图所示的电路中，电源的电动势 E 和内电阻 r 恒定不变，电灯 L 恰能正常发光，如果变阻器的滑片向 a 端滑动，则（ ）A．电灯 L 更亮，安培表的示数减小B. 电灯 L 更亮，安培表的示数增大C. 电灯 L 更暗，安培表的示数减小D. 电灯 L 更暗，安培表的示数增大rEALaR2bR1
