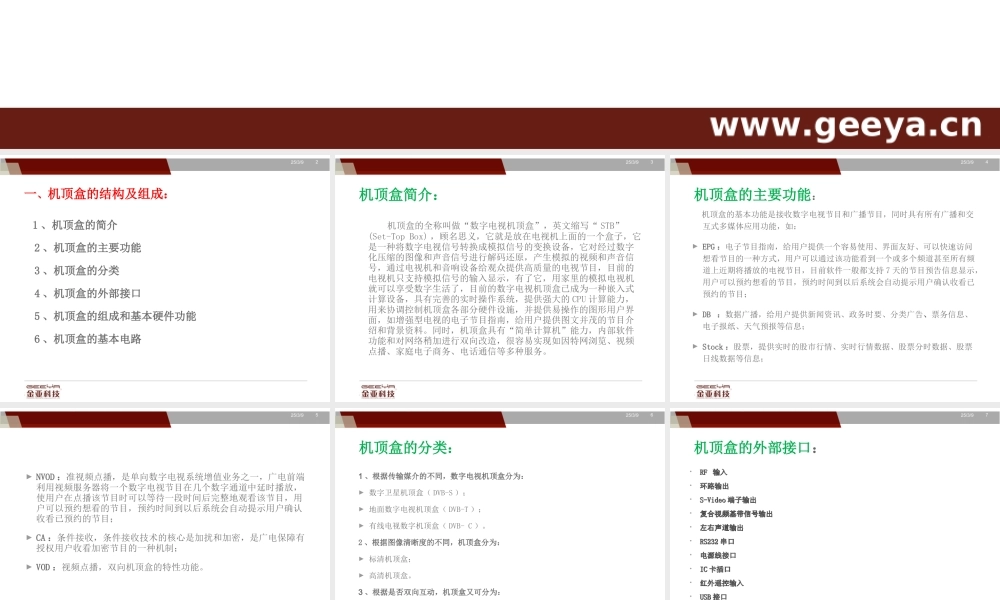

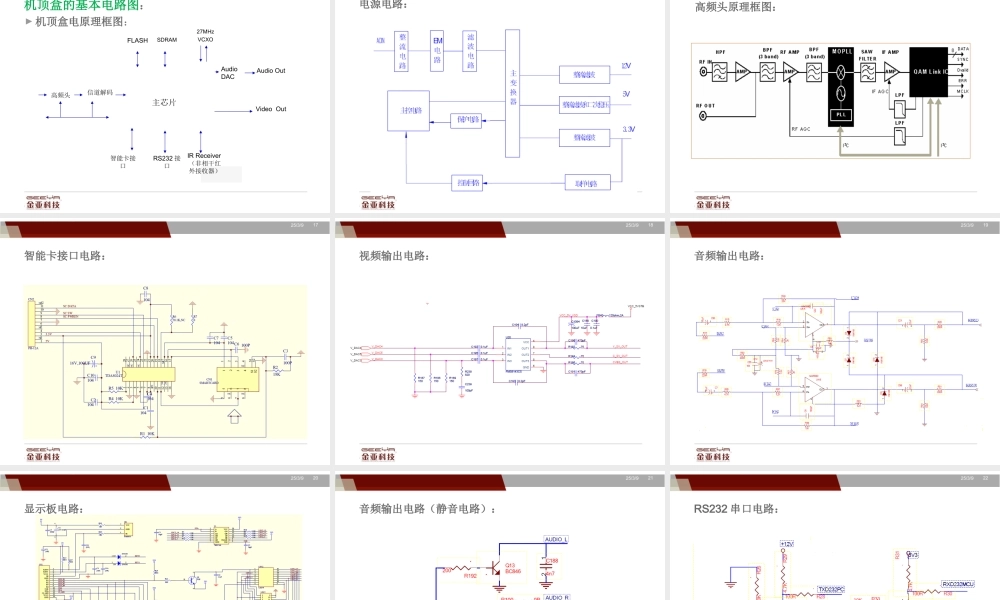

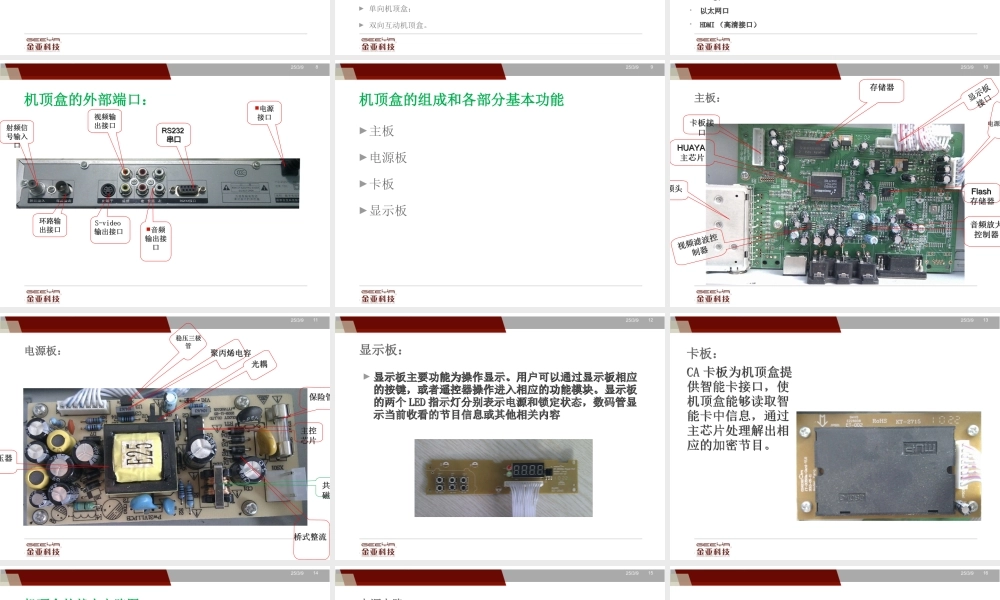

www.geeya.cn数字电视终端(机顶盒)数字电视终端(机顶盒)一、机顶盒的结构及组成: 1 、机顶盒的简介 2 、机顶盒的主要功能 3 、机顶盒的分类 4 、机顶盒的外部接口 5 、机顶盒的组成和基本硬件功能 6 、机顶盒的基本电路25/3/92 机顶盒的全称叫做“数字电视机顶盒”,英文缩写“ STB” (Set-Top Box) ,顾名思义,它就是放在电视机上面的一个盒子,它是一种将数字电视信号转换成模拟信号的变换设备,它对经过数字化压缩的图像和声音信号进行解码还原,产生模拟的视频和声音信号,通过电视机和音响设备给观众提供高质量的电视节目,目前的电视机只支持模拟信号的输入显示,有了它,用家里的模拟电视机就可以享受数字生活了,目前的数字电视机顶盒已成为一种嵌入式计算设备,具有完善的实时操作系统,提供强大的 CPU 计算能力,用来协调控制机顶盒各部分硬件设施,并提供易操作的图形用户界面,如增强型电视的电子节目指南,给用户提供图文并茂的节目介绍和背景资料。同时,机顶盒具有“简单计算机”能力,内部软件功能和对网络稍加进行双向改造,很容易实现如因特网浏览、视频点播、家庭电子商务、电话通信等多种服务。25/3/93机顶盒简介:机顶盒的主要功能:25/3/94机顶盒的基本功能是接收数字电视节目和广播节目,同时具有所有广播和交互式多媒体应用功能,如:► EPG :电子节目指南,给用户提供一个容易使用、界面友好、可以快速访问想看节目的一种方式,用户可以通过该功能看到一个或多个频道甚至所有频道上近期将播放的电视节目,目前软件一般都支持 7 天的节目预告信息显示,用户可以预约想看的节目,预约时间到以后系统会自动提示用户确认收看已预约的节目;► DB :数据广播,给用户提供新闻资讯、政务时要、分类广告、票务信息、电子报纸、天气预报等信息;► Stock :股票,提供实时的股市行情、实时行情数据、股票分时数据、股票日线数据等信息;25/3/95► NVOD :准视频点播,是单向数字电视系统增值业务之一,广电前端利用视频服务器将一个数字电视节目在几个数字通道中延时播放,使用户在点播该节目时可以等待一段时间后完整地观看该节目,用户可以预约想看的节目,预约时间到以后系统会自动提示用户确认收看已预约的节目;► CA :条件接收,条件接收技术的核心是加扰和加密,是广电保障有授权用户收看加密节目的一种机制;► VOD :视频点播,双向机顶盒的特性功能。机顶盒的分类:25/3/961...
