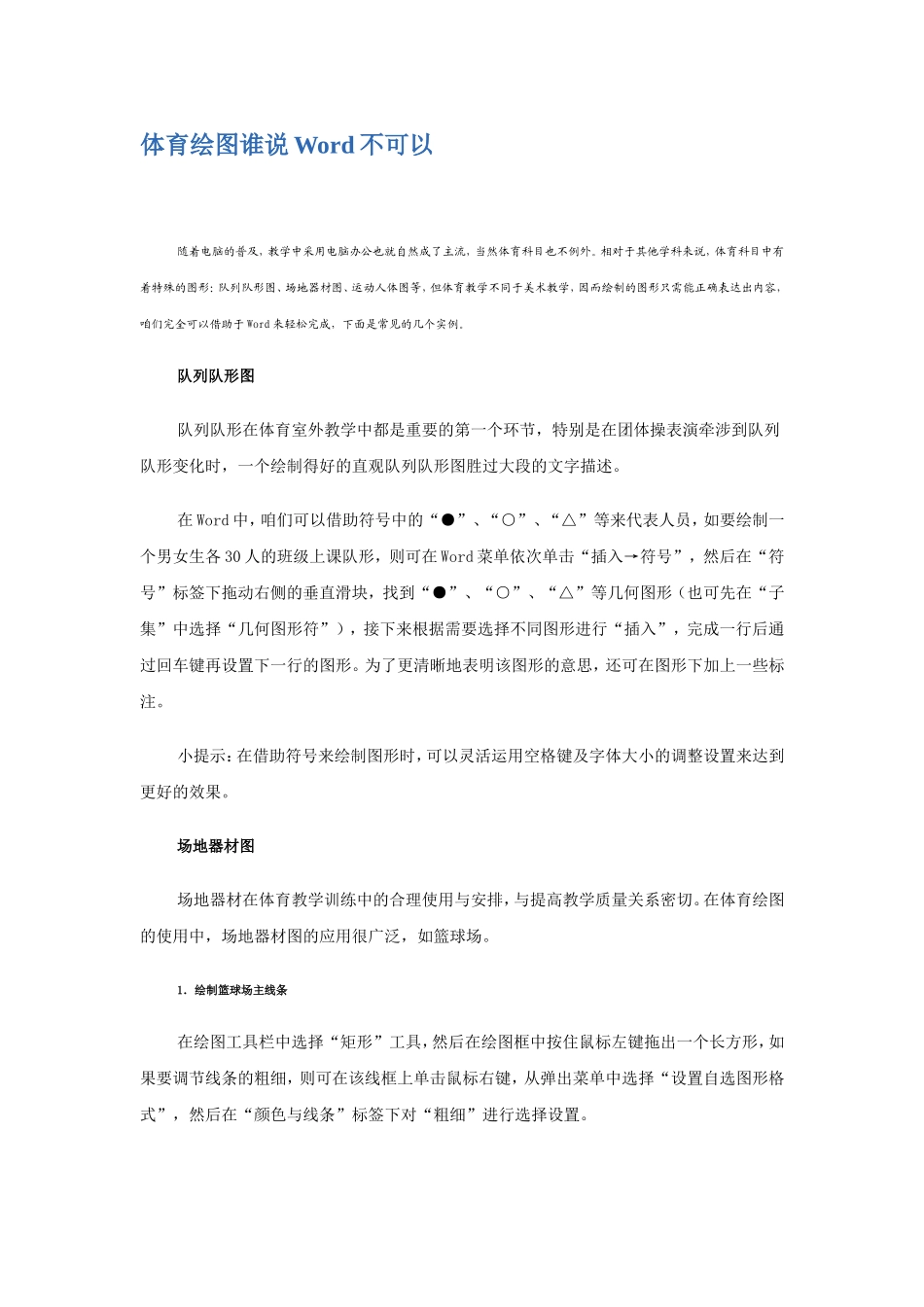

体育绘图谁说 Word 不可以随着电脑的普及，教学中采用电脑办公也就自然成了主流，当然体育科目也不例外。相对于其他学科来说，体育科目中有着特殊的图形：队列队形图、场地器材图、运动人体图等，但体育教学不同于美术教学，因而绘制的图形只需能正确表达出内容，咱们完全可以借助于 Word 来轻松完成，下面是常见的几个实例。队列队形图队列队形在体育室外教学中都是重要的第一个环节，特别是在团体操表演牵涉到队列队形变化时，一个绘制得好的直观队列队形图胜过大段的文字描述。在 Word 中，咱们可以借助符号中的“●”、“○”、“△”等来代表人员，如要绘制一个男女生各 30 人的班级上课队形，则可在 Word 菜单依次单击“插入→符号”，然后在“符号”标签下拖动右侧的垂直滑块，找到“●”、“○”、“△”等几何图形（也可先在“子集”中选择“几何图形符”），接下来根据需要选择不同图形进行“插入”，完成一行后通过回车键再设置下一行的图形。为了更清晰地表明该图形的意思，还可在图形下加上一些标注。小提示：在借助符号来绘制图形时，可以灵活运用空格键及字体大小的调整设置来达到更好的效果。场地器材图场地器材在体育教学训练中的合理使用与安排，与提高教学质量关系密切。在体育绘图的使用中，场地器材图的应用很广泛，如篮球场。1．绘制篮球场主线条在绘图工具栏中选择“矩形”工具，然后在绘图框中按住鼠标左键拖出一个长方形，如果要调节线条的粗细，则可在该线框上单击鼠标右键，从弹出菜单中选择“设置自选图形格式”，然后在“颜色与线条”标签下对“粗细”进行选择设置。小提示：如果编辑界面没有显示绘图工具栏，则可在菜单上单击“视图→工具栏→绘图”，这样勾选了“绘图”后便可使其在编辑界面出现。而对于篮球场中的分隔线，咱们可以在工具栏选择“直线”工具，然后在矩形中拖出一条线段，使两个端点正好在矩形长边的中间控制点上。2．绘制梯形限制区在绘图工具栏上单击“自选图形”，并从“基本形状”中选择“梯形”，在篮球场区按下鼠标左键拖动绘制一个梯形，对于得到的梯形大小咱们还可将指针移到控制点上，待指针变成双向箭头时再按下鼠标左键进行拖动来进行调整。另如果要调整梯形的摆放角度，则可将指针移到绿色的旋转控制点上，待出现一个旋转的标识时按下鼠标左键，再往想要旋转的方向移动鼠标即可（如图 1）。最后将指针移到该梯形上（会出现四个方向箭头的指针），按住鼠标左键并移动鼠标（如...
