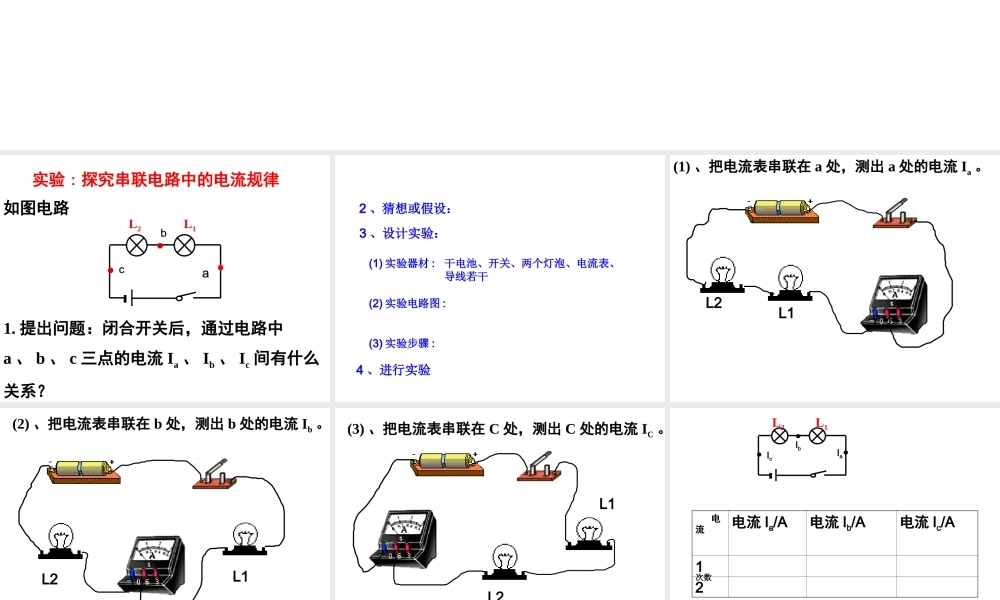

第五节 串、并联电路中电流的规律 如图电路1. 提出问题：闭合开关后，通过电路中a 、 b 、 c 三点的电流 Ia 、 Ib 、 Ic 间有什么关系？实验 : 探究串联电路中的电流规律L1L2aabbcc 2 、猜想或假设：3 、设计实验：4 、进行实验(1) 实验器材 :(2) 实验电路图 :(3) 实验步骤 :干电池、开关、两个灯泡、电流表、导线若干 L2L1(1) 、把电流表串联在 a 处，测出 a 处的电流 Ia 。 (2) 、把电流表串联在 b 处，测出 b 处的电流 Ib 。 L1L2 (3) 、把电流表串联在 C 处，测出 C 处的电流 IC 。 L1L2 电流电流 Ia/A电流 Ib/A电流 Ic/A12L1L2IaIbIc次数 结论：串联电路中各处的电流是 ______ 的。 即： Ia ＝ Ib＝ Ic=I相等L1L2aabbcc 1 、有一串节日彩灯，连接着 20只小灯泡。如果电源插头处的电流为 200mA ，那么，通过每只小灯泡的电流是 ________ 。练习：200mA L1L2A1A22 、如图所示的电路中当闭合开关后，电流表 A1 的示数为 0.25A 。通过灯L1 的电流为 ____A ，电流表 A2 的示数为 ____A ，通过灯 L2 的电流为 ____A 。0.250.250.25 1. 提出问题：并联电路干路中的电流 IA 和各支路中的电流 IB 、 IC 有什么关系？S1L1L2IBICIA活动 : 探究并联电路中的电流 ２、猜想或假设：3 、设计实验：4 、进行实验(1) 实验器材 :(2) 实验电路图 :(3) 实验步骤 :干电池、开关、两个灯泡、电流表、导线若干 S1L1L2IBICIA1 、把电流表串联在 B 、 C 处，测出支路电流 IB 、 IC, 再测出干路电流 IA. 把数据填入表格中。2 、换上不同的灯泡，再做一次实验 ( 排除偶然性 ) 。 电流电流 IA/A（干路电流）电流 IB/A（支路电流）电流 IC/A（支路电流）12次数 L1L2把电流表串联在 L1 处，测出 L1 的电流 I1 。 L1L2把电流表串联在 L2 处，测出 L2 的电流 I2 。 L1L2把电流表连在干路，测出干路电流 I 。 结论：并联电路干路中的电流等于各并联支路中的电流之和。 即： I ＝ I1 ＋ I2S1L1L2AAA 1. 串联电路的电流 : 处处相等总结：串联电路和并联电路的电流规律I=I1=I2 =I3=….2. 并联电路的电流 : 干路上的电流等于各个支路上的电流之和I=I1+I2 +I3+…. 1 、两只灯泡 L1 、 L2 连接在同一电路中，分析下列判断：（ 1 ） L1 的电流为 0.3A ， L2 的电流也是 0.3A ，则两灯的连接方式...
