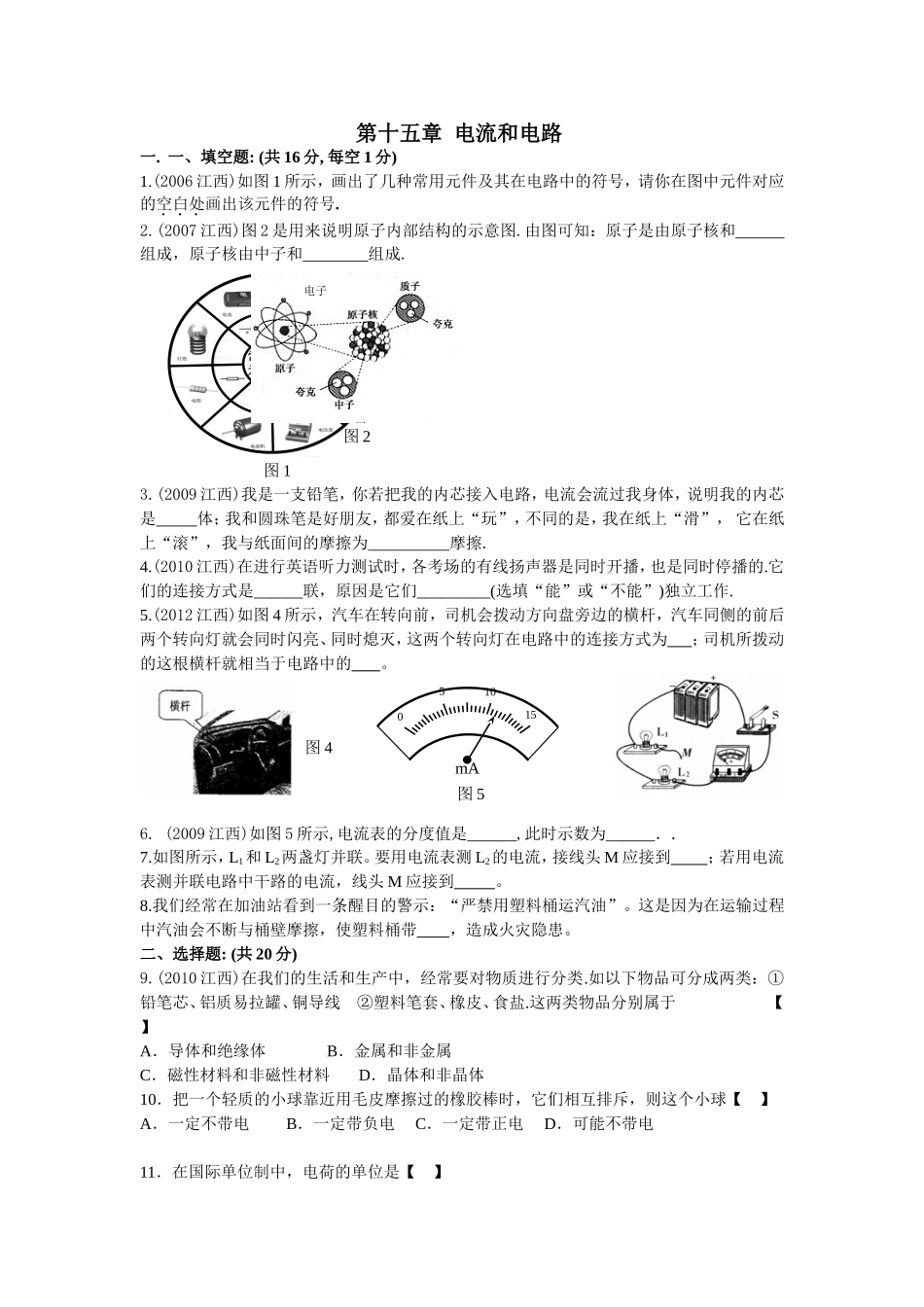

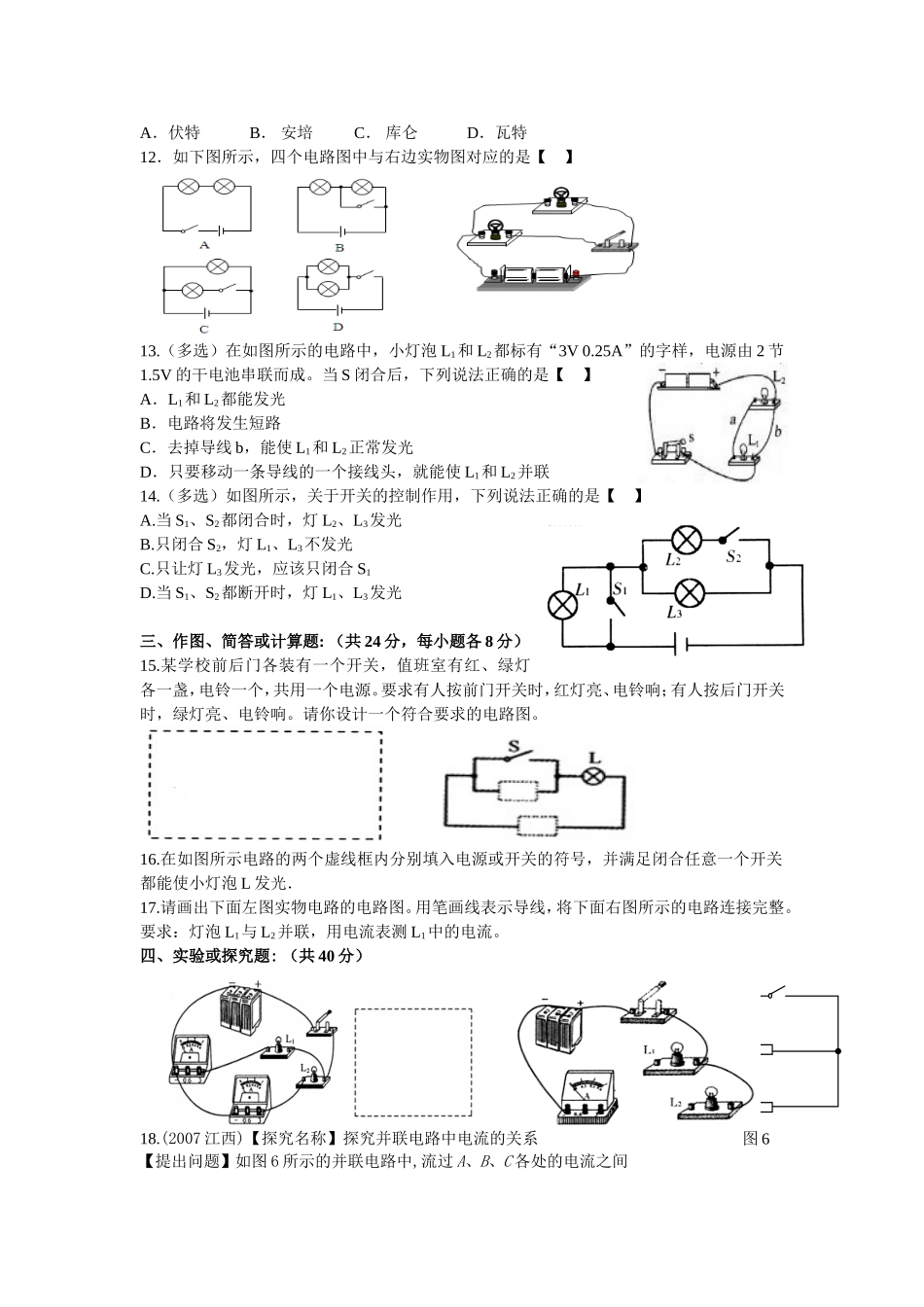

常用电路元件及符号图 1第十五章 电流和电路一. 一、填空题: (共 16 分, 每空 1 分)1.(2006 江西)如图 1 所示,画出了几种常用元件及其在电路中的符号,请你在图中元件对应的空白处画出该元件的符号. 2.(2007 江西)图 2 是用来说明原子内部结构的示意图.由图可知:原子是由原子核和 组成,原子核由中子和 组成.3.(2009 江西)我是一支铅笔,你若把我的内芯接入电路,电流会流过我身体,说明我的内芯是 体;我和圆珠笔是好朋友,都爱在纸上“玩”,不同的是,我在纸上“滑”, 它在纸上“滚”,我与纸面间的摩擦为 摩擦. 4.(2010 江西)在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的.它们的连接方式是______联,原因是它们_________(选填“能”或“不能”)独立工作. 5.(2012 江西)如图 4 所示,汽车在转向前,司机会拨动方向盘旁边的横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,这两个转向灯在电路中的连接方式为 ;司机所拨动的这根横杆就相当于电路中的 。6. (2009 江西)如图 5 所示,电流表的分度值是______,此时示数为______..7.如图所示,L1和 L2两盏灯并联。要用电流表测 L2的电流,接线头 M 应接到 ;若用电流表测并联电路中干路的电流,线头 M 应接到 。8.我们经常在加油站看到一条醒目的警示:“严禁用塑料桶运汽油”。这是因为在运输过程中汽油会不断与桶壁摩擦,使塑料桶带 ,造成火灾隐患。二、选择题: (共 20 分)9.(2010 江西)在我们的生活和生产中,经常要对物质进行分类.如以下物品可分成两类:①铅笔芯、铝质易拉罐、铜导线 ②塑料笔套、橡皮、食盐.这两类物品分别属于 【 】A.导体和绝缘体 B.金属和非金属C.磁性材料和非磁性材料 D.晶体和非晶体10.把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时,它们相互排斥,则这个小球【 】A.一定不带电 B.一定带负电 C.一定带正电 D.可能不带电11.在国际单位制中,电荷的单位是【 】图 2电子图 5mA510150图 4A.伏特 B. 安培 C. 库仑 D.瓦特12.如下图所示,四个电路图中与右边实物图对应的是【 】13.(多选)在如图所示的电路中,小灯泡 L1和 L2都标有“3V 0.25A”的字样,电源由 2 节1.5V 的干电池串联而成。当 S 闭合后,下列说法正确的是【 】A.L1和 L2都能发光B.电路将发生短路C.去掉导线 b,能使 L1和 L2正常发光D.只要移动一条导线的一个接线头,...
