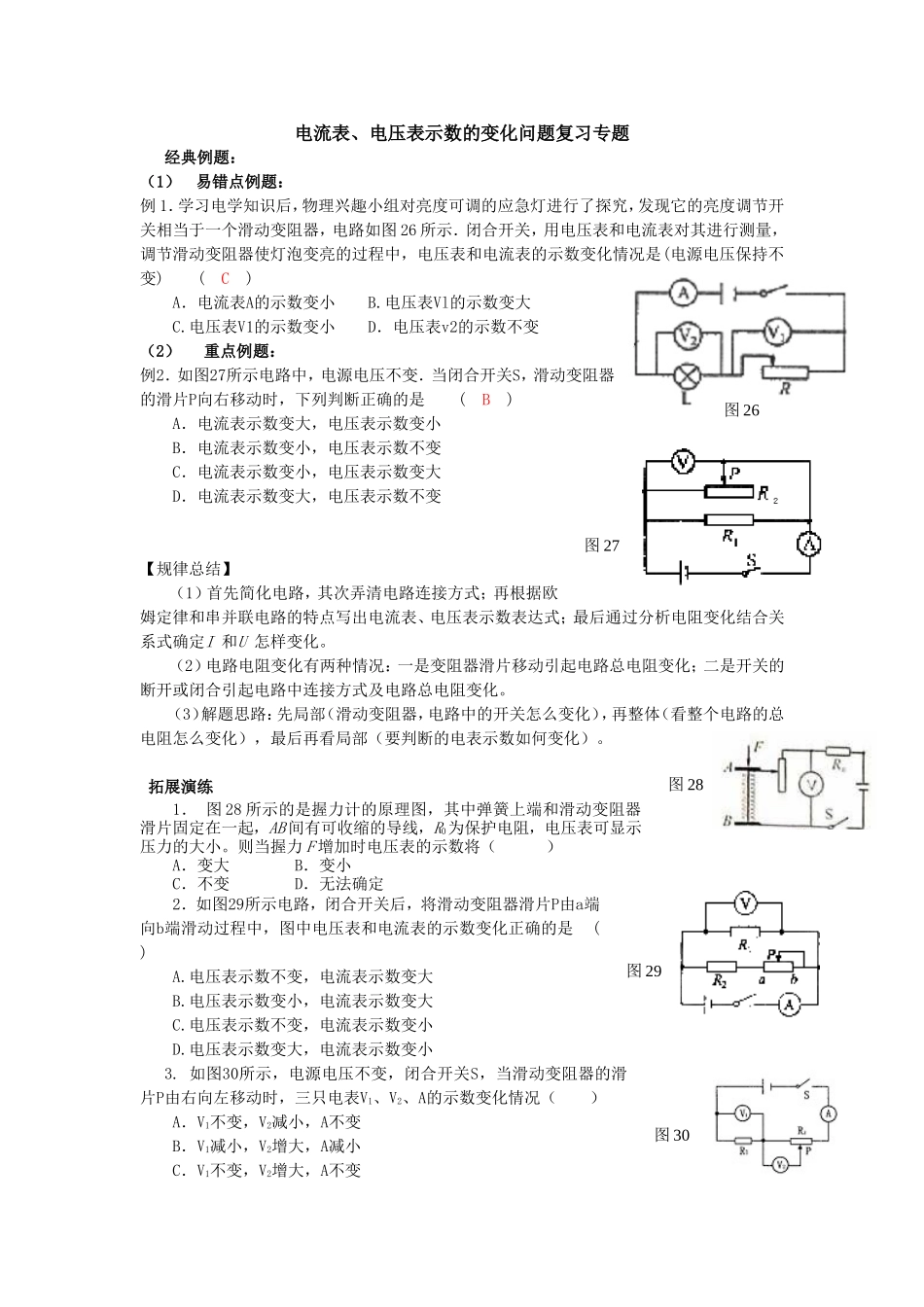

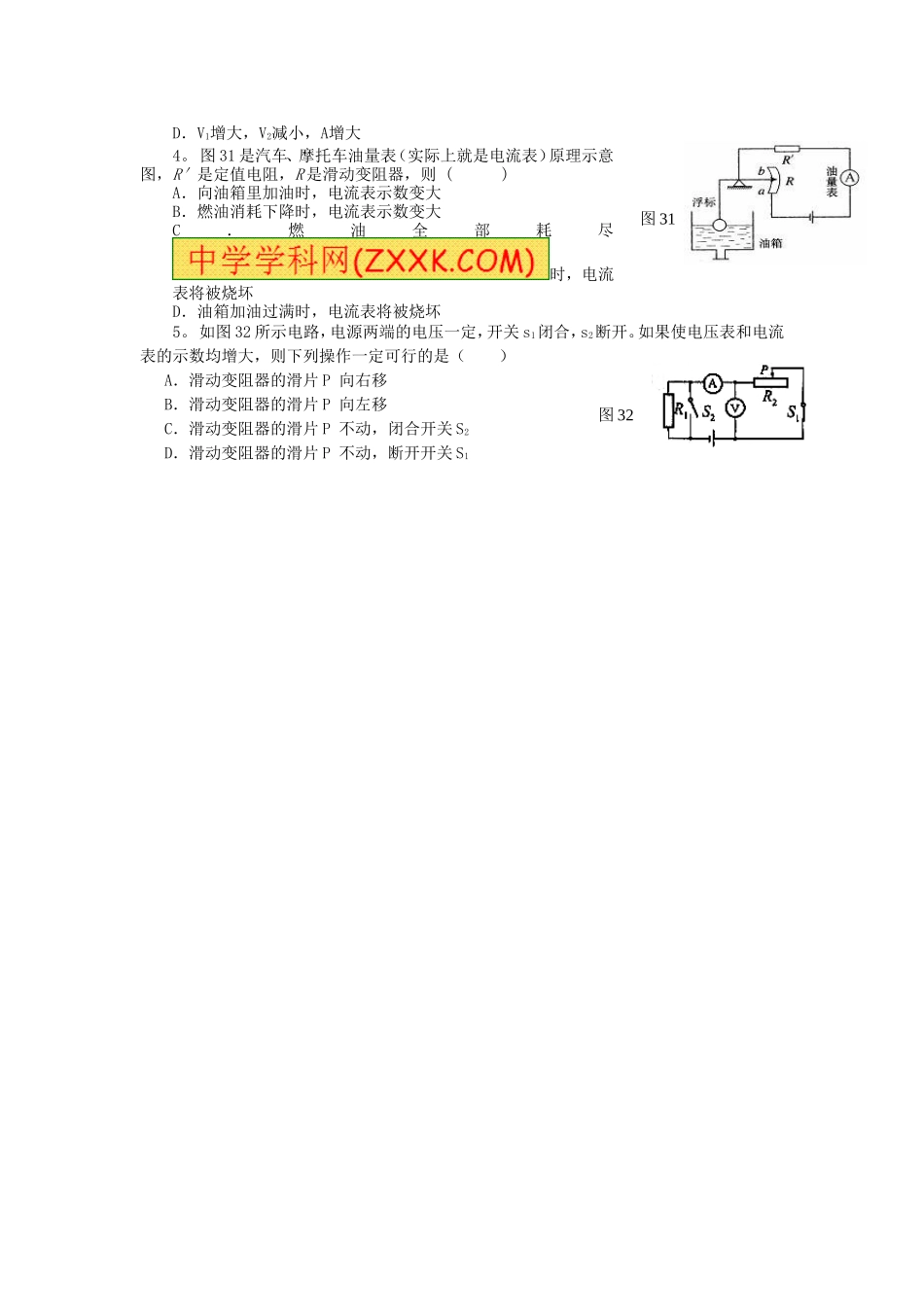

图 26图 27图 29图 30图 28电流表、电压表示数的变化问题复习专题 经典例题：（1）易错点例题：例 1．学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图 26 所示．闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是(电源电压保持不变) ( C ) A．电流表A的示数变小 B.电压表Vl的示数变大C.电压表V1的示数变小 D．电压表v2的示数不变（2） 重点例题：例2．如图27所示电路中，电源电压不变．当闭合开关S，滑动变阻器的滑片P向右移动时，下列判断正确的是 ( B ) A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数不变 C．电流表示数变小，电压表示数变大 D．电流表示数变大，电压表示数不变【规律总结】（1）首先简化电路，其次弄清电路连接方式；再根据欧姆定律和串并联电路的特点写出电流表、电压表示数表达式；最后通过分析电阻变化结合关系式确定I 和U 怎样变化。（2）电路电阻变化有两种情况：一是变阻器滑片移动引起电路总电阻变化；二是开关的断开或闭合引起电路中连接方式及电路总电阻变化。（3）解题思路：先局部（滑动变阻器，电路中的开关怎么变化），再整体（看整个电路的总电阻怎么变化），最后再看局部（要判断的电表示数如何变化）。 [来源:学科网ZXXK] 拓展演练1． 图 28 所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB 间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。则当握力 F 增加时电压表的示数将（ ） A．变大 B．变小 C．不变 D．无法确定 2．如图29所示电路，闭合开关后，将滑动变阻器滑片P由a端向b端滑动过程中，图中电压表和电流表的示数变化正确的是 ( ) A.电压表示数不变，电流表示数变大 B.电压表示数变小，电流表示数变大 C.电压表示数不变，电流表示数变小 D.电压表示数变大，电流表示数变小3. 如图30所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P由右向左移动时，三只电表V1、V2、A的示数变化情况（ ）A．V1不变，V2减小，A不变 B．V1减小，V2增大，A减小C．V1不变，V2增大，A不变 图 32图 31 D．V1增大，V2减小，A增大4。 图 31 是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R 是滑动变阻器，则 ( ) A．向油箱里加油时，电流表示数变大 B．...
