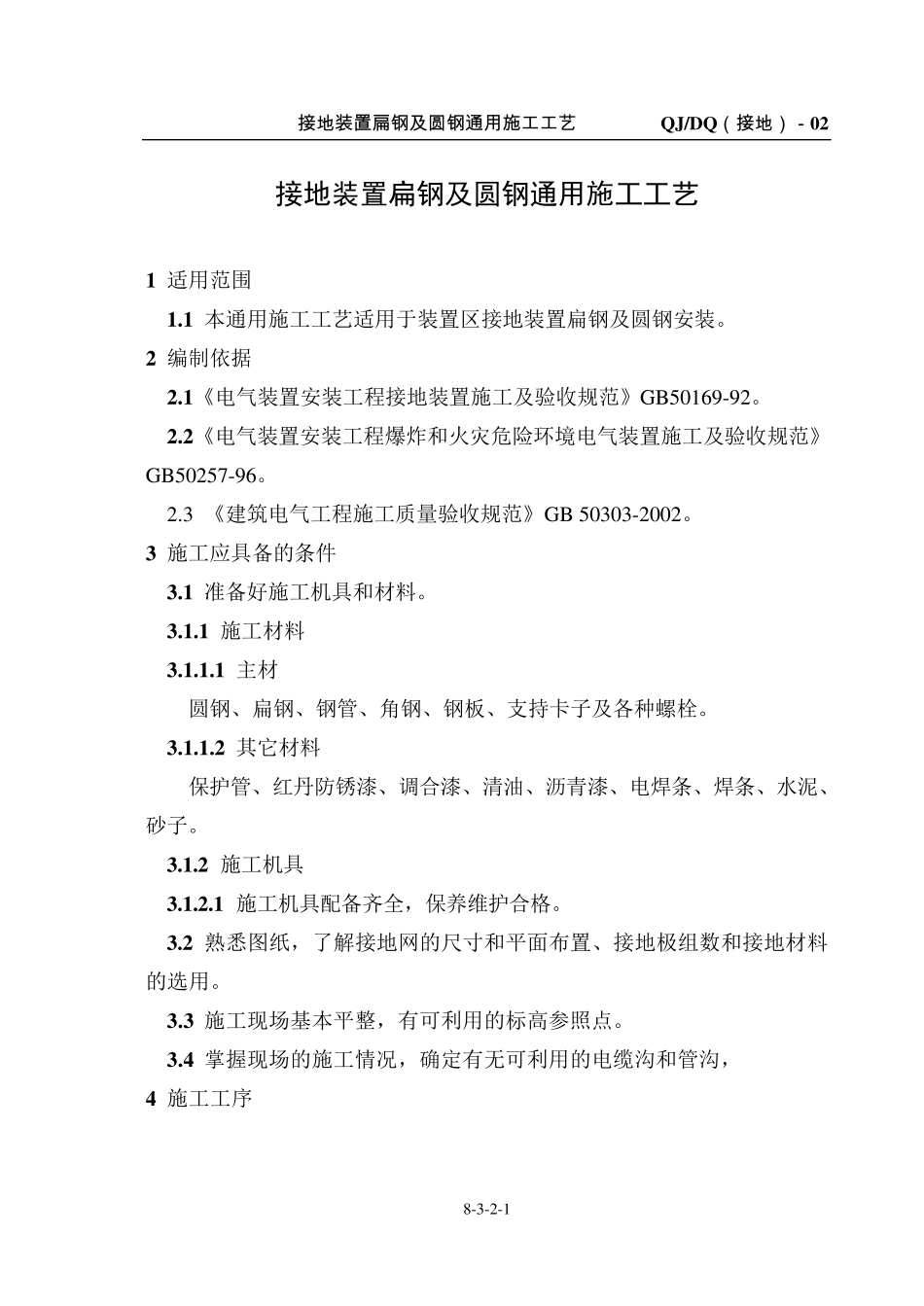

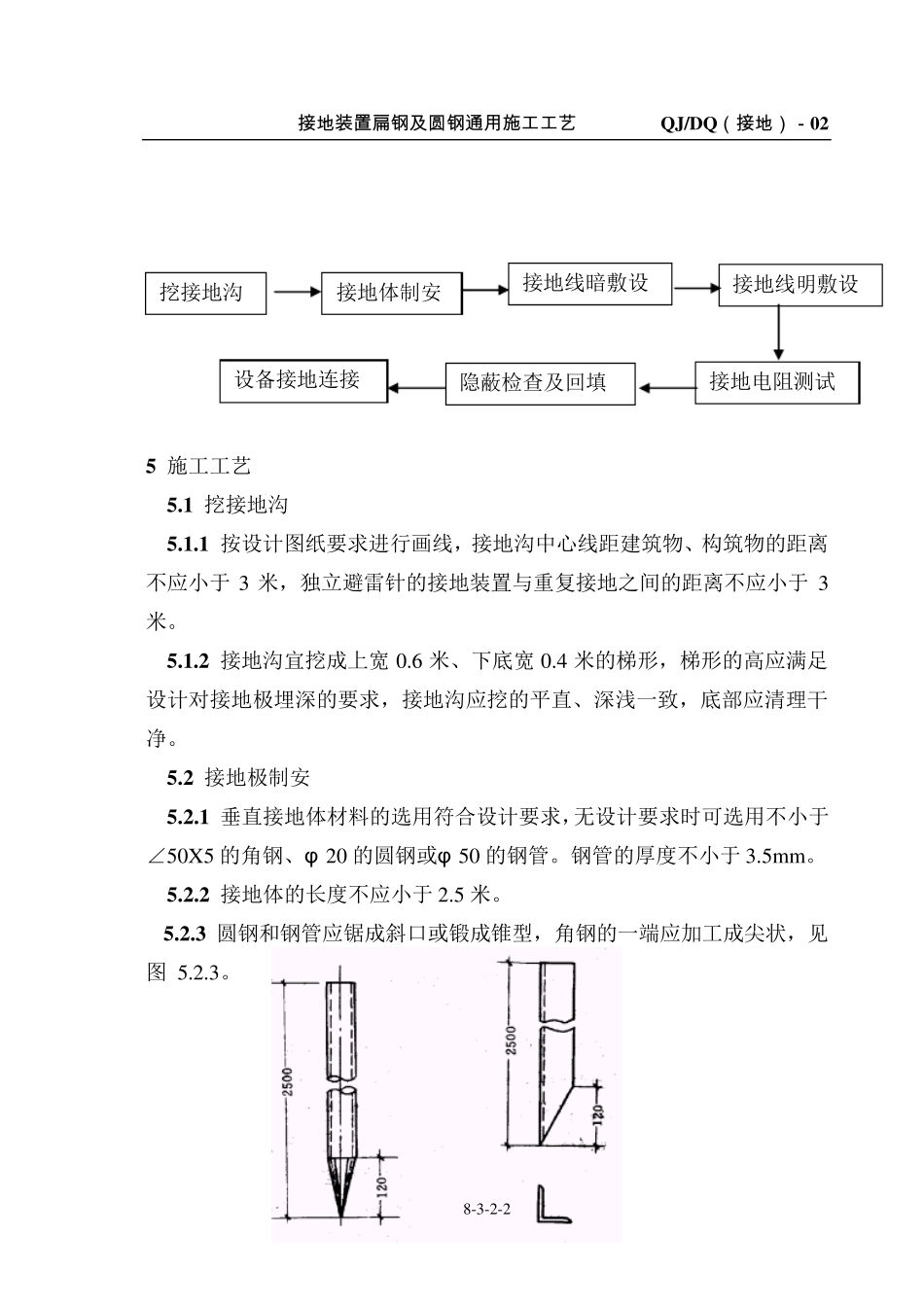

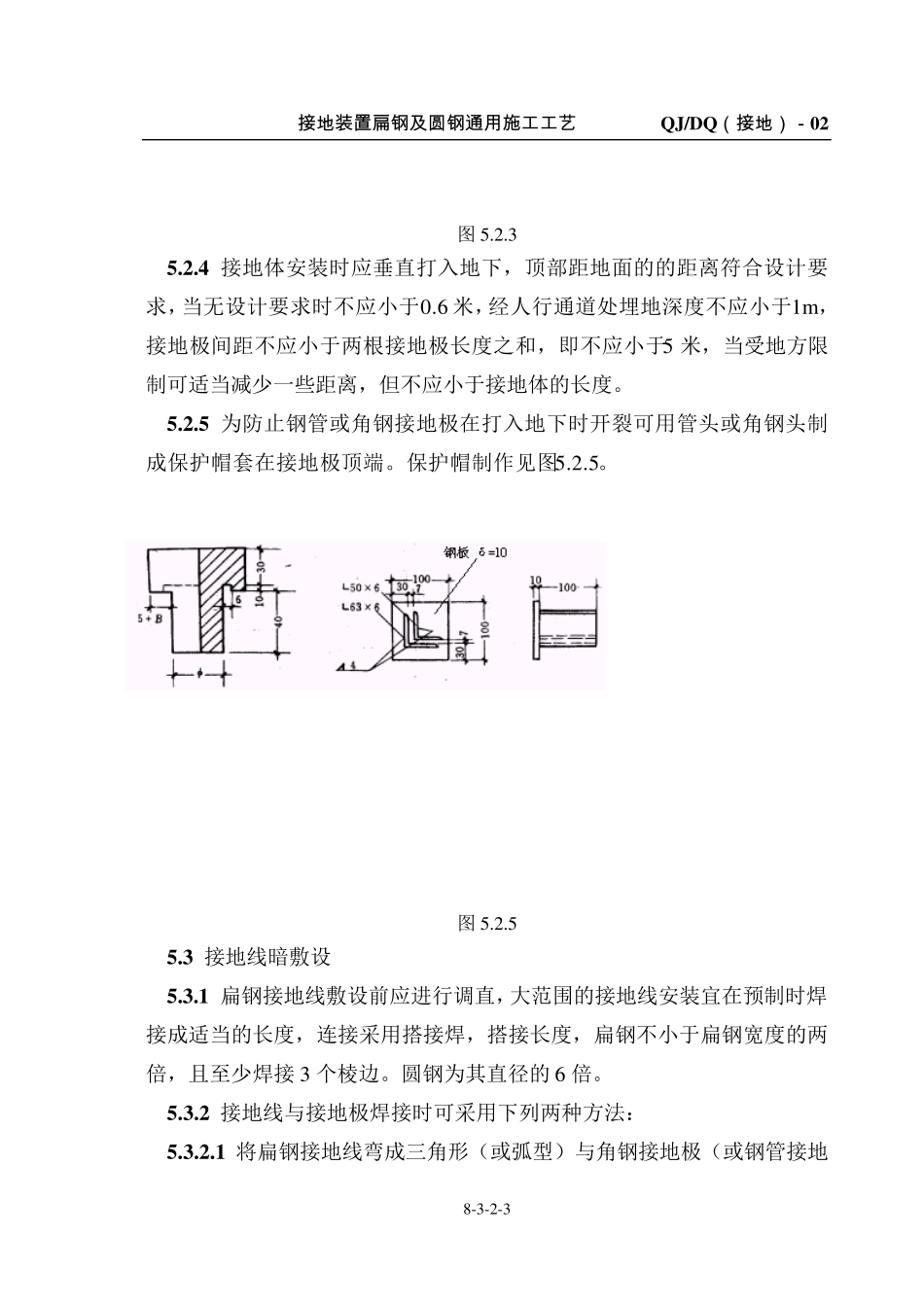

接 地 装 置 扁 钢 及圆钢 通用施工工艺 Q J/DQ （接 地 ）－02 8-3-2-1 接地装置扁钢及圆钢通用施工工艺 1 适用范围 1.1 本通用施工工艺适用于装置区接地装置扁钢及圆钢安装。 2 编制依据 2.1《电气装置安装工程接地装置施工及验收规范》GB50169-92。 2.2《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96。 2.3 《建筑电气工程施工质量验收规范》GB 50303-2002。 3 施工应具备的条件 3.1 准备好施工机具和材料。 3.1.1 施工材料 3.1.1.1 主材 圆钢、扁钢、钢管、角钢、钢板、支持卡子及各种螺栓。 3.1.1.2 其它材料 保护管、红丹防锈漆、调合漆、清油、沥青漆、电焊条、焊条、水泥、砂子。 3.1.2 施工机具 3.1.2.1 施工机具配备齐全，保养维护合格。 3.2 熟悉图纸，了解接地网的尺寸和平面布置、接地极组数和接地材料的选用。 3.3 施工现场基本平整，有可利用的标高参照点。 3.4 掌握现场的施工情况，确定有无可利用的电缆沟和管沟， 4 施工工序 接 地 装 置 扁 钢 及圆钢 通用施工工艺 Q J/DQ （接 地 ）－02 8-3-2-2 5 施工工艺 5.1 挖接地沟 5.1.1 按设计图纸要求进行画线，接地沟中心线距建筑物、构筑物的距离不应小于3 米，独立避雷针的接地装置与重复接地之间的距离不应小于3米。 5.1.2 接地沟宜挖成上宽0.6 米、下底宽0.4 米的梯形，梯形的高应满足设计对接地极埋深的要求，接地沟应挖的平直、深浅一致，底部应清理干净。 5.2 接地极制安 5.2.1 垂直接地体材料的选用符合设计要求，无设计要求时可选用不小于∠50X5 的角钢、φ 20 的圆钢或φ 50 的钢管。钢管的厚度不小于3.5mm。 5.2.2 接地体的长度不应小于2.5 米。 5.2.3 圆钢和钢管应锯成斜口或锻成锥型，角钢的一端应加工成尖状，见图 5.2.3。 挖接地沟 接地体制安 接地线暗敷设 接地线明敷设 接地电阻测试 隐蔽检查及回填 设备接地连接 接 地 装 置 扁 钢 及圆钢 通用施工工艺 Q J/DQ （接 地 ）－02 8-3-2-3 图5.2.3 5.2.4 接地体安装时应垂直打入地下，顶部距地面的的距离符合设计要求，当无设计要求时不应小于0.6 米，经人行通道处埋地深度不应小于1m ，接地极间距不应小于两根接地极长度之和，即不应小于5 米，当受地方限制可适当减少一些距离，但不应小于接地体的长度。 5.2.5 为防止钢管或角钢接地极在打入地下时开裂可用管头...
