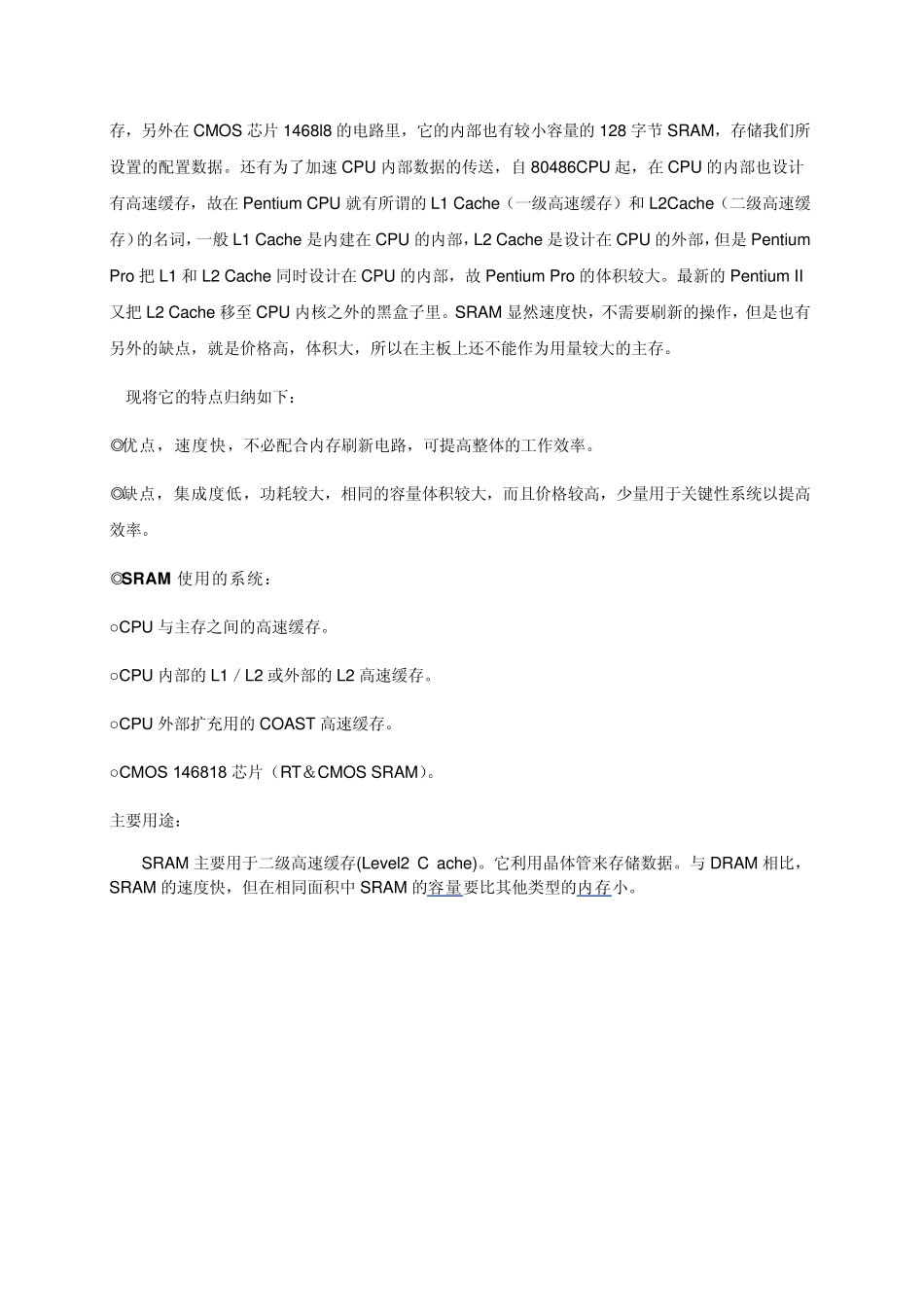

NOR flas h，NAND flas h，SDRAM 结构和容量分析 1.NOR flas h 结构和容量分析 例如：HY29LV160 。 引脚分别如图： HY29LV160 有 20 根地址线，16 位的数据线。 所以： 容量=220(地址线)X16(数据位数)bit =1MX16bit=1MX2B =2MB 2.SRAM 简单介绍 SRAM 是英文 Static RAM 的缩写，它是一种具有静止存取功能的内存，不需要刷新电路即能保存它内部存储的数据。 SRAM 不需要刷新电路即能保存它内部存储的数据。而 DRAM（Dy namic Random Acces s Memory )每隔一段时间，要刷新充电一次，否则内部的数据即会消失，因此 SRAM 具有较高的性能，但是 SRAM 也有它的缺点，即它的集成度较低，相同容量的 DRAM 内存可以设计为较小的体积，但是 SRAM 却需要很大的体积，且功耗较大。所以在主板上 SRAM 存储器要占用一部分面积。 SRAM 一种是置于 CPU 与主存间的高速缓存，它有两种规格：一种是固定在主板上的高速缓存（Cache Memory ）；另一种是插在卡槽上的 COAST（Cache On A Stick）扩充用的高速缓存，另外在CMOS 芯片1468l8 的电路里，它的内部也有较小容量的128 字节SRAM，存储我们所设置的配置数据。还有为了加速CPU 内部数据的传送，自80486CPU 起，在CPU 的内部也设计有高速缓存，故在Pentium CPU 就有所谓的L1 Cache（一级高速缓存）和L2Cache（二级高速缓存）的名词，一般L1 Cache 是内建在CPU 的内部，L2 Cache 是设计在CPU 的外部，但是Pentium Pro 把L1 和L2 Cache 同时设计在CPU 的内部，故Pentium Pro 的体积较大。最新的Pentium II又把L2 Cache 移至CPU 内核之外的黑盒子里。SRAM 显然速度快，不需要刷新的操作，但是也有另外的缺点，就是价格高，体积大，所以在主板上还不能作为用量较大的主存。 现将它的特点归纳如下： ◎优点，速度快，不必配合内存刷新电路，可提高整体的工作效率。 ◎缺点，集成度低，功耗较大，相同的容量体积较大，而且价格较高，少量用于关键性系统以提高效率。 ◎SRAM 使用的系统： ○CPU 与主存之间的高速缓存。 ○CPU 内部的L1／L2 或外部的L2 高速缓存。 ○CPU 外部扩充用的COAST 高速缓存。 ○CMOS 146818 芯片（RT＆CMOS SRAM）。 主要用途： SRAM 主要用于二级高速缓存(Level2 C ache)。它利用晶体管来存储数据。与 DRAM 相比，SRAM 的速度快，但在相同面积中 SRAM 的容量要比其他类型的内...
