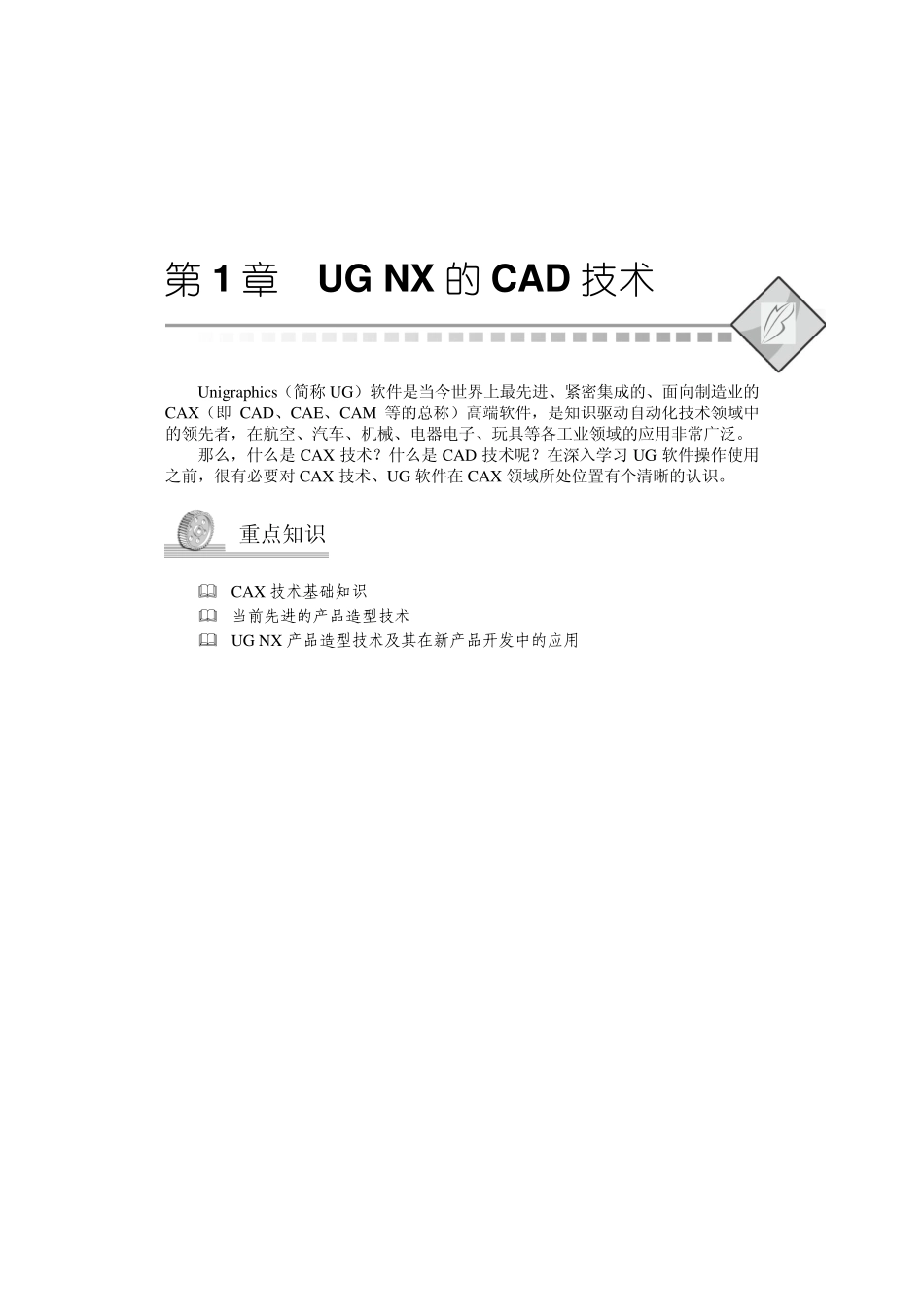

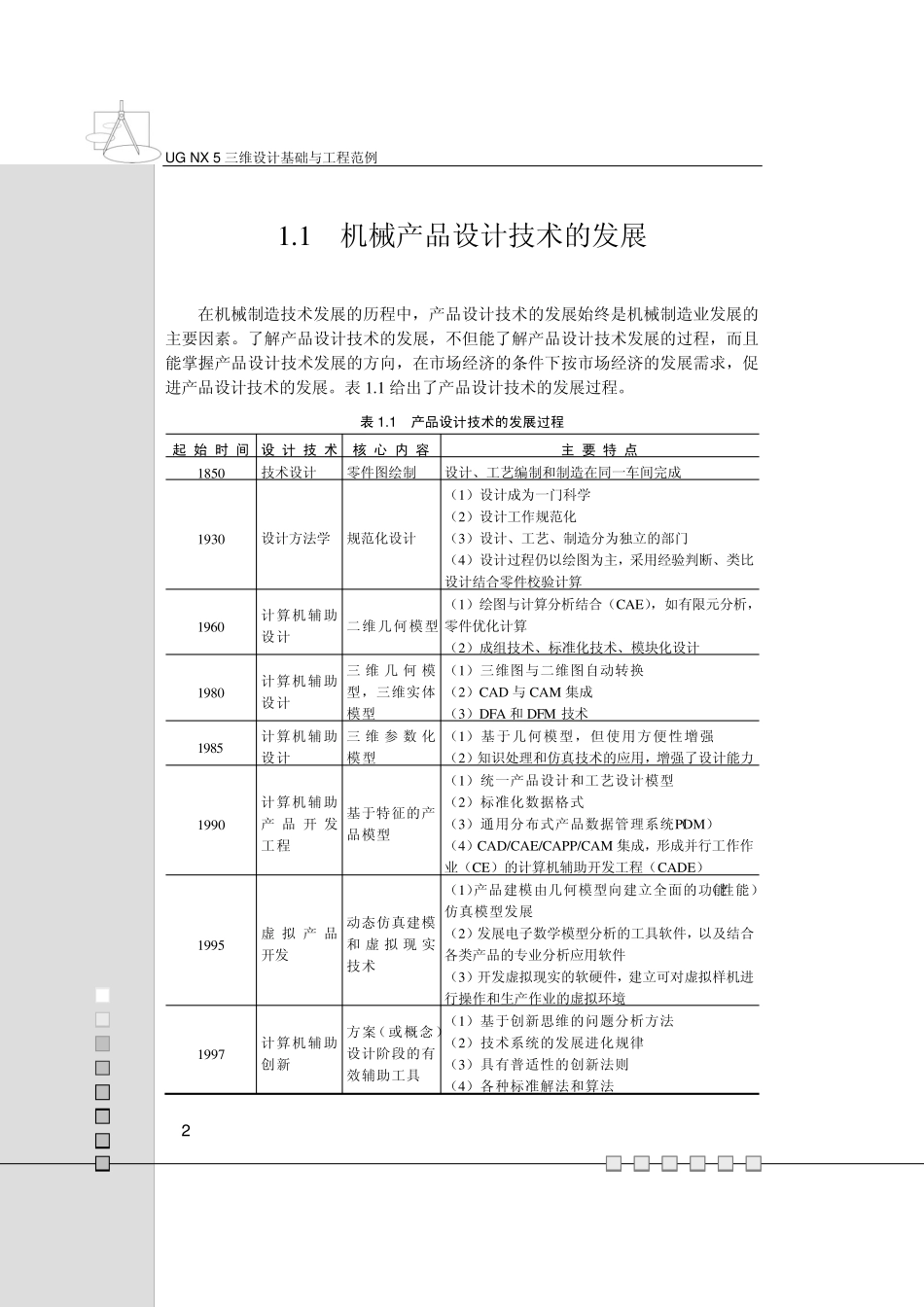

第1 章 UG NX 的CAD 技术 Unigraphics（简称UG）软件是当今世界上最先进、紧密集成的、面向制造业的CAX（即 CAD、CAE、CAM 等的总称）高端软件，是知识驱动自动化技术领域中的领先者，在航空、汽车、机械、电器电子、玩具等各工业领域的应用非常广泛。 那么，什么是CAX 技术？什么是CAD 技术呢？在深入学习 UG 软件操作使用之前，很有必要对 CAX 技术、UG 软件在 CAX 领域所处位置有个清晰的认识。  CAX 技术基础知识  当前先进的产品造型技术  UG NX 产品造型技术及其在新产品开发中的应用 重点知识 UG NX 5 三维设计基础与工程范例 2 1.1 机械产品设计技术的发展 在机械制造技术发展的历程中，产品设计技术的发展始终是机械制造业发展的主要因素。了解产品设计技术的发展，不但能了解产品设计技术发展的过程，而且能掌握产品设计技术发展的方向，在市场经济的条件下按市场经济的发展需求，促进产品设计技术的发展。表1.1 给出了产品设计技术的发展过程。 表1.1 产品设计技术的发展过程 起 始 时 间 设 计 技 术 核 心 内 容 主 要 特 点 1850 技术设计 零件图绘制 设计、工艺编制和制造在同一车间完成 1930 设计方法学 规范化设计 （1）设计成为一门科学 （2）设计工作规范化 （3）设计、工艺、制造分为独立的部门 （4）设计过程仍以绘图为主，采用经验判断、类比设计结合零件校验计算 1960 计算机辅助设计 二维几何模型 （1）绘图与计算分析结合（CAE），如有限元分析，零件优化计算 （2）成组技术、标准化技术、模块化设计 1980 计算机辅助设计 三维几 何 模型，三维实体模型 （1）三维图与二维图自动转换 （2）CAD 与CAM 集成 （3）DFA 和 DFM 技术 1985 计算机辅助设计 三维参 数 化 模型 （1）基于几何模型，但使用方便性增强 （2）知识处理和仿真技术的应用，增强了设计能力 1990 计算机辅助产品开 发 工程 基于特征的产品模型 （1）统一产品设计和工艺设计模型 （2）标准化数据格式 （3）通用分布式产品数据管理系统（PDM） （4）CAD/CAE/CAPP/CAM 集成，形成并行工作作业（CE）的计算机辅助开发工程（CADE） 1995 虚 拟 产品 开发 动态仿真建模和 虚 拟 现 实 技术 （1）产品建模由几何模型向建立全面的功能（性能）仿真模型发展 （2）发展电子数学模型分析的工具软件，以及结合各类产品的专业分析应用软件...
