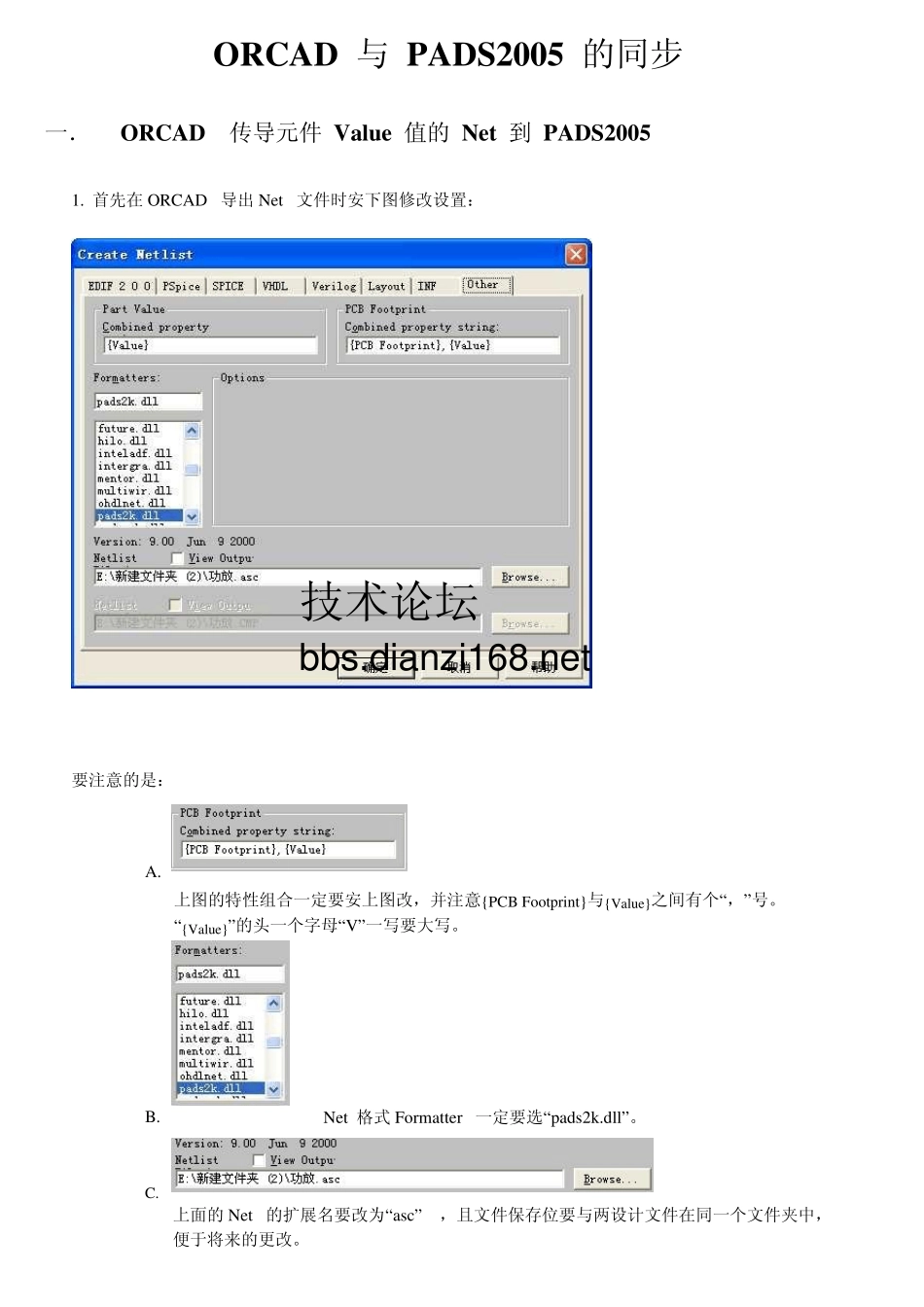

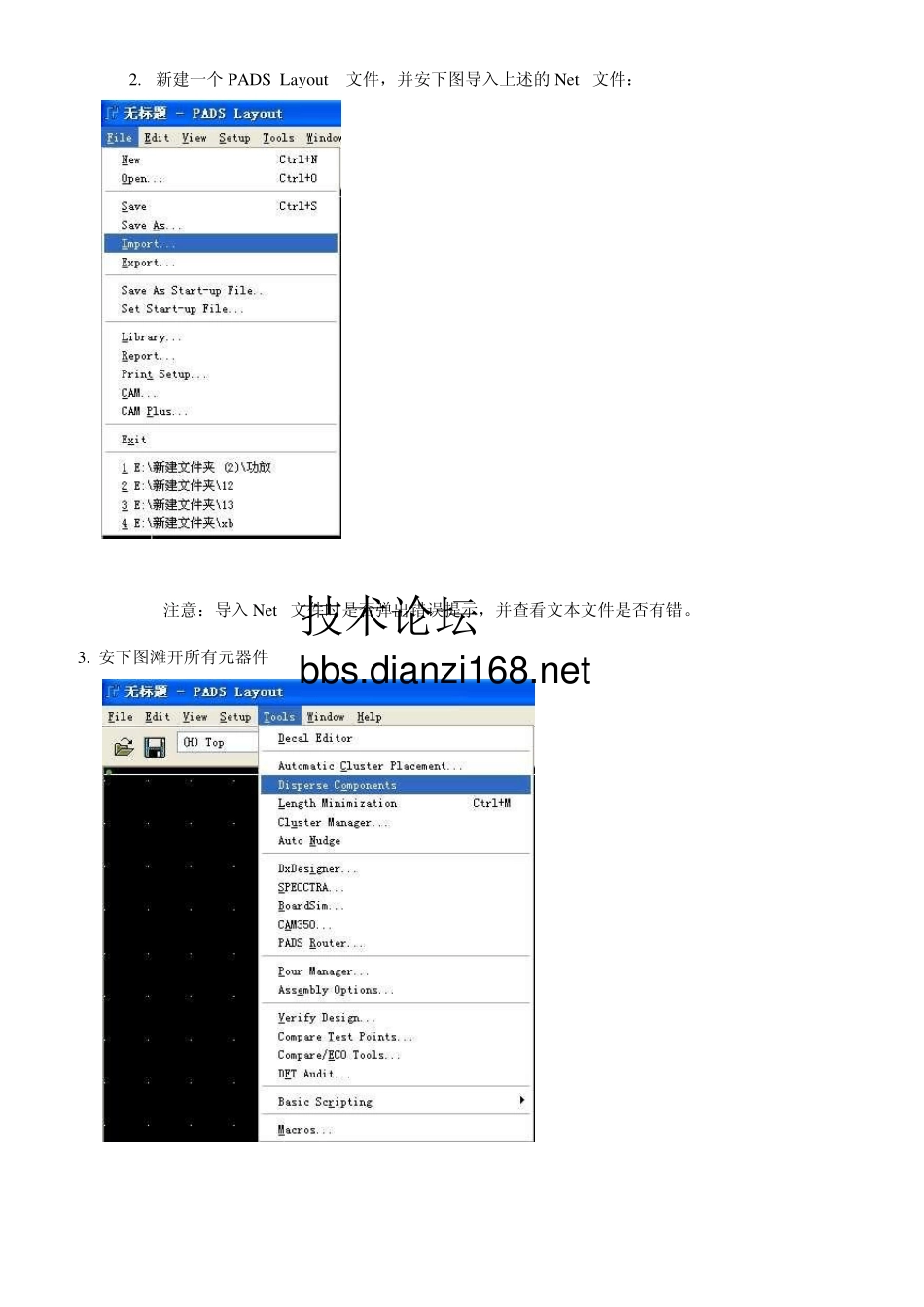

ORCAD 与 PADS2005 的同步 一． ORCAD 传导元件 Valu e 值的 Net 到 PADS2005 1. 首先在 ORCAD 导出 Net 文件时安下图修改设置： 技术论坛 bbs.dianz i168.net 要注意的是： A. B. C. 上图的特性组合一定要安上图改，并注意{PCB Footprint}与{Value}之间有个“，”号。 “{Value}”的头一个字母“V”一写要大写。 Net 格式 Formatter 一定要选“pads2k.dll”。 上面的 Net 的扩展名要改为“asc” ，且文件保存位要与两设计文件在同一个文件夹中， 便于将来的更改。 2. 新建一个 PADS Lay ou t 文件，并安下图导入上述的 Net 文件： 注意：导入 Net 文件时是否弹出错误提示，并查看文本文件是否有错。 3. 安下图滩开所有元器件 技术论坛 bbs.dianz i168.net 4. 右键如下图点选 Component ，框选所有的元器件或选一个按 Ctrl+A 全选 。 5. 全选所有元器件后，再如下图右键点选 Qu ery /Modify 技术论坛 bbs.dianz i168.net 6. 在弹出的对话框中选 Labels ，如下图 技术论坛 BBS.LCDHOME.NET 7. 在 Label: 下接项选 New ，如下图 8. 再点一下图标 系统会对所有元器件进行处理。 9. 系统处理完后弹出个对话框，如下图设置： 技术论坛 注意：Attribu:下接选 Value Show: 下接选 Value bbs.dianz i168.net X 与 Y 座标输入 0 , 0 （这样做是为了让等一下显示出来的值定位在元器件的原点上） Size: 输入 50 Line: 输入 5 （这样是统一显示值的字体大小） 点 OK 即可，但此时还是没有看到有元件的值，怎么办？等等。。。我们还要设一下颜色就可以看到啦。 10. 按 Ctrl+Alt+C 打开颜色属性对话框，把 Attribu 列中原来是黑色设为另一种颜色，如下图： 11. 点 OK ，这时再看画面，是不是多了 Value 的值显示出来了呢。如下图： 技术论坛 bbs.dianz i168.net 另一种方法：很简单的，不过在做 PCB 封装器件时要把“Tepy” 改为“Value”。 同样在导出 Net 文件时，也要像上述一样设置，在 PADS Layout 中 导入 Net 文件后，只需进入颜色属性对话框，像上述一样把 Attribu 列中原来是黑色设为另一种颜色即可。得到的效果和上述方法一样的。 二． 传导 Net 文件到 PADS Layout 的另一种方法： 此方法要用到此功能的实现要用到第三方软件 PCBNav igator 才行，方法如下： 1. 在画好原理图设好 PCB...
