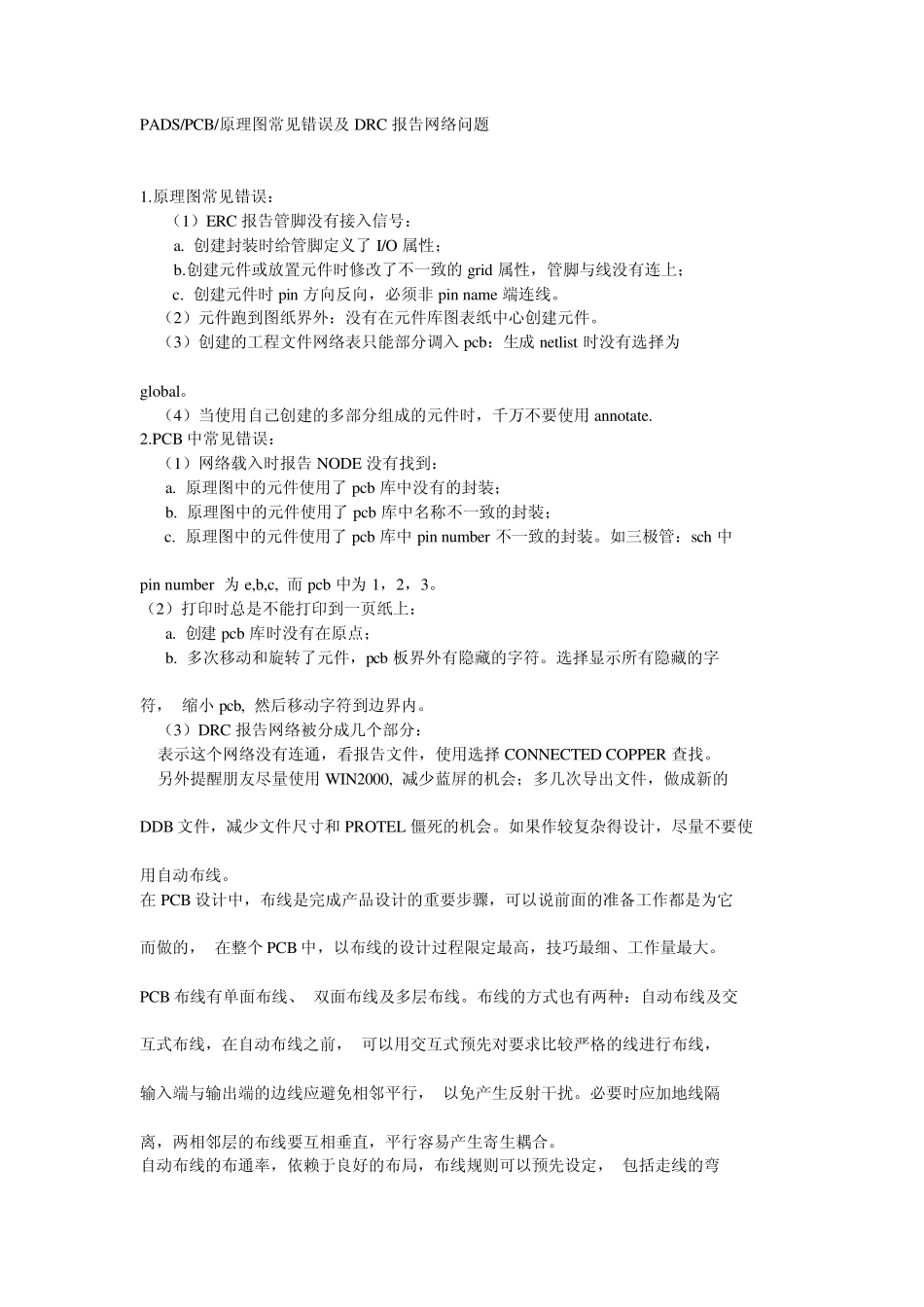

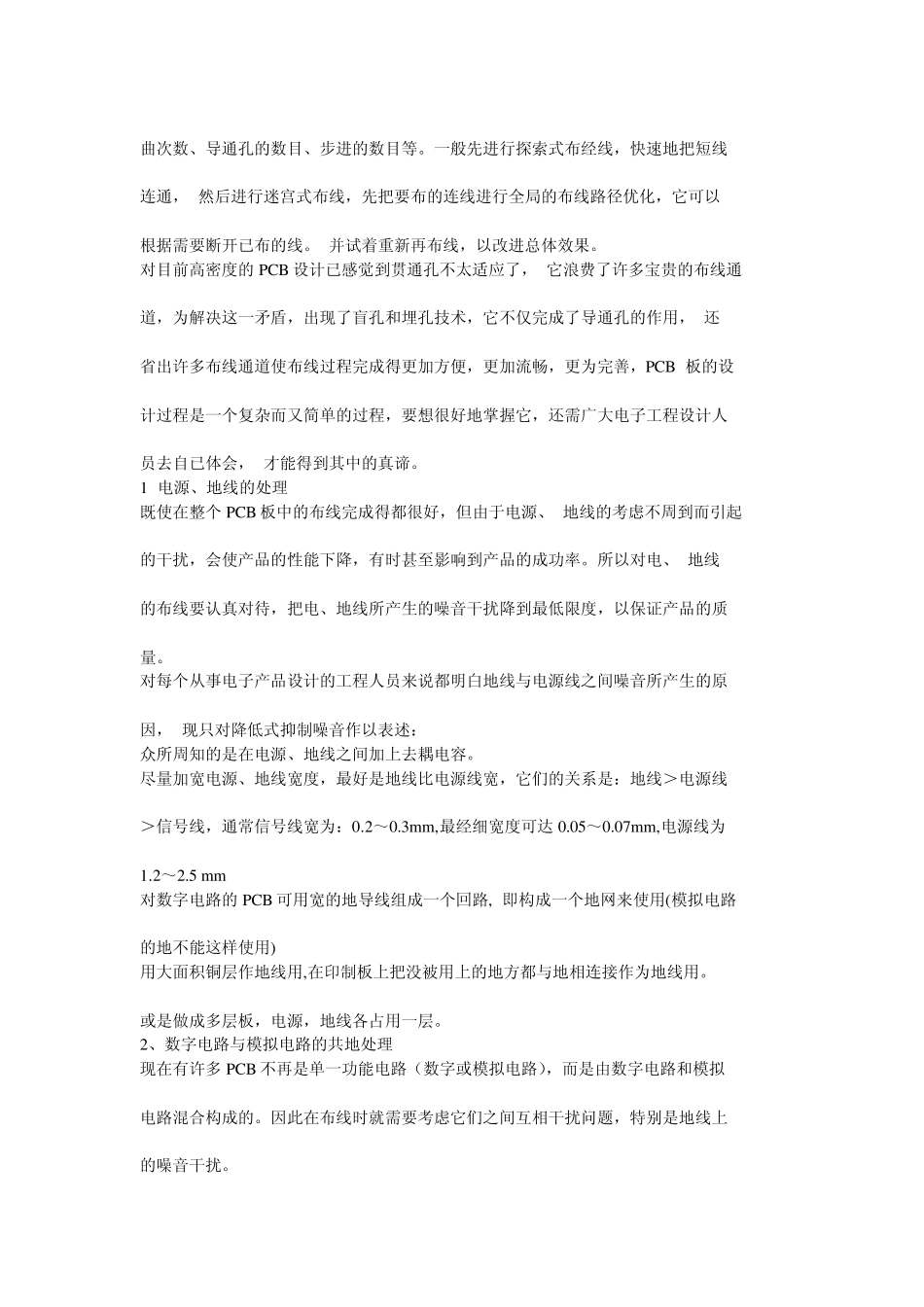

PADS/PCB/原理图常见错误及 DRC 报告网络问题 1.原理图常见错误： （1）ERC 报告管脚没有接入信号： a. 创建封装时给管脚定义了 I/O 属性； b.创建元件或放置元件时修改了不一致的 grid 属性，管脚与线没有连上； c. 创建元件时 pin 方向反向，必须非 pin name 端连线。 （2）元件跑到图纸界外：没有在元件库图表纸中心创建元件。 （3）创建的工程文件网络表只能部分调入 pcb：生成 netlist 时没有选择为 global。 （4）当使用自己创建的多部分组成的元件时，千万不要使用 annotate. 2.PCB 中常见错误： （1）网络载入时报告 NODE 没有找到： a. 原理图中的元件使用了 pcb 库中没有的封装； b. 原理图中的元件使用了 pcb 库中名称不一致的封装； c. 原理图中的元件使用了 pcb 库中 pin nu mber 不一致的封装。如三极管：sch 中 pin nu mber 为 e,b,c, 而 pcb 中为 1，2，3。 （2）打印时总是不能打印到一页纸上： a. 创建 pcb 库时没有在原点； b. 多次移动和旋转了元件，pcb 板界外有隐藏的字符。选择显示所有隐藏的字 符， 缩小 pcb, 然后移动字符到边界内。 （3）DRC 报告网络被分成几个部分： 表示这个网络没有连通，看报告文件，使用选择 CONNECTED COPPER 查找。 另外提醒朋友尽量使用 WIN2000, 减少蓝屏的机会；多几次导出文件，做成新的 DDB 文件，减少文件尺寸和 PROTEL 僵死的机会。如果作较复杂得设计，尽量不要使 用自动布线。 在 PCB 设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它 而做的， 在整个PCB 中，以布线的设计过程限定最高，技巧最细、工作量最大。 PCB 布线有单面布线、 双面布线及多层布线。布线的方式也有两种：自动布线及交 互式布线，在自动布线之前， 可以用交互式预先对要求比较严格的线进行布线， 输入端与输出端的边线应避免相邻平行， 以免产生反射干扰。必要时应加地线隔 离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。 自动布线的布通率，依赖于良好的布局，布线规则可以预先设定， 包括走线的弯 曲次数、导通孔的数目、步进的数目等。一般先进行探索式布经线，快速地把短线 连通， 然后进行迷宫式布线，先把要布的连线进行全局的布线路径优化，它可以 根据需要断开已布的线。 并试着重新再布线，以改进总体效果。 对目前高密度的 PCB 设计已感觉到贯通孔不太适...
