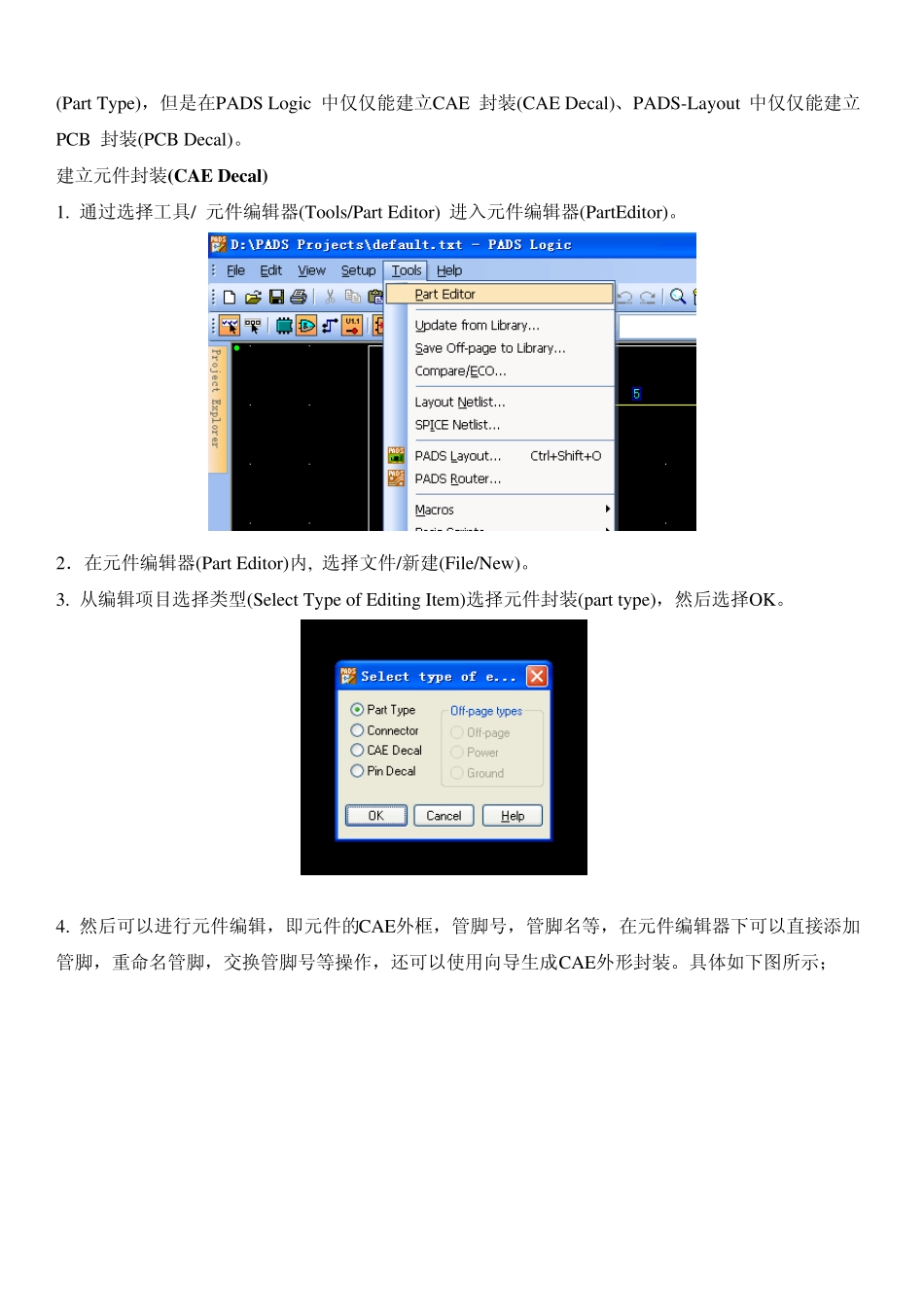

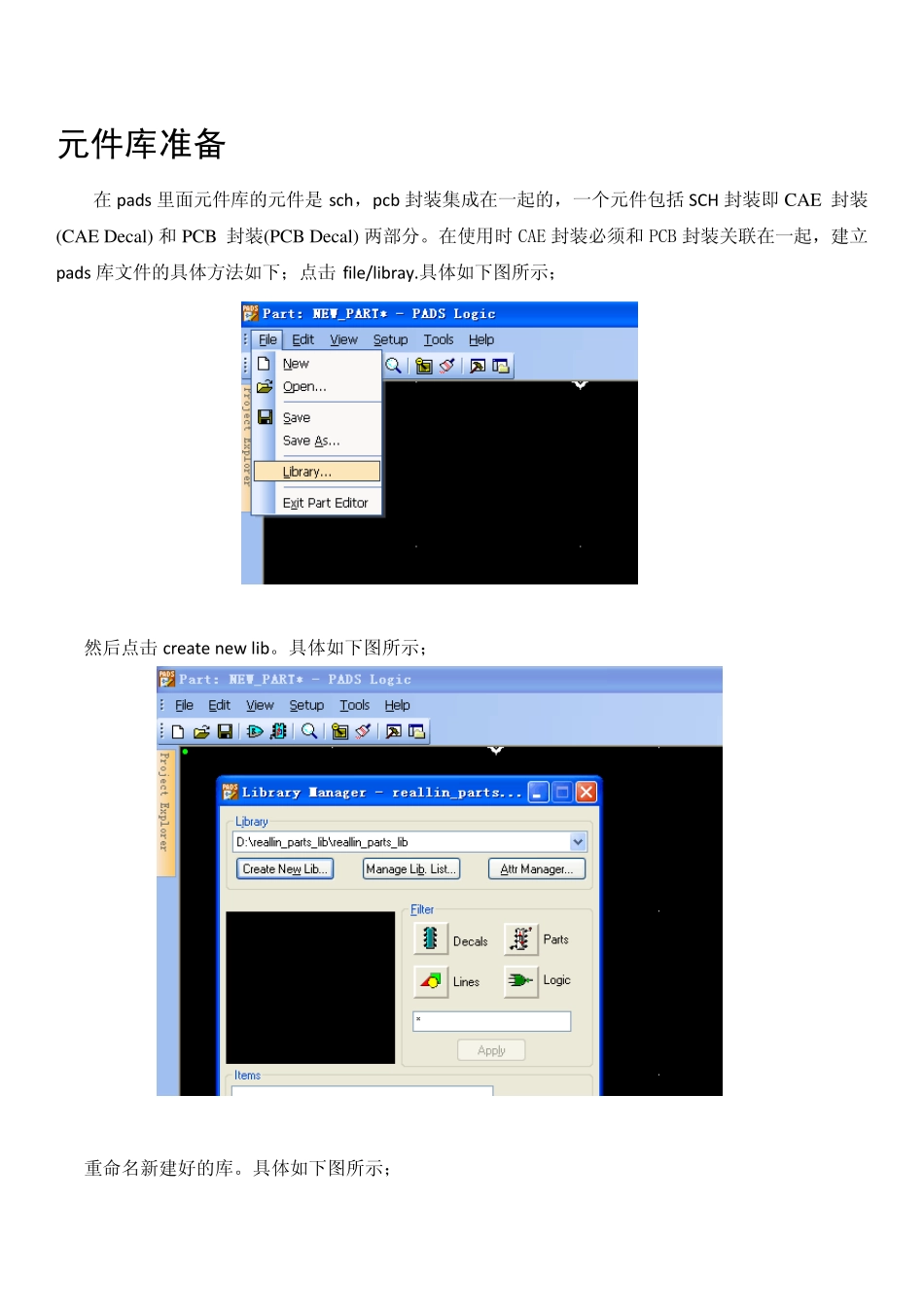

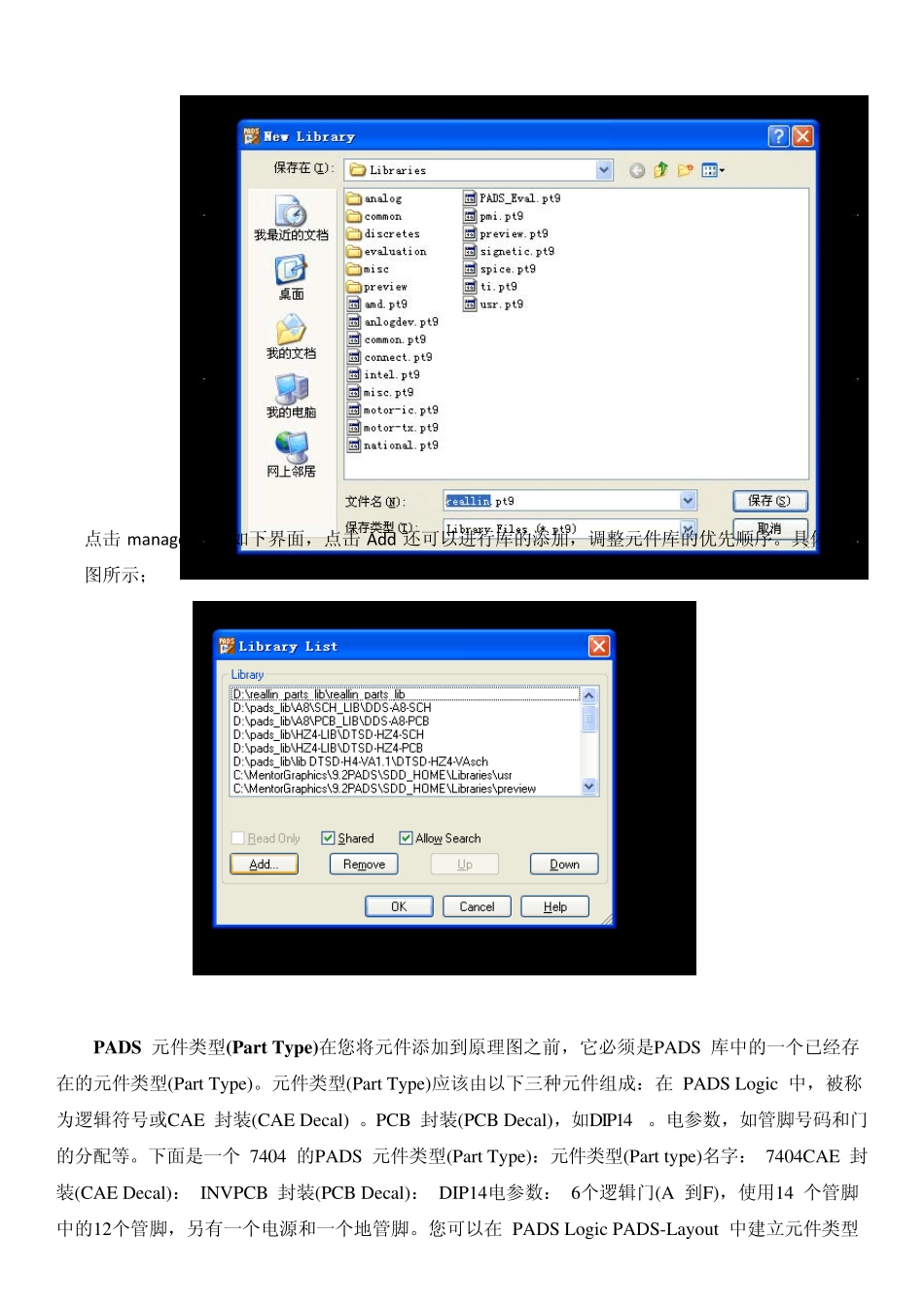

元件库准备 在pads 里面元件库的元件是sch，pcb 封装集成在一起的，一个元件包括SCH 封装即CAE 封装(CAE Decal) 和PCB 封装(PCB Decal) 两部分。在使用时 CAE 封装必须和PCB 封装关联在一起，建立pads 库文件的具体方法如下；点击 file/libray.具体如下图所示； 然后点击 create new lib。具体如下图所示； 重命名新建好的库。具体如下图所示； 点击manage 弹出如下界面，点击Add 还可以进行库的添加，调整元件库的优先顺序。具体如下图所示； PADS 元件类型(Part Ty pe)在您将元件添加到原理图之前，它必须是PADS 库中的一个已经存在的元件类型(Part Ty pe)。元件类型(Part Ty pe)应该由以下三种元件组成：在 PADS Logic 中，被称为逻辑符号或CAE 封装(CAE Decal) 。PCB 封装(PCB Decal)，如DIP14 。电参数，如管脚号码和门的分配等。下面是一个 7404 的PADS 元件类型(Part Ty pe)：元件类型(Part ty pe)名字： 7404CAE 封装(CAE Decal)： INVPCB 封装(PCB Decal)： DIP14电参数： 6个逻辑门(A 到F)，使用14 个管脚中的12个管脚，另有一个电源和一个地管脚。您可以在 PADS Logic PADS-Lay ou t 中建立元件类型 (Part Type)，但是在PADS Logic 中仅仅能建立CAE 封装(CAE Decal)、PADS-Layout 中仅仅能建立PCB 封装(PCB Decal)。 建立元件封装(CAE Decal) 1. 通过选择工具/ 元件编辑器(Tools/Part Editor) 进入元件编辑器(PartEditor)。 2．在元件编辑器(Part Editor)内, 选择文件/新建(File/New)。 3. 从编辑项目选择类型(Select Type of Editing Item)选择元件封装(part type)，然后选择OK。 4. 然后可以进行元件编辑，即元件的CAE外框，管脚号，管脚名等，在元件编辑器下可以直接添加管脚，重命名管脚，交换管脚号等操作，还可以使用向导生成CAE外形封装。具体如下图所示； 5.编辑好元件之后，点击retu rn to part。在弹出的对话框中点击选是。具体如下图所示； 6.然后进行元件的属性编辑，具体如下图所示； 如下图所示进行元件逻辑类型，PCB封装的关联，逻辑门，管脚号，管脚名等的编辑，最后进行保存。注意添加关联的PCB封装可以选择多个将会被用到的封装，在原理图中则可对单个元件进行封装的选择，也就是说只有在元件PCB封装选择项里面关联过的PCB封装才能被使用，关联的PCB封装可以是本库的也可以是其他库的封装。 建立PCB Decal Ed...
