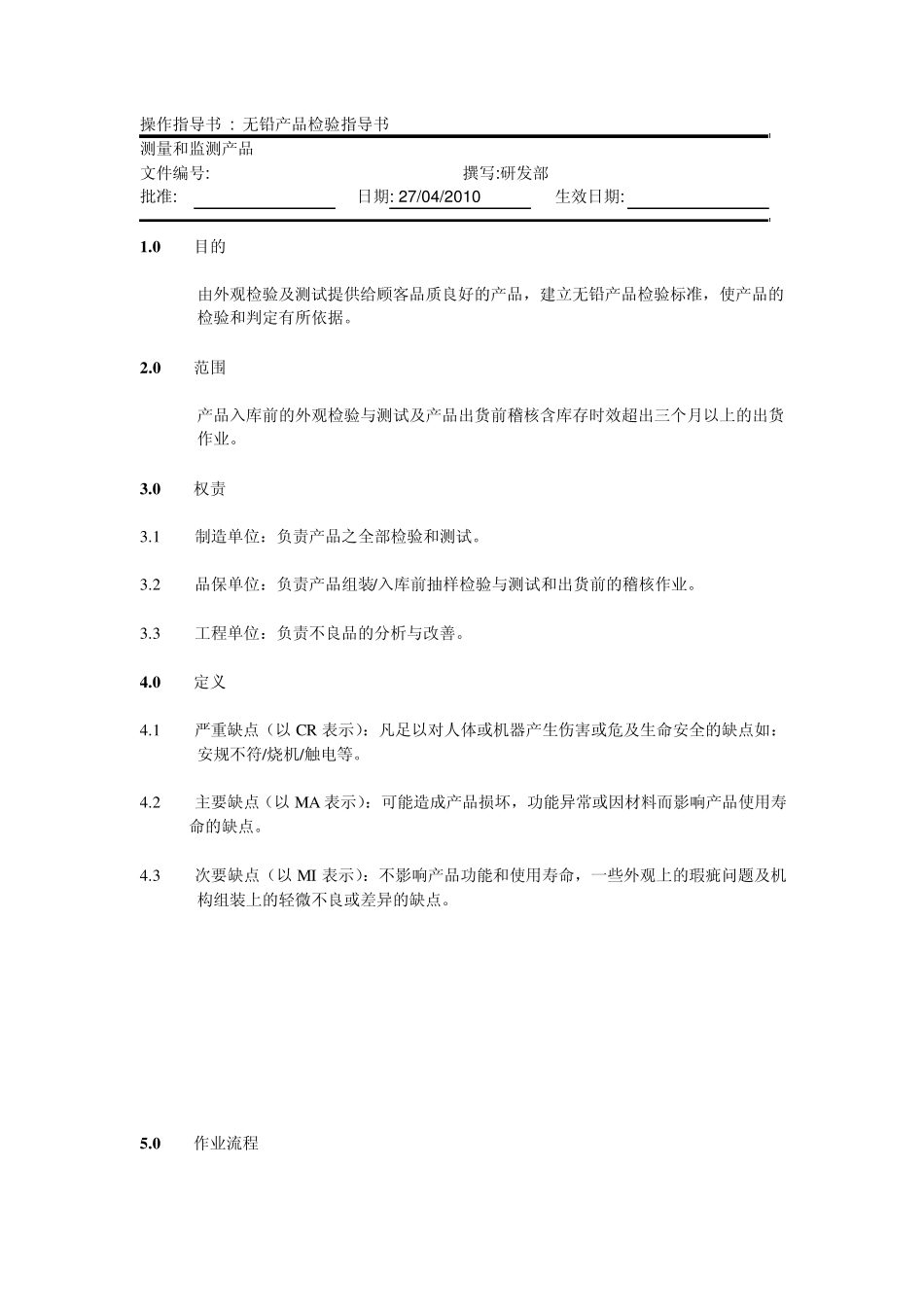

操作指导书 : 无铅产品检验指导书 测量和监测产品 文件编号: 撰写:研发部 批准: 日期: 27/04/2010 生效日期: 1 .0 目的 由外观检验及测试提供给顾客品质良好的产品，建立无铅产品检验标准，使产品的检验和判定有所依据。 2 .0 范围 产品入库前的外观检验与测试及产品出货前稽核含库存时效超出三个月以上的出货作业。 3 .0 权责 3.1 制造单位：负责产品之全部检验和测试。 3.2 品保单位：负责产品组装/入库前抽样检验与测试和出货前的稽核作业。 3.3 工程单位：负责不良品的分析与改善。 4 .0 定义 4.1 严重缺点（以 CR表示）：凡足以对人体或机器产生伤害或危及生命安全的缺点如：安规不符/烧机/触电等。 4.2 主要缺点（以 MA 表示）：可能造成产品损坏，功能异常或因材料而影响产品使用寿命的缺点。 4.3 次要缺点（以 MI 表示）：不影响产品功能和使用寿命，一些外观上的瑕疵问题及机构组装上的轻微不良或差异的缺点。 5 .0 作业流程 操作指导书 : 无铅产品检验指导书 文件编号: 批准： 生效日期: Pag e 2 o f 6 6 .0 作业内容 6.1 检验条件：为防止部件或组件的污染，必须选择具有EOS/ESD 全防护功能的手套或指套且佩带静电环作业，光源为白色日光灯，光线强度必须在100Lux以上，10 秒内清晰可见。 6.2 检验方式：将待验品置于距两眼约40cm 处，上下左右45º，以目视或三倍放大镜检查。 6.3 检验判定标准：（依QS9000 C=0 AQL=0.4%抽样水准进行抽样；如客户有特殊要求时，依客户允收标准判定） 抽样计划：MIL-STD-105E LEVEL Ⅱ正常型单次抽样 判定标准：严重缺点（CR）AQL 0% 主要缺点（MA）AQL 0.15% 次要缺点（MI）AQL 0.65% 6 .0 作业内容 6.1 检验条件：为防止部件或组件的污染，必须选择具有EOS/ESD 全防护功能的手套或指套且佩带静电环作业，光源为白色日光灯，光线强度必须在100Lux以上，10 秒内清晰可见。 6.2 检验方式：将待验品置于距两眼约40cm 处，上下左右45º，以目视或三倍放大镜检制造外观检验 OQC 待验区 OQC 进行外观抽验 判定 合格区 不合格区 NG OK OK 品 操作指导书 : 无铅产品检验指导书 文件编号: 批准： 生效日期: Pag e 3 o f 6 查。 6.3 各项检验标准 6.3.1 SMT 检验规范 项次 检验项目 检验标准 CR MA MI 01 SMT零件焊点空焊 √ 02 SMT零件焊点冷焊 用牙签轻拨零件引脚,若能拨...
