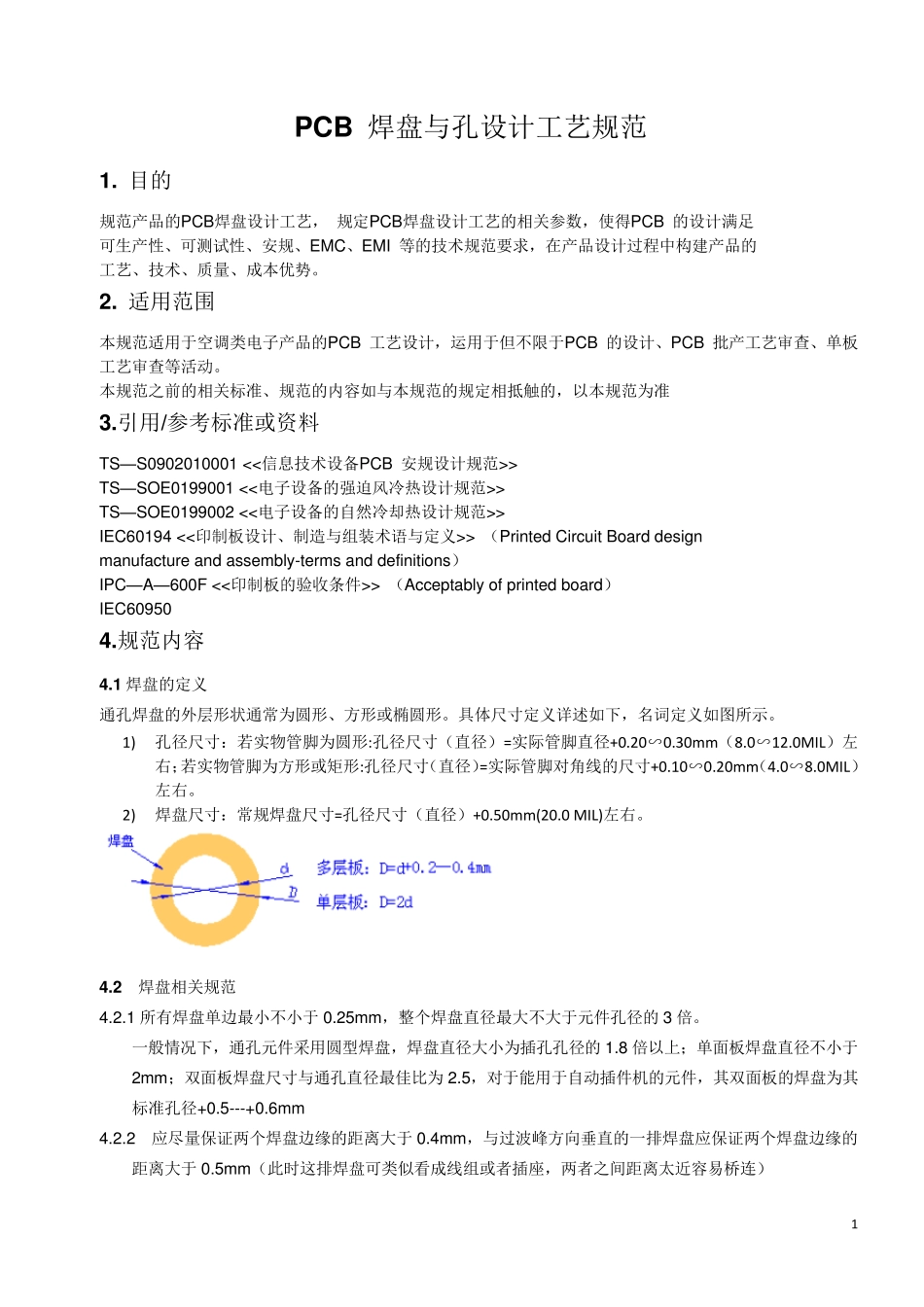

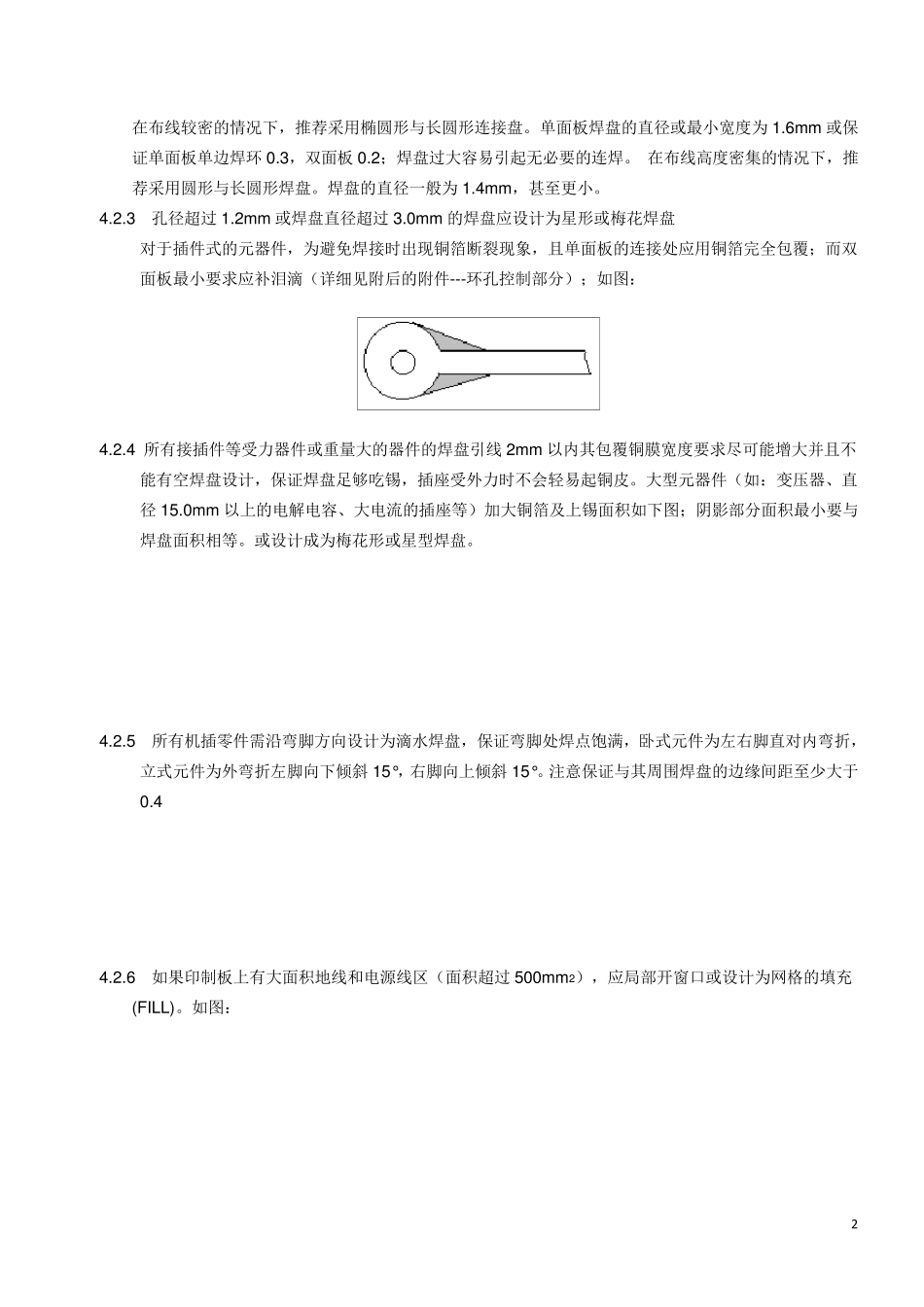

1 PCB 焊盘与孔设计工艺规范 1. 目的 规范产品的PCB焊盘设计工艺， 规定PCB焊盘设计工艺的相关参数，使得PCB 的设计满足可生产性、可测试性、安规、EMC、EMI 等的技术规范要求，在产品设计过程中构建产品的工艺、技术、质量、成本优势。 2. 适用范围 本规范适用于空调类电子产品的PCB 工艺设计，运用于但不限于PCB 的设计、PCB 批产工艺审查、单板工艺审查等活动。 本规范之前的相关标准、规范的内容如与本规范的规定相抵触的，以本规范为准 3.引用/参考标准或资料 TS—S0902010001 <<信息技术设备PCB 安规设计规范>> TS—SOE0199001 <<电子设备的强迫风冷热设计规范>> TS—SOE0199002 <<电子设备的自然冷却热设计规范>> IEC60194 <<印制板设计、制造与组装术语与定义>> （Printed Circuit Board design manufacture and assembly-terms and definitions） IPC—A—600F <<印制板的验收条件>> （Acceptably of printed board） IEC60950 4.规范内容 4.1 焊盘的定义 通孔焊盘的外层形状通常为圆形、方形或椭圆形。具体尺寸定义详述如下，名词定义如图所示。 1) 孔径尺寸：若实物管脚为圆形:孔径尺寸（直径）=实际管脚直径+0.20∽0.30mm（8.0∽12.0MIL）左右；若实物管脚为方形或矩形:孔径尺寸（直径）=实际管脚对角线的尺寸+0.10∽0.20mm（4.0∽8.0MIL）左右。 2) 焊盘尺寸：常规焊盘尺寸=孔径尺寸（直径）+0.50mm(20.0 MIL)左右。 4.2 焊盘相关规范 4.2.1 所有焊盘单边最小不小于 0.25mm，整个焊盘直径最大不大于元件孔径的 3 倍。 一般情况下，通孔元件采用圆型焊盘，焊盘直径大小为插孔孔径的 1.8 倍以上；单面板焊盘直径不小于2mm；双面板焊盘尺寸与通孔直径最佳比为 2.5，对于能用于自动插件机的元件，其双面板的焊盘为其标准孔径+0.5---+0.6mm 4.2.2 应尽量保证两个焊盘边缘的距离大于 0.4mm，与过波峰方向垂直的一排焊盘应保证两个焊盘边缘的距离大于 0.5mm（此时这排焊盘可类似看成线组或者插座，两者之间距离太近容易桥连） 2 在布线较密的情况下，推荐采用椭圆形与长圆形连接盘。单面板焊盘的直径或最小宽度为 1.6mm 或保证单面板单边焊环 0.3，双面板 0.2；焊盘过大容易引起无必要的连焊。 在布线高度密集的情况下，推荐采用圆形与长圆形焊盘。焊盘的直径一般为 1.4mm，甚至更小。 4.2.3 孔径超过 1.2mm 或焊盘直径超过 3.0mm 的焊盘应设计为星形或梅花...
