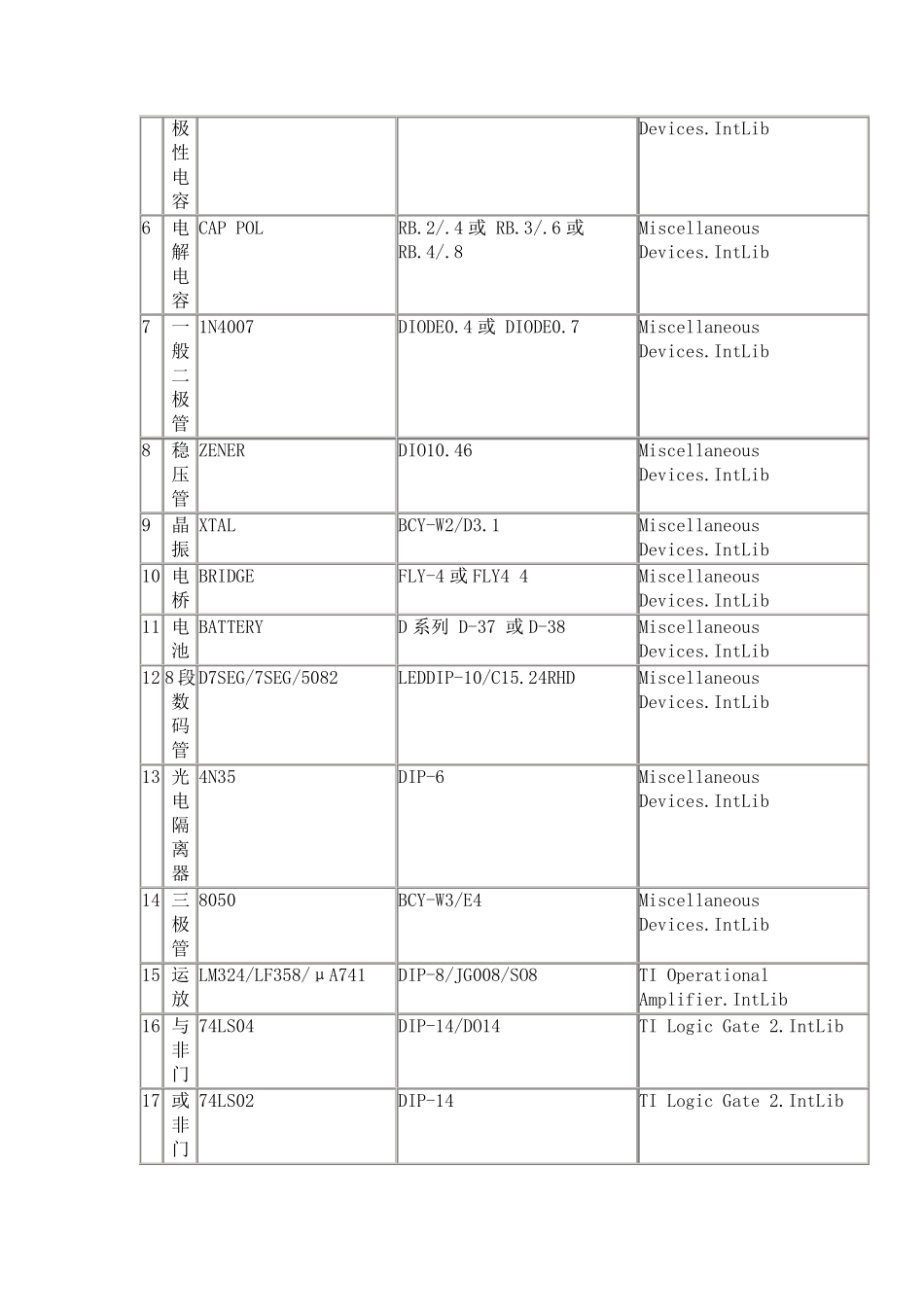

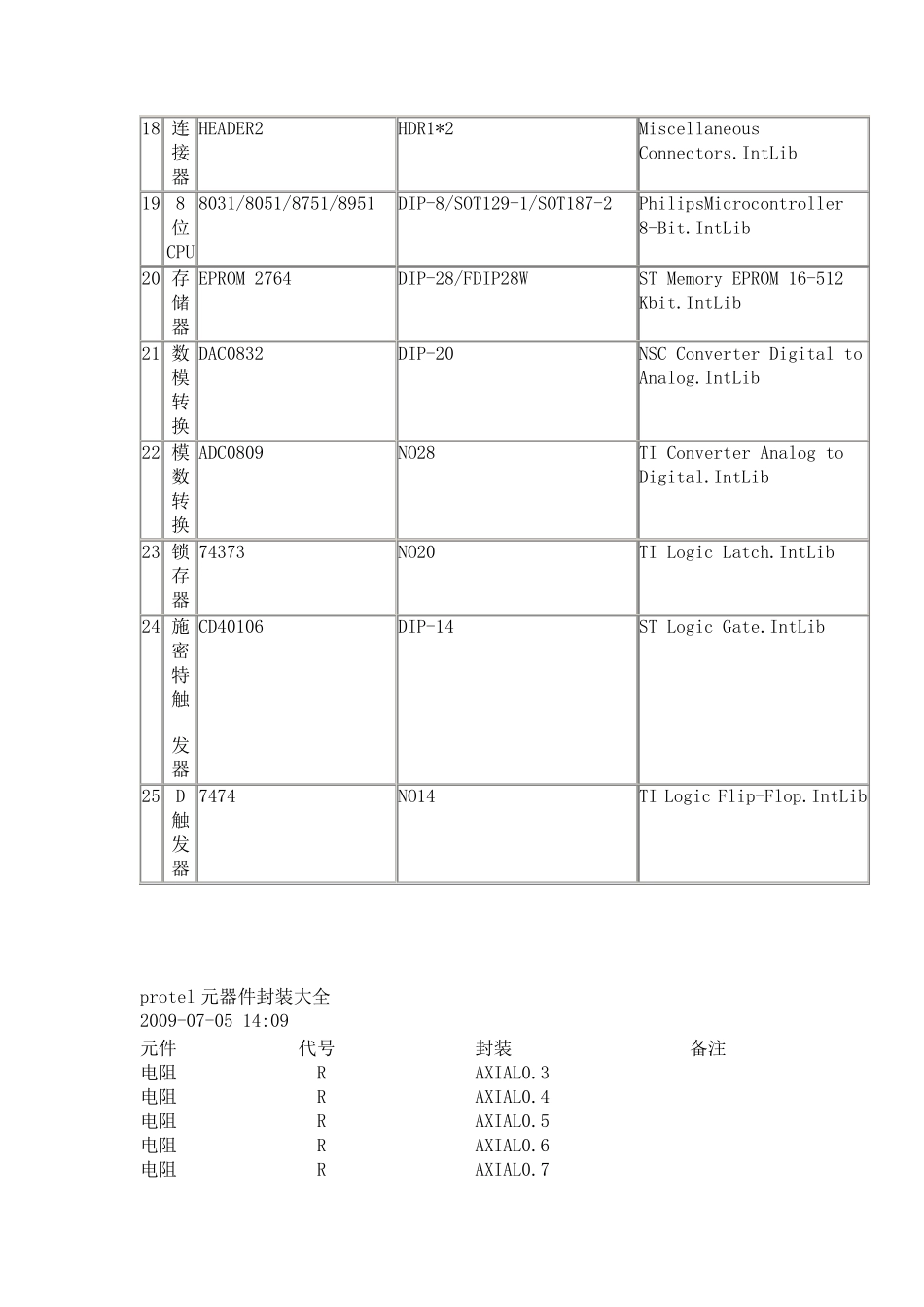

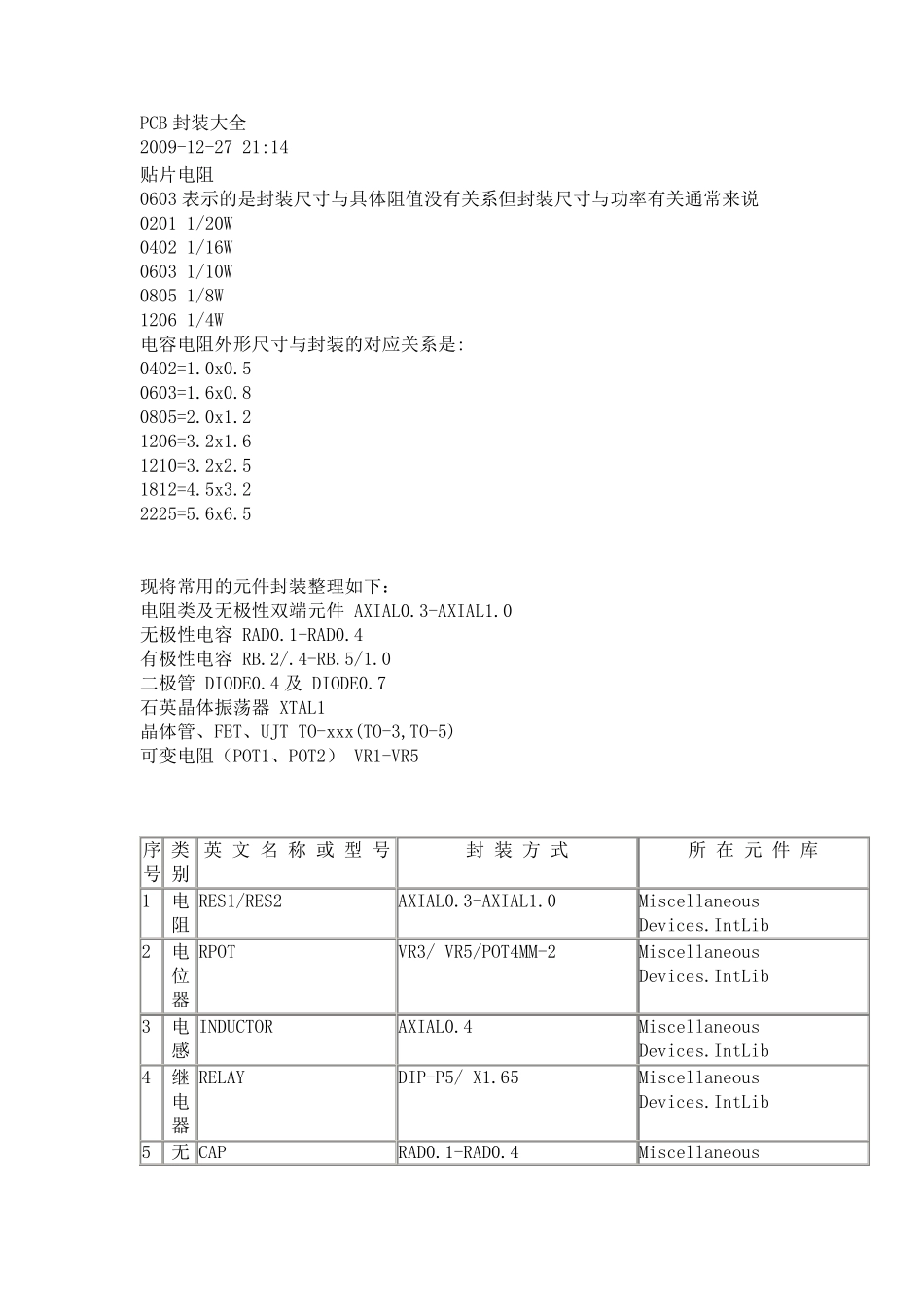

PCB 封装大全 2009-12-27 21:14 贴片电阻 0603 表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 现将常用的元件封装整理如下： 电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0 无极性电容 RAD0.1-RAD0.4 有极性电容 RB.2/.4-RB.5/1.0 二极管 DIODE0.4 及 DIODE0.7 石英晶体振荡器 XTAL1 晶体管、FET、UJT TO-xxx(TO-3,TO-5) 可变电阻（POT1、POT2） VR1-VR5 序号 类 别 英 文 名 称 或 型 号 封 装 方 式 所 在 元 件 库 1 电 阻 RES1/RES2 AXIAL0.3-AXIAL1.0 Miscellaneous Devices.IntLib 2 电 位 器 RPOT VR3/ VR5/POT4MM-2 Miscellaneous Devices.IntLib 3 电 感 INDUCTOR AXIAL0.4 Miscellaneous Devices.IntLib 4 继 电 器 RELAY DIP-P5/ X1.65 Miscellaneous Devices.IntLib 5 无CAP RAD0.1-RAD0.4 Miscellaneous 极性电容 Devices.IntLib 6 电 解 电 容 CAP POL RB.2/.4 或 RB.3/.6 或 RB.4/.8 Miscellaneous Devices.IntLib 7 一般二极管 1N4007 DIODE0.4 或 DIODE0.7 Miscellaneous Devices.IntLib 8 稳 压 管 ZENER DIO10.46 Miscellaneous Devices.IntLib 9 晶 振 XTAL BCY-W2/D3.1 Miscellaneous Devices.IntLib 10 电 桥 BRIDGE FLY-4 或FLY4 4 Miscellaneous Devices.IntLib 11 电 池 BATTERY D 系列 D-37 或D-38 Miscellaneous Devices.IntLib 12 8 段数码管 D7SEG/7SEG/5082 LEDDIP-10/C15.24RHD Miscellaneous Devices.IntLib 13 光电隔离器 4N35 DIP-6 Miscellaneous Devices.IntLib 14 三 极 管 8050 BCY-W3/E4 Miscellaneous Devices.IntLib 15 运 放 LM324/LF358/μA741 DIP-8/JG008/SO8 TI Operational Amplifier.IntLib 16 与 非 门 74LS04 DIP-14/DO14 TI Logic Gate 2.IntLib 17 或 非 门 74LS02 DIP-14 TI Logic Gate 2.IntLib 18 连 接 器 HEADER2 HDR1*2 Miscellaneous Connectors.IntLib 19 8 位 CPU 8031/8051/8751/8951 DIP-8/SOT129-1/SOT187-2 PhilipsMicrocontroller ...
