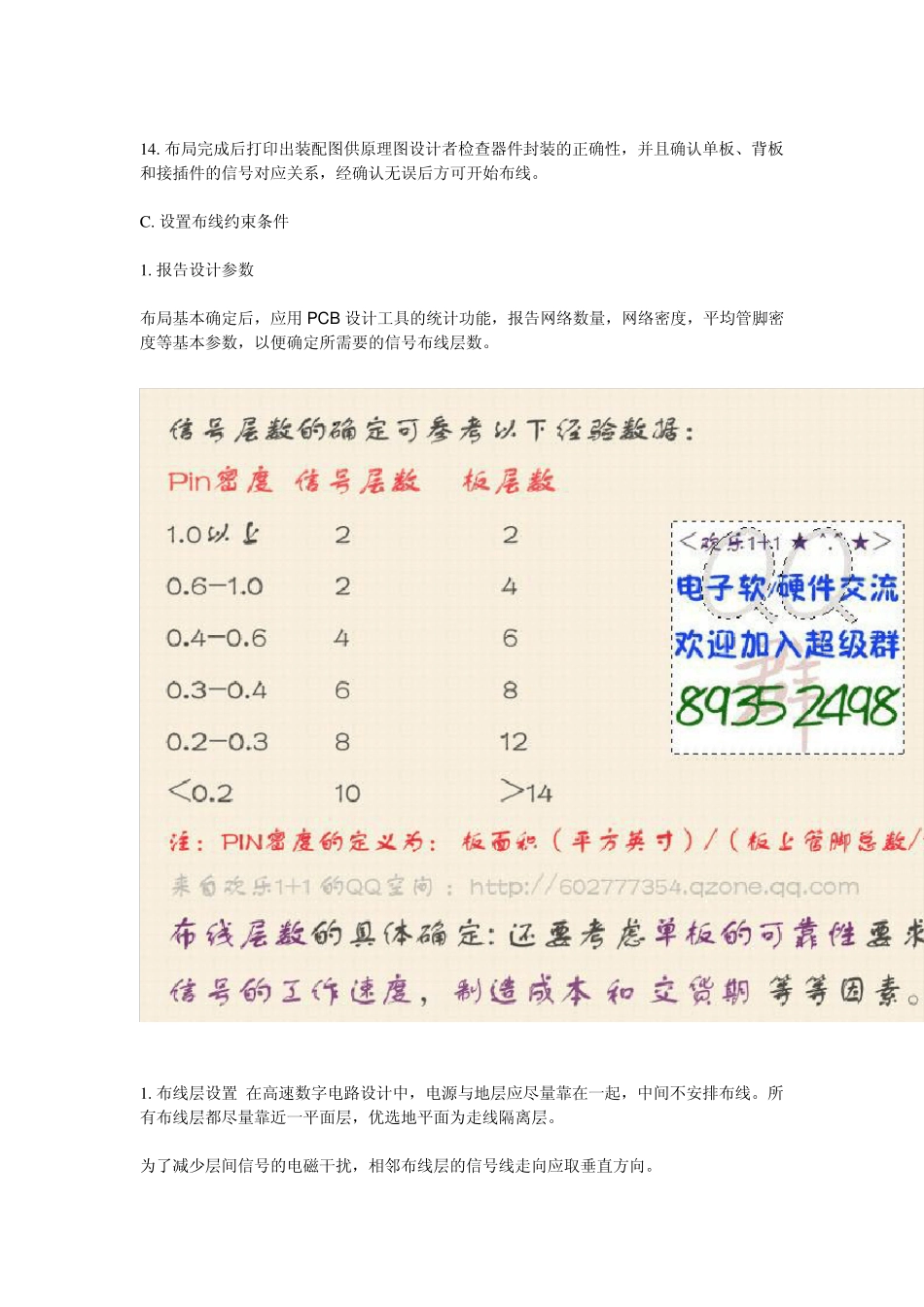

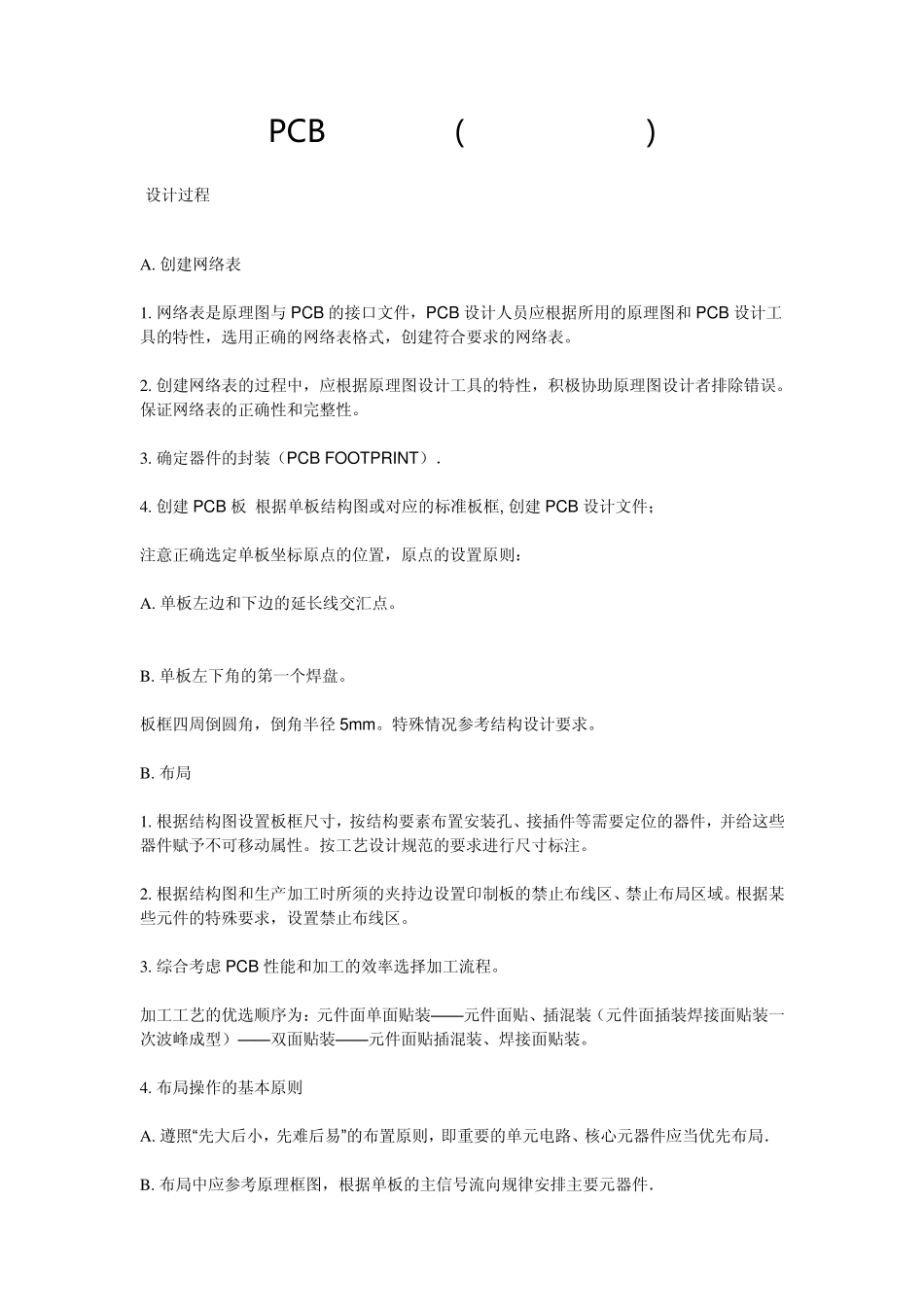

PCB 布线规范( 经典总结版 ) 设计过程 A. 创建网络表 1. 网络表是原理图与PCB 的接口文件，PCB 设计人员应根据所用的原理图和PCB 设计工具的特性，选用正确的网络表格式，创建符合要求的网络表。 2. 创建网络表的过程中，应根据原理图设计工具的特性，积极协助原理图设计者排除错误。保证网络表的正确性和完整性。 3. 确定器件的封装（PCB FOOTPRINT）． 4. 创建PCB 板 根据单板结构图或对应的标准板框, 创建PCB 设计文件； 注意正确选定单板坐标原点的位置，原点的设置原则： A. 单板左边和下边的延长线交汇点。 B. 单板左下角的第一个焊盘。 板框四周倒圆角，倒角半径5m m 。特殊情况参考结构设计要求。 B. 布局 1. 根据结构图设置板框尺寸，按结构要素布置安装孔、接插件等需要定位的器件，并给这些器件赋予不可移动属性。按工艺设计规范的要求进行尺寸标注。 2. 根据结构图和生产加工时所须的夹持边设置印制板的禁止布线区、禁止布局区域。根据某些元件的特殊要求，设置禁止布线区。 3. 综合考虑 PCB 性能和加工的效率选择加工流程。 加工工艺的优选顺序为：元件面单面贴装——元件面贴、插混装（元件面插装焊接面贴装一次波峰成型）——双面贴装——元件面贴插混装、焊接面贴装。 4. 布局操作的基本原则 A. 遵照“先大后小，先难后易”的布置原则，即重要的单元电路、核心元器件应当优先布局． B. 布局中应参考原理框图，根据单板的主信号流向规律安排主要元器件． C. 布局应尽量满足以下要求:总的连线尽可能短，关键信号线最短;高电压、大电流信号与小电流，低电压的弱信号完全分开;模拟信号与数字信号分开；高频信号与低频信号分开；高频元器件的间隔要充分． D. 相同结构电路部分，尽可能采用“对称式”标准布局； E. 按照均匀分布、重心平衡、版面美观的标准优化布局； F. 器件布局栅格的设置，一般 IC 器件布局时，栅格应为 50--100 m il,小型表面安装器件，如表面贴装元件布局时，栅格设置应不少于 25m il。 G. 如有特殊布局要求，应双方沟通后确定。 5. 同类型插装元器件在 X 或 Y 方向上应朝一个方向放置。同一种类型的有极性分立元件也要力争在 X 或 Y 方向上保持一致，便于生产和检验。 6. 发热元件要一般应均匀分布，以利于单板和整机的散热，除温度检测元件以外的温度敏感器件应远离发热量大的元器件。 7. 元器件的排列要便于调试和维修，亦即小...
