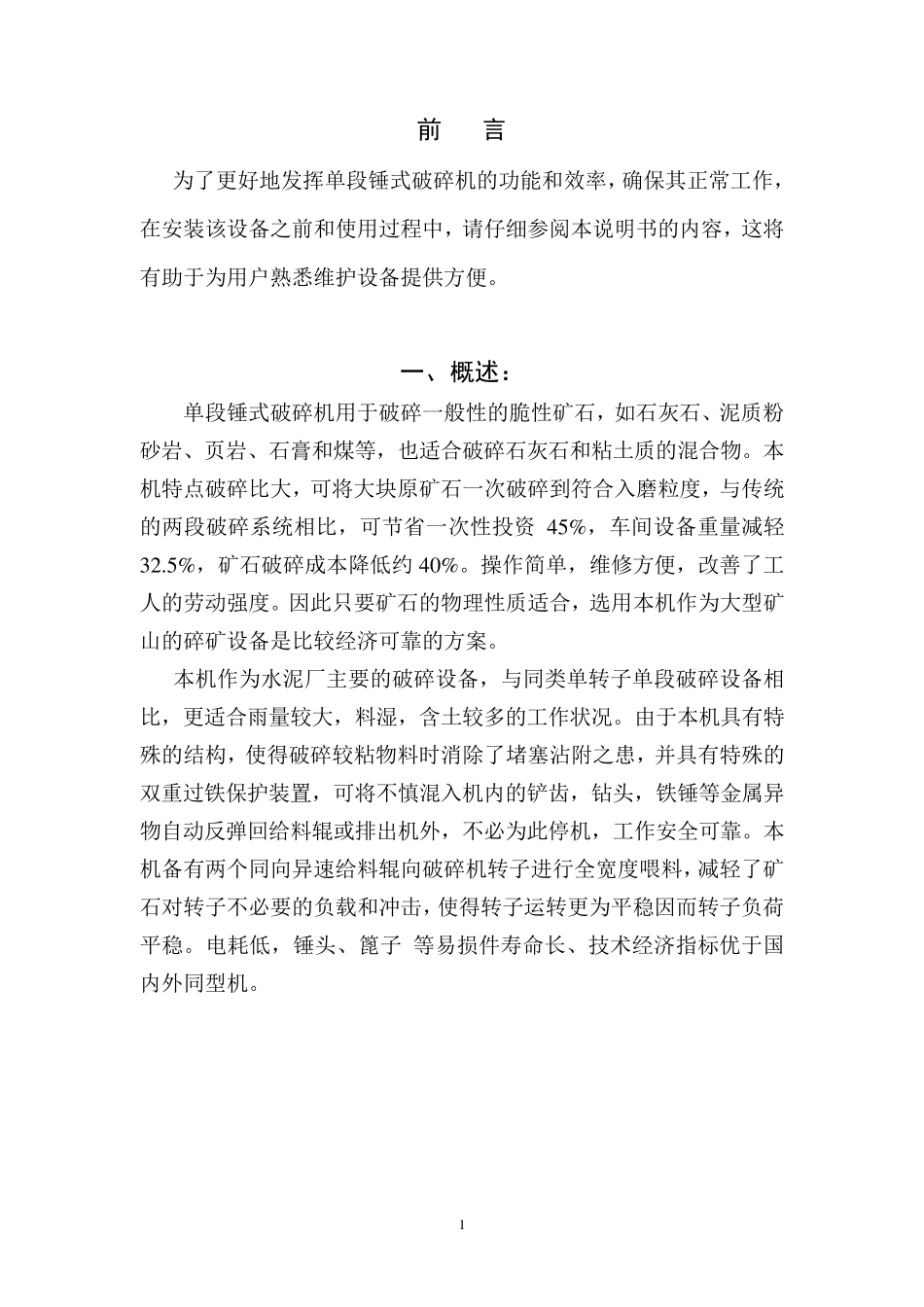

1 前 言 为了更好地发挥单段锤式破碎机的功能和效率，确保其正常工作，在安装该设备之前和使用过程中，请仔细参阅本说明书的内容，这将有助于为用户熟悉维护设备提供方便。 一、概述： 单段锤式破碎机用于破碎一般性的脆性矿石，如石灰石、泥质粉砂岩、页岩、石膏和煤等，也适合破碎石灰石和粘土质的混合物。本机特点破碎比大，可将大块原矿石一次破碎到符合入磨粒度，与传统的两段破碎系统相比，可节省一次性投资 4 5 %，车间设备重量减轻3 2 .5 %，矿石破碎成本降低约 4 0 %。操作简单，维修方便，改善了工人的劳动强度。因此只要矿石的物理性质适合，选用本机作为大型矿山的碎矿设备是比较经济可靠的方案。 本机作为水泥厂主要的破碎设备，与同类单转子单段破碎设备相比，更适合雨量较大，料湿，含土较多的工作状况。由于本机具有特殊的结构，使得破碎较粘物料时消除了堵塞沾附之患，并具有特殊的双重过铁保护装置，可将不慎混入机内的铲齿，钻头，铁锤等金属异物自动反弹回给料辊或排出机外，不必为此停机，工作安全可靠。本机备有两个同向异速给料辊向破碎机转子进行全宽度喂料，减轻了矿石对转子不必要的负载和冲击，使得转子运转更为平稳因而转子负荷平稳。电耗低，锤头、篦子 等易损件寿命长、技术经济指标优于国内外同型机。 2 二． 产品技术参数 （1）主要规格和性能 型号 进料口尺寸 mm 最大进料粒度 mm 转子回转速度 r/min 出料粒度 mm 生产能力 t/h 电机功率 kW PCF-1412 1290X1320 600X600X900 480 ≤25 80--120 220 PCF-1616 1500X1785 800X800X1000 ≤25 180—240 315--355 PCF-1618 1960X2708 900X900X1000 ≤25 240-280 400 PCF-1818 1900X1750 750X750X800 ≤25 300～350 560 PCF- 2018 带送料辊 2828X2480 1000X1000X1000 300 ≤25 350--500 630--710 不带送料辊 2828X2480 1000X1000X1000 300 ≤25--75 350--450 630-710 PCF- 2022 不带送料辊 2443×2540 1000X1000X1500 300 ≤30mm 占90% 600--800 800 带单个送料辊 2288×2460 1000X1000X1500 300 ≤70mm 占90% 600-800 800 带双个送料辊 2288×2460 1000X1000X1500 300 ≤80mm 占90% 700--800 800 注： 特殊机型以合同为准，具体技术参数见合同 3 （2）主要部件的重量 单位：Kg 型号 部件 转子 破碎板 排料篦 子 保险门 给料辊 上壳体 下壳体 驱动...
