pcm200破碎机说明书VIP免费

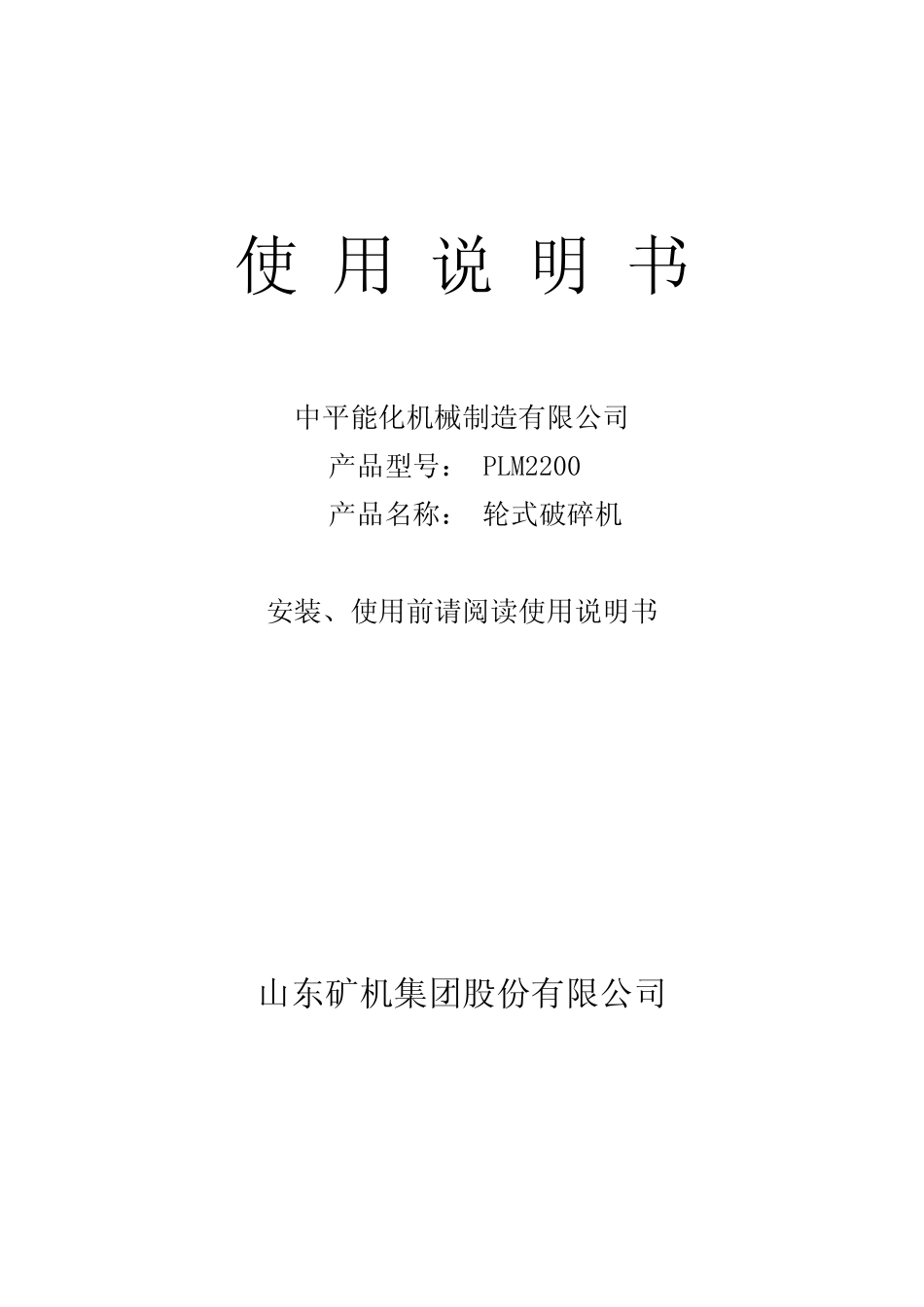

pcm200破碎机说明书_第1页
1/38

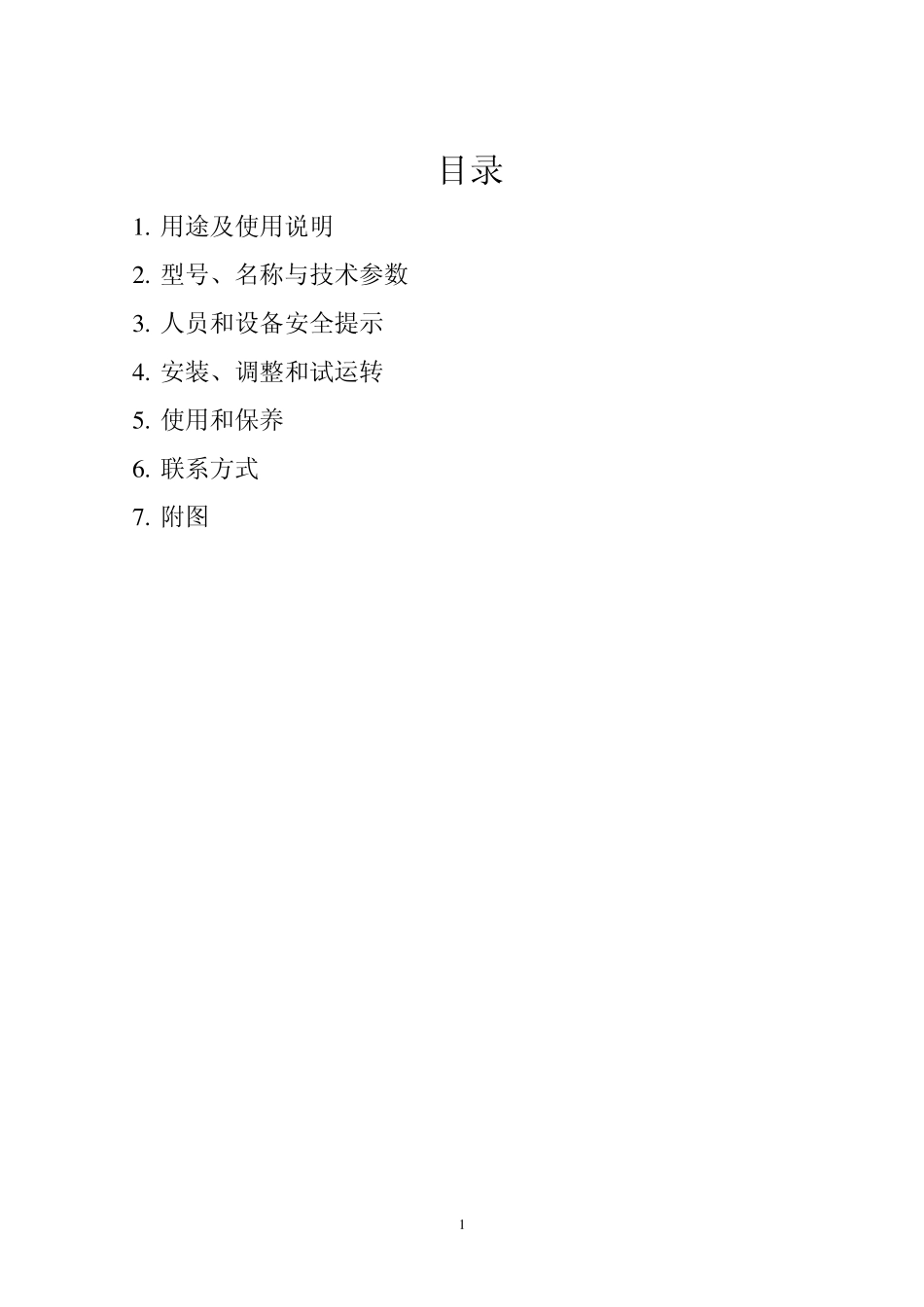

pcm200破碎机说明书_第2页
2/38

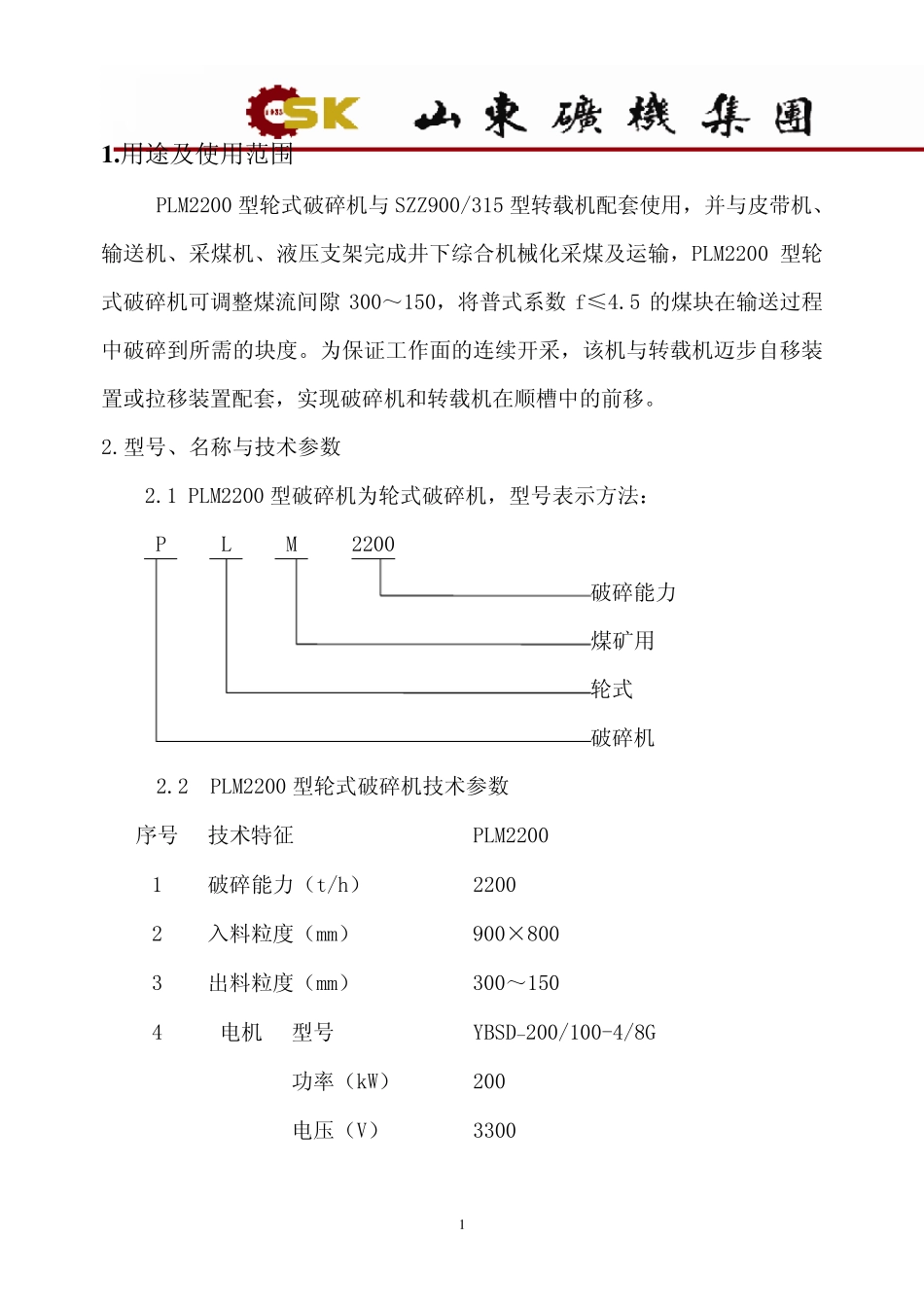

pcm200破碎机说明书_第3页
3/38
使 用 说 明 书 中平能化机械制造有限公司 产品型号: PLM2200 产品名称: 轮式破碎机 安装、使用前请阅读使用说明书 山东矿机集团股份有限公司 1 目录 1 . 用途及使用说明 2 . 型号、名称与技术参数 3 . 人员和设备安全提示 4 . 安装、调整和试运转 5 . 使用和保养 6 . 联系方式 7 . 附图 11 .用途及使用范围 PLM2200 型轮式破碎机与SZZ900/315 型转载机配套使用,并与皮带机、输送机、采煤机、液压支架完成井下综合机械化采煤及运输,PLM2200 型轮式破碎机可调整煤流间隙300~150,将普式系数f≤4.5 的煤块在输送过程中破碎到所需的块度。为保证工作面的连续开采,该机与转载机迈步自移装置或拉移装置配套,实现破碎机和转载机在顺槽中的前移。 2.型号、名称与技术参数 2.1 PLM2200 型破碎机为轮式破碎机,型号表示方法: P L M 2200 破碎能力 煤矿用 轮式 破碎机 2.2 PLM2200 型轮式破碎机技术参数 序号 技术特征 PLM2200 1 破碎能力(t/h) 2200 2 入料粒度(mm) 900×800 3 出料粒度(mm) 300~150 型号 YBSD-200/100-4/8G 功率(kW) 200 4 电机 电压(V) 3300 2转速(r/min) 1480/735 5 破碎机主轴转速(r/min)370 6 破碎锤头冲击速度(m/s)20 7 破碎机锤头数(个) 8 8 进口尺寸(mm) 900×875 9 出口尺寸(mm) 900×530 10 驱动装置的结构和类型 皮带轮传动 11 大小皮带轮节圆直径(mm)1250/315 12 V 带规格 SPC-5600 GB12731(10 根) 13 机器外形尺寸(mm) 3540×2037×1790 14 机器总重(t) 17.813 3.人员和设备安全提示 3.1 概述: 以下术语用于提示潜在的危险和危险的严重性,当您在操作和维护轮式破碎机之前一定要认真阅读和理解。 3.1.1 危险! 危险提示是使您引起对危险性的小心,否则将导致严重受伤或死亡,如果不采取合适的预防措施,事故将肯定发生。 3.1.2 警告! 警告提示是使您引起对危险性的警惕,否则将导致受伤或死亡,如果不采取合适的预防措施,事故将会发生。 33.1.3 小 心 ! 小 心 提 示 是 使 您 引 起 对 危 险 性 的 小 心 , 否 则 将 导 致 人 身 伤 害 或 设 备损 坏 。 这 类 危 险 性 通 常 是 不 严 重 的 , 但 发 展 下 去 后 果 是 可 怕 的 , 如 果不 采 取 合 适 的 预 防 措 施 ,...
