动力触探仪检测地基承载力试验方法VIP免费

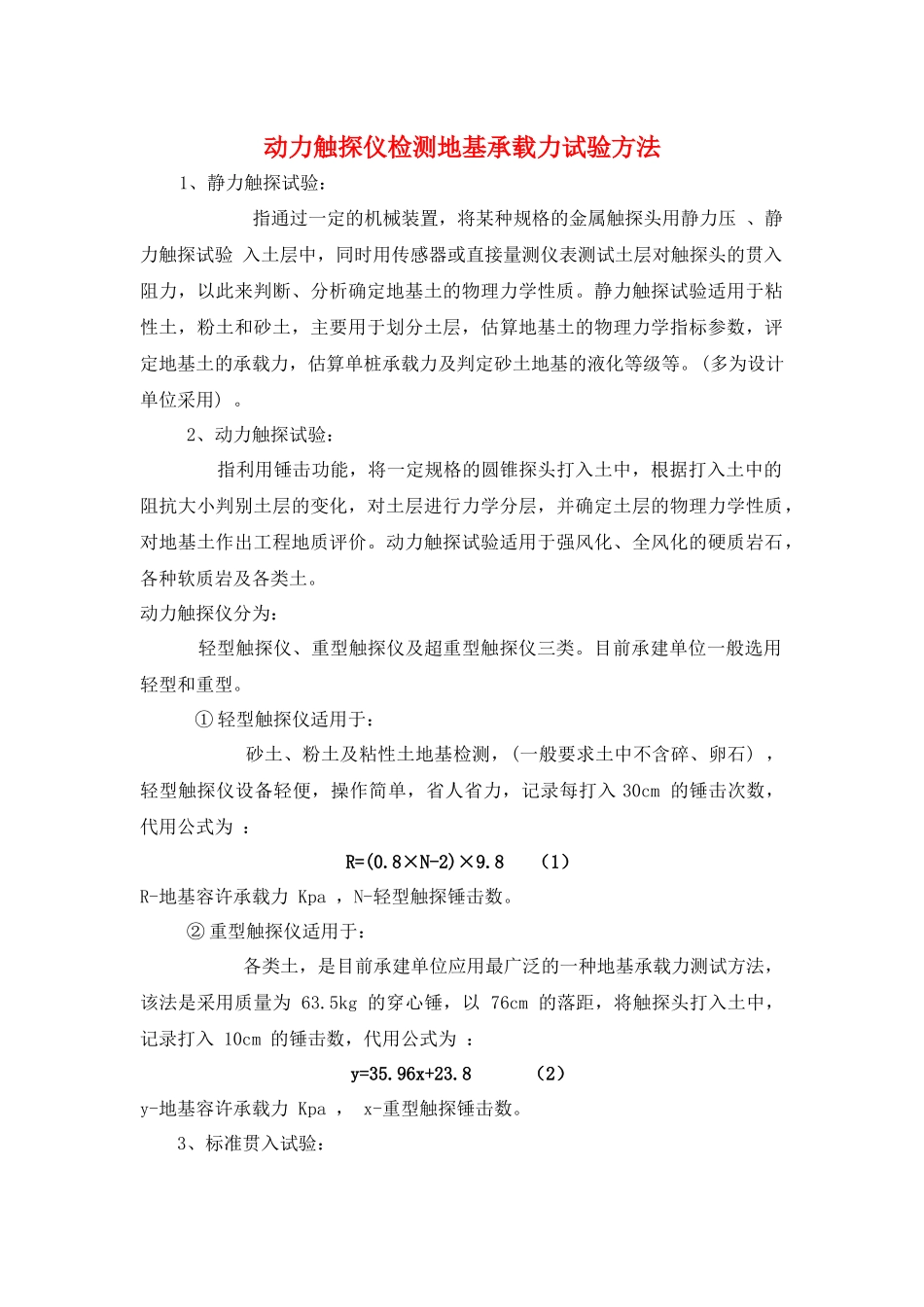

动力触探仪检测地基承载力试验方法1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压、静力触探试验入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。(多为设计单位采用)。2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土。动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。目前承建单位一般选用轻型和重型。①轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石)，轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm的锤击次数，代用公式为：R=(0.8×N-2)×9.8（1）R-地基容许承载力Kpa，N-轻型触探锤击数。②重型触探仪适用于：各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg的穿心锤，以76cm的落距，将触探头打入土中，记录打入10cm的锤击数，代用公式为：y=35.96x+23.8（2）y-地基容许承载力Kpa，x-重型触探锤击数。3、标准贯入试验：标准贯入仪试验是动力触探类型之一，其利用质量为63.5kg的标准贯入试验：穿心锤，以76cm的恒定高度上自由落下，将一定规格的触探头打入土中15cm，然后开始记录锤击数目，接着将标准贯入器再打入土中30cm，用此30cm的锤击数(N)作为标准贯入试验指标，标准贯入试验是国内广泛应用的一种现场原位测试手段，它不仅可用于砂土的测试，也可用于粘性土的测试。锤击数(N)的结果不仅可用于判断砂土的密实度，粘性土的稠度，地基土的容许承载力，砂土的振动液化，桩基承载力，同时也是地基处理效果的一种重要方法轻型动力触探轻型圆锥动力触探是利用一定的锤击能量(锤重10kg)，将一定规格的圆锥探头打入土中，根据贯入锤击数判别土层的类别，确定土的工程性质，对地基土做出综合评价。目录1前言2工程概况3轻型动力触探检测方法1.4资料整理及成果应用1.5结语1前言2工程概况3轻型动力触探检测方法1.4资料整理及成果应用1.5结语1前言由于轻型圆锥动力触探设备简单，使用方便，可用于以下几方面的工作：轻型动力触探图解1)提供浅基础地基承载力、变形模量；2)检验地基土的夯实程度；3)检验基底是否存在下卧软层。随着基建投资的加大，工程建设如雨后春笋般涌现。对于浅基础工程，通常用平板载荷试验检测地基承载力，需要消耗较长的时间、较高的人力物力。本文介绍的轻型动力触探实验能简便、快捷的检测浅地基承载力，而且费用便宜。下面以工程实例论述轻型动力触探试验在基槽验收中检测地基承载力的应用。2工程概况长沙市某楼盘，位于浏阳河畔，地势起伏相对较小，大部分是耕地和农田，耕地和农田的土质为耕植土和淤泥层(耕地0－30cm为耕植土，农田0－80cm为淤泥层，饱和、软塑－流塑，颜色为黑色－灰色)，底层土质为粉质粘土，颜色为灰色、硬塑。3轻型动力触探检测方法3．1设备轻型圆锥动力触探设备。3．2试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm，使其自由下落。在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。3．3检测结果工地现场基槽已开挖到持力层粉质粘土，通过现场随机选点触探，该楼盘第61栋和57栋的轻型圆锥动力触探结果如表1所示：由于第57栋基槽开挖以后遭雨水浸泡，地基承载力明显受到影响，特别是面层(0－30cm)偏低严重，必须挖掉...
