动态磁盘RAID技术VIP免费

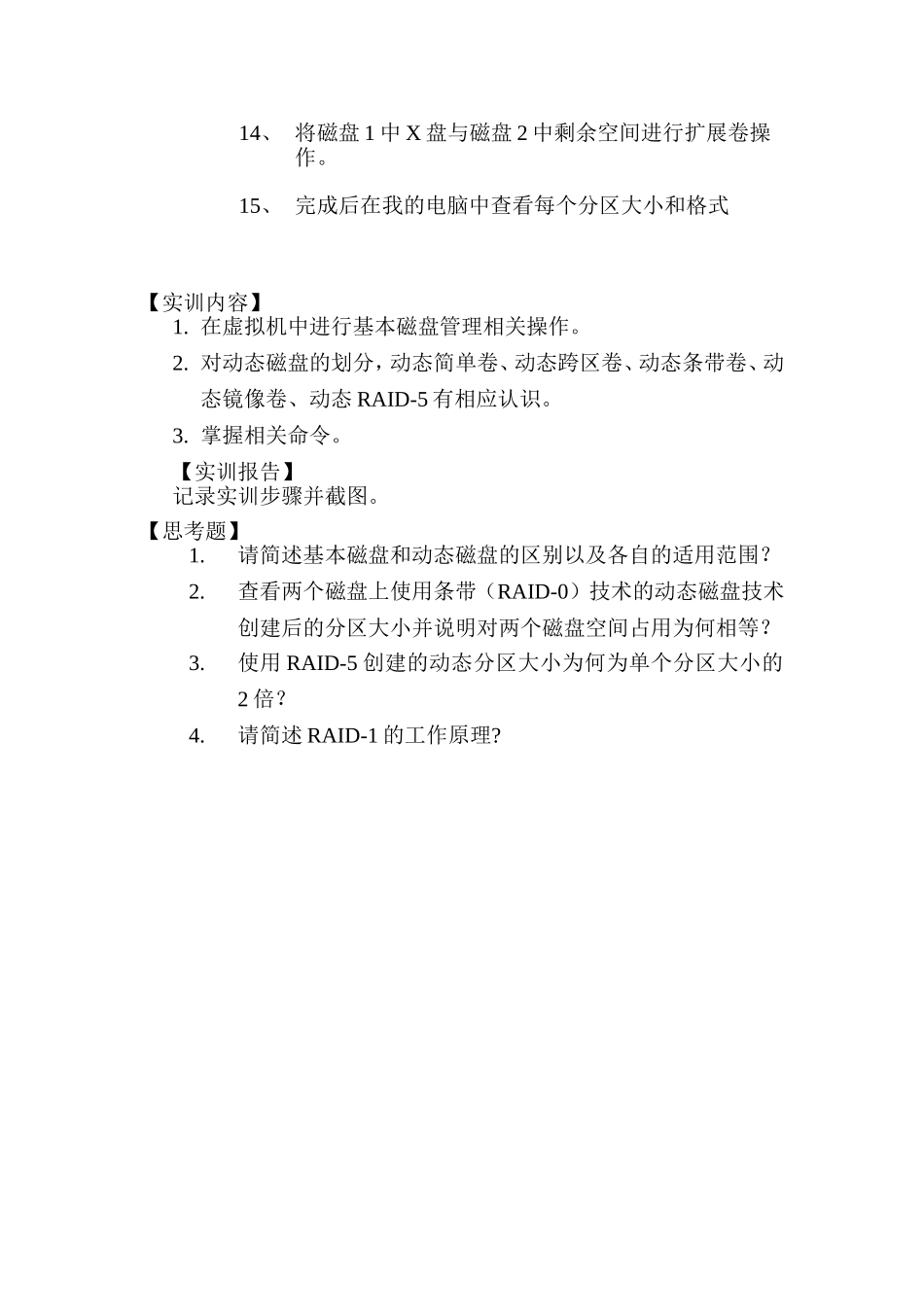

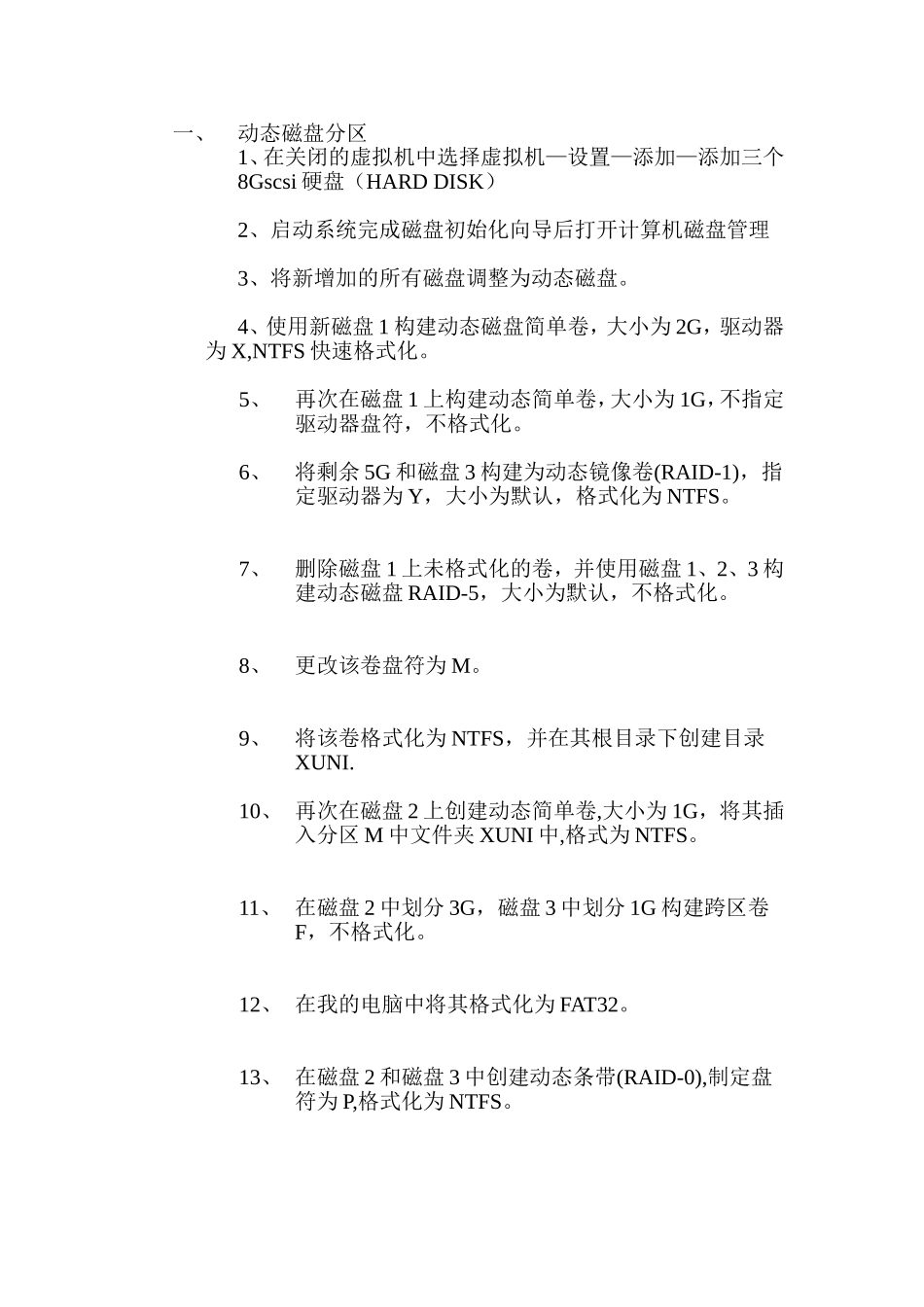

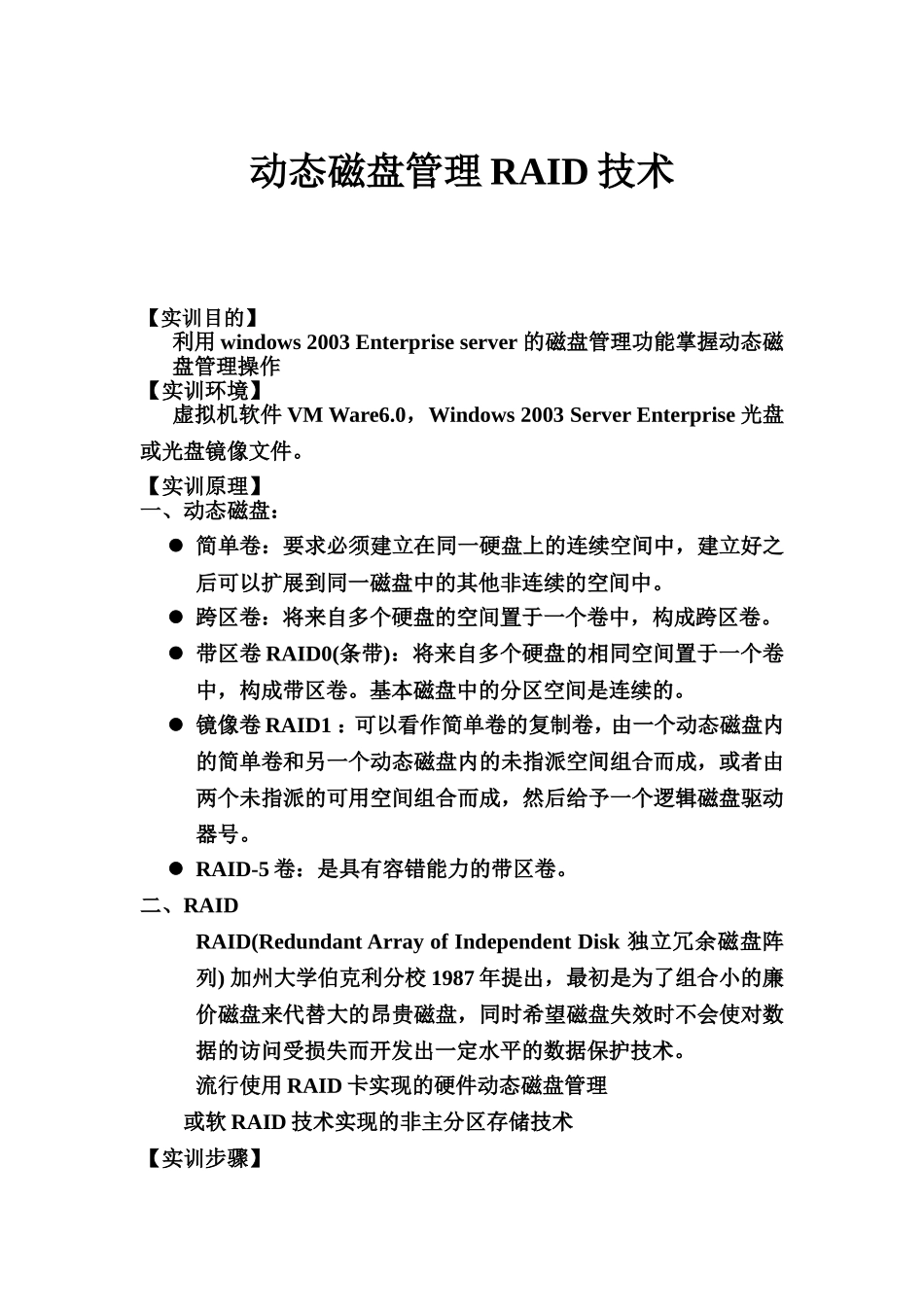

动态磁盘管理RAID技术【实训目的】利用windows2003Enterpriseserver的磁盘管理功能掌握动态磁盘管理操作【实训环境】虚拟机软件VMWare6.0，Windows2003ServerEnterprise光盘或光盘镜像文件。【实训原理】一、动态磁盘：简单卷：要求必须建立在同一硬盘上的连续空间中，建立好之后可以扩展到同一磁盘中的其他非连续的空间中。跨区卷：将来自多个硬盘的空间置于一个卷中，构成跨区卷。带区卷RAID0(条带)：将来自多个硬盘的相同空间置于一个卷中，构成带区卷。基本磁盘中的分区空间是连续的。镜像卷RAID1：可以看作简单卷的复制卷，由一个动态磁盘内的简单卷和另一个动态磁盘内的未指派空间组合而成，或者由两个未指派的可用空间组合而成，然后给予一个逻辑磁盘驱动器号。RAID-5卷：是具有容错能力的带区卷。二、RAIDRAID(RedundantArrayofIndependentDisk独立冗余磁盘阵列)加州大学伯克利分校1987年提出，最初是为了组合小的廉价磁盘来代替大的昂贵磁盘，同时希望磁盘失效时不会使对数据的访问受损失而开发出一定水平的数据保护技术。流行使用RAID卡实现的硬件动态磁盘管理或软RAID技术实现的非主分区存储技术【实训步骤】一、动态磁盘分区1、在关闭的虚拟机中选择虚拟机—设置—添加—添加三个8Gscsi硬盘（HARDDISK）2、启动系统完成磁盘初始化向导后打开计算机磁盘管理3、将新增加的所有磁盘调整为动态磁盘。4、使用新磁盘1构建动态磁盘简单卷，大小为2G，驱动器为X,NTFS快速格式化。5、再次在磁盘1上构建动态简单卷，大小为1G，不指定驱动器盘符，不格式化。6、将剩余5G和磁盘3构建为动态镜像卷(RAID-1)，指定驱动器为Y，大小为默认，格式化为NTFS。7、删除磁盘1上未格式化的卷，并使用磁盘1、2、3构建动态磁盘RAID-5，大小为默认，不格式化。8、更改该卷盘符为M。9、将该卷格式化为NTFS，并在其根目录下创建目录XUNI.10、再次在磁盘2上创建动态简单卷,大小为1G，将其插入分区M中文件夹XUNI中,格式为NTFS。11、在磁盘2中划分3G，磁盘3中划分1G构建跨区卷F，不格式化。12、在我的电脑中将其格式化为FAT32。13、在磁盘2和磁盘3中创建动态条带(RAID-0),制定盘符为P,格式化为NTFS。14、将磁盘1中X盘与磁盘2中剩余空间进行扩展卷操作。15、完成后在我的电脑中查看每个分区大小和格式【实训内容】1.在虚拟机中进行基本磁盘管理相关操作。2.对动态磁盘的划分，动态简单卷、动态跨区卷、动态条带卷、动态镜像卷、动态RAID-5有相应认识。3.掌握相关命令。【实训报告】记录实训步骤并截图。【思考题】1.请简述基本磁盘和动态磁盘的区别以及各自的适用范围？2.查看两个磁盘上使用条带（RAID-0）技术的动态磁盘技术创建后的分区大小并说明对两个磁盘空间占用为何相等？3.使用RAID-5创建的动态分区大小为何为单个分区大小的2倍？4.请简述RAID-1的工作原理?
