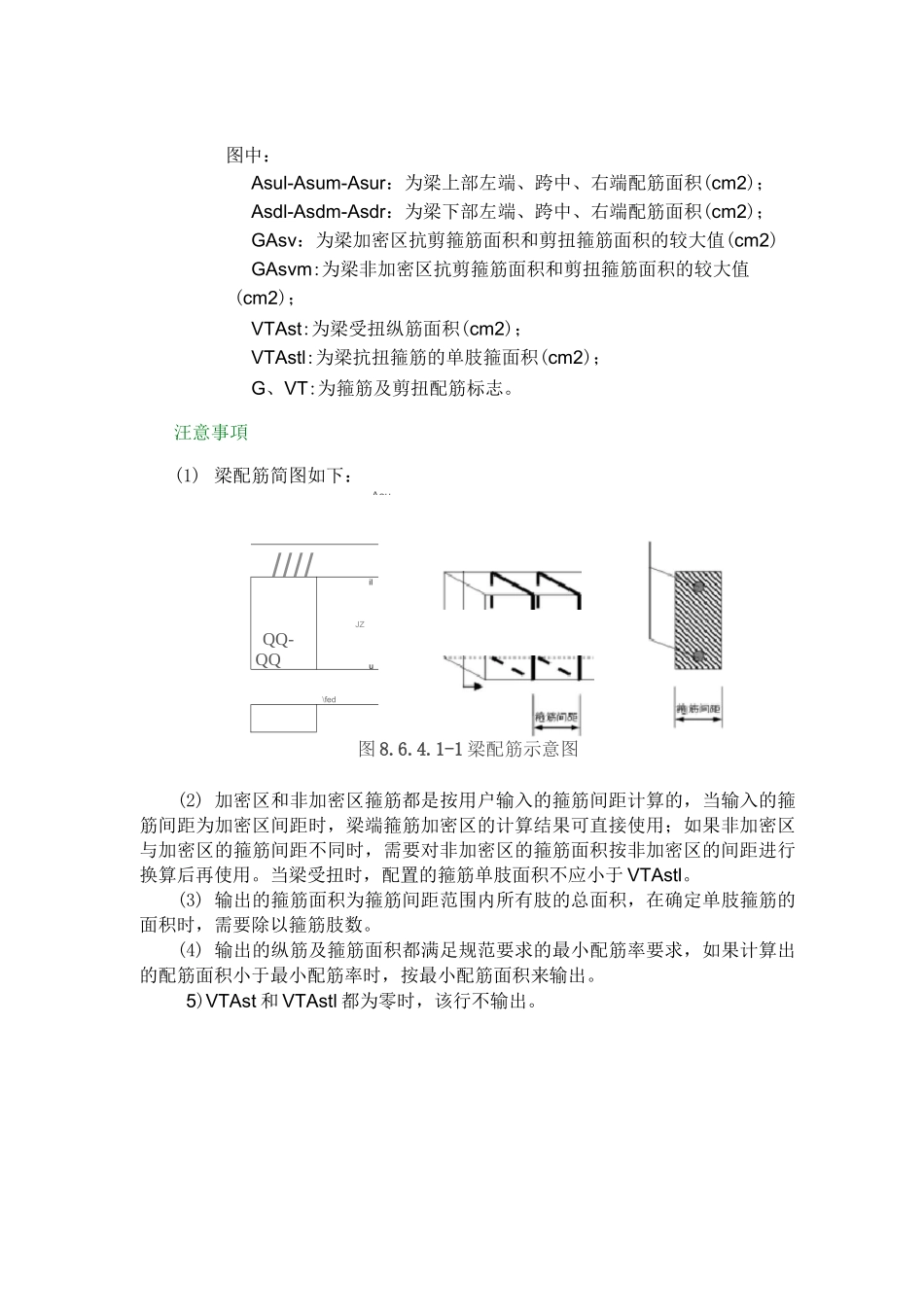

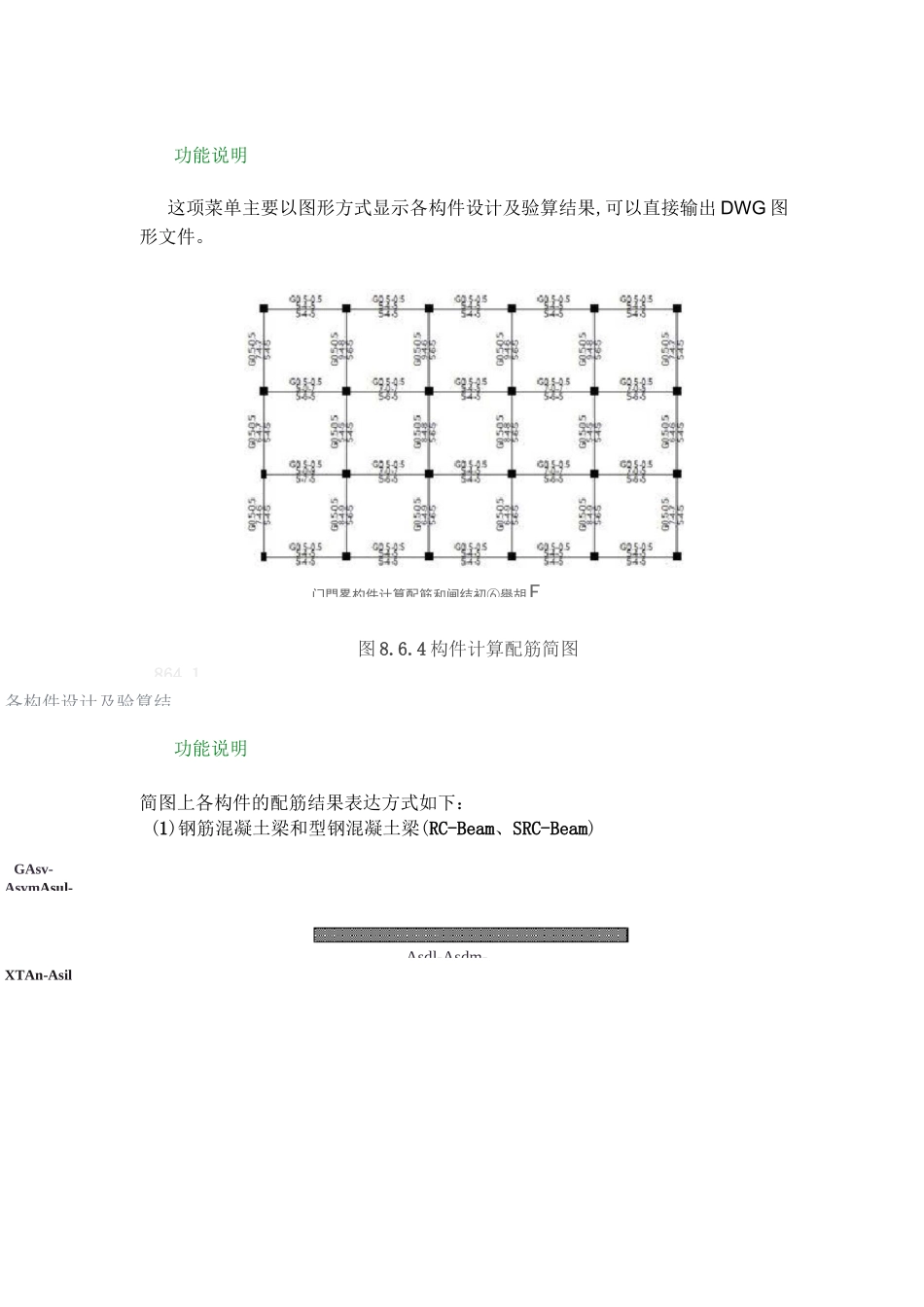

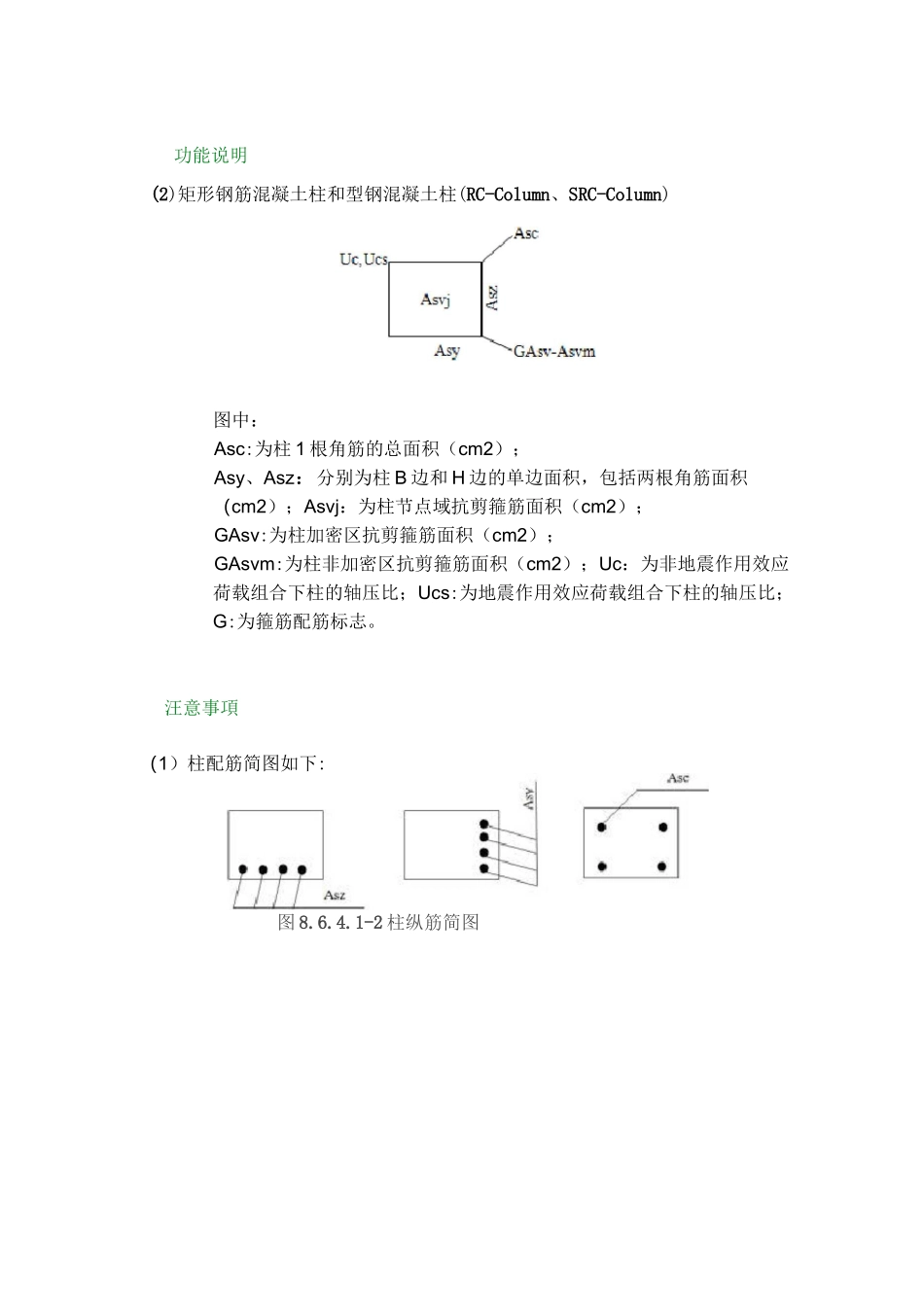

864.1各构件设计及验算结功能说明这项菜单主要以图形方式显示各构件设计及验算结果,可以直接输出 DWG 图形文件。图 8.6.4 构件计算配筋简图功能说明简图上各构件的配筋结果表达方式如下：(1)钢筋混凝土梁和型钢混凝土梁(RC-Beam、SRC-Beam)门門畧杓件计算配筋和闸结初⑥舉胡FGAsv-AsvmAsul-Asdl-Asdm-XTAn-Asil////iIQQ-QQJZu\fed图中：Asul-Asum-Asur：为梁上部左端、跨中、右端配筋面积(cm2)；Asdl-Asdm-Asdr：为梁下部左端、跨中、右端配筋面积(cm2)；GAsv：为梁加密区抗剪箍筋面积和剪扭箍筋面积的较大值(cm2)GAsvm:为梁非加密区抗剪箍筋面积和剪扭箍筋面积的较大值(cm2)；VTAst:为梁受扭纵筋面积(cm2)；VTAstl:为梁抗扭箍筋的单肢箍面积(cm2)；G、VT:为箍筋及剪扭配筋标志。汪意事項(1) 梁配筋简图如下：图 8.6.4.1-1 梁配筋示意图(2) 加密区和非加密区箍筋都是按用户输入的箍筋间距计算的，当输入的箍筋间距为加密区间距时，梁端箍筋加密区的计算结果可直接使用；如果非加密区与加密区的箍筋间距不同时，需要对非加密区的箍筋面积按非加密区的间距进行换算后再使用。当梁受扭时，配置的箍筋单肢面积不应小于 VTAstl。(3) 输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。(4) 输出的纵筋及箍筋面积都满足规范要求的最小配筋率要求，如果计算出的配筋面积小于最小配筋率时，按最小配筋面积来输出。5)VTAst 和 VTAstl 都为零时，该行不输出。Asu功能说明(2)矩形钢筋混凝土柱和型钢混凝土柱(RC-Column、SRC-Column)图中：Asc:为柱 1 根角筋的总面积（cm2）；Asy、Asz：分别为柱 B 边和 H 边的单边面积，包括两根角筋面积（cm2）；Asvj：为柱节点域抗剪箍筋面积（cm2）；GAsv:为柱加密区抗剪箍筋面积（cm2）；GAsvm:为柱非加密区抗剪箍筋面积（cm2）；Uc：为非地震作用效应荷载组合下柱的轴压比；Ucs:为地震作用效应荷载组合下柱的轴压比；G:为箍筋配筋标志。汪意事項（1）柱配筋简图如下:图 8.6.4.1-2 柱纵筋简图图 8.6.4.1-3 柱箍筋简图(2) 柱子全截面配筋面积计算方法：As=2*(Asx+Asy)-4*Asc(3) 柱子的箍筋是按用户输入的箍筋间距计算的，并满足加密区内最小体积配箍率的要求控制。柱子的体积配箍率是按普通箍和复合箍的要求取值的。输出的箍筋面积为箍筋间距范围内所有肢的总面积，在确定单肢箍筋的面积时，需要除以箍筋肢数。(4) Asvj 取计算的 Asvjy 与 Asvjz ...
