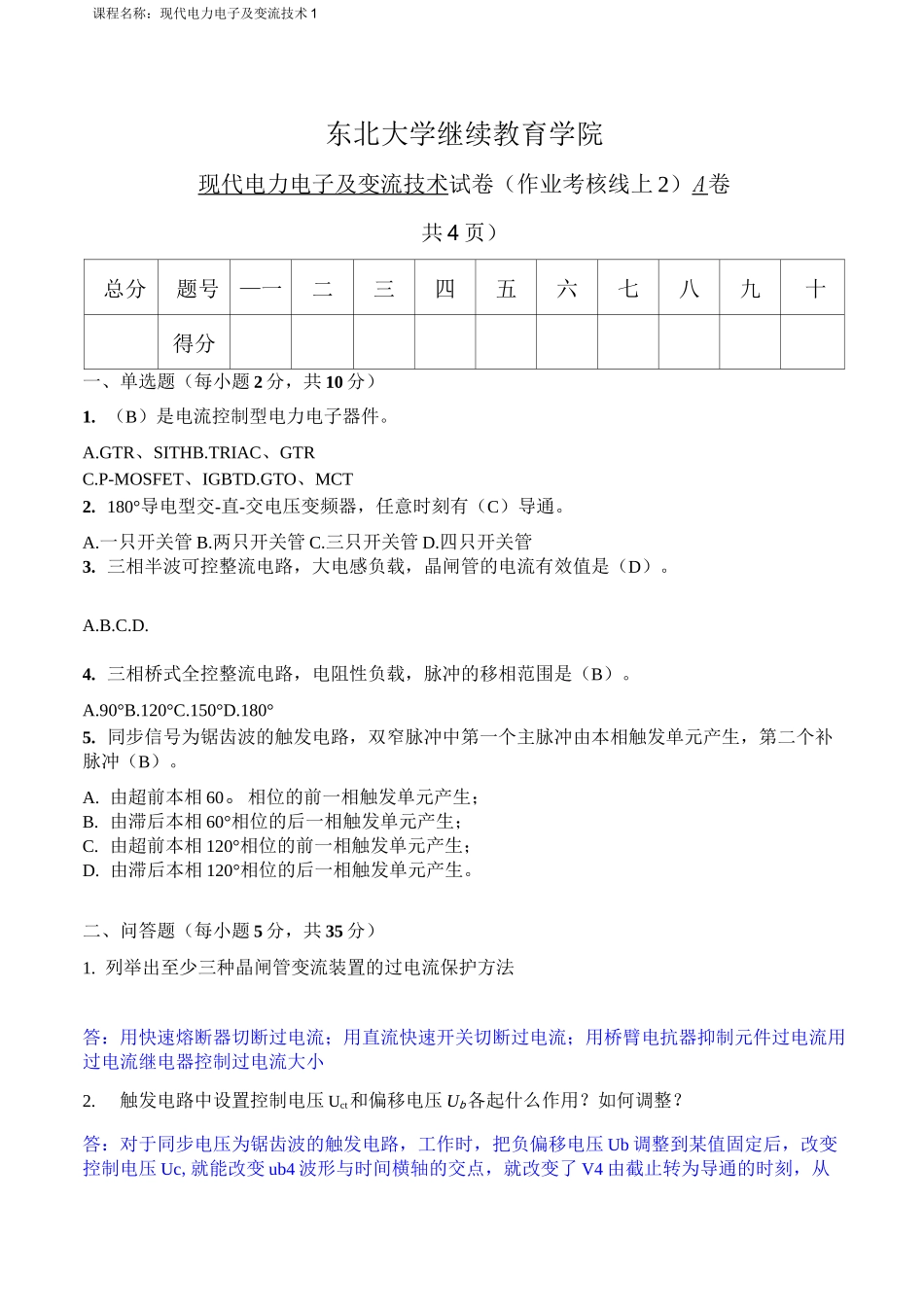

课程名称：现代电力电子及变流技术 1东北大学继续教育学院现代电力电子及变流技术试卷（作业考核线上 2）A 卷共 4 页）总分题号—一二三四五六七八九十得分一、单选题（每小题 2 分，共 10 分）1. （B）是电流控制型电力电子器件。A.GTR、SITHB.TRIAC、GTRC.P-MOSFET、IGBTD.GTO、MCT2. 180°导电型交-直-交电压变频器，任意时刻有（C）导通。A.一只开关管 B.两只开关管 C.三只开关管 D.四只开关管3. 三相半波可控整流电路，大电感负载，晶闸管的电流有效值是（D）。A.B.C.D.4. 三相桥式全控整流电路，电阻性负载，脉冲的移相范围是（B）。A.90°B.120°C.150°D.180°5. 同步信号为锯齿波的触发电路，双窄脉冲中第一个主脉冲由本相触发单元产生，第二个补脉冲（B）。A. 由超前本相 60。相位的前一相触发单元产生；B. 由滞后本相 60°相位的后一相触发单元产生；C. 由超前本相 120°相位的前一相触发单元产生；D. 由滞后本相 120°相位的后一相触发单元产生。二、问答题（每小题 5 分，共 35 分）1. 列举出至少三种晶闸管变流装置的过电流保护方法答：用快速熔断器切断过电流；用直流快速开关切断过电流；用桥臂电抗器抑制元件过电流用过电流继电器控制过电流大小2.触发电路中设置控制电压 Uct和偏移电压 Ub各起什么作用？如何调整？答：对于同步电压为锯齿波的触发电路，工作时，把负偏移电压 Ub 调整到某值固定后，改变控制电压 Uc,就能改变 ub4 波形与时间横轴的交点，就改变了 V4 由截止转为导通的时刻，从课程名称：现代电力电子及变流技术 2而改变了触发脉冲产生的时刻，也就是改变控制角 a,达到移相控制的目的。通常设置 Uc=O 对应 a 角的最大值，Uc 增大时，a 角随之减小。设置负偏移电压的目的是为了使控制电压 Uc 为正，以实现单极性调节。在电路中，电路是在 V4 导通的瞬间，也就是 V5 转为截止的瞬间，开始产生输出脉冲的，V5 截止的持续时间即为输出脉冲的宽度可见，输出脉冲宽度，可由 C3反充电的时间常数 C3R14 来设定。改变 C3R14 的大小，可改变输出脉冲的宽度。3.生成 SPWM 波形有几种软件采样方法？各有什么优缺点？答：自然采样法：实时计算与控制困难，一般事先计算好，通过查表方式控制。规则采样法：简化了计算公式，但有一定误差。指定谐波消除法：从消除某些指定次数的谐波出发，通过求解方程组解出待定开关时刻。在不同的输出频率下，有不同的待定开关时...
