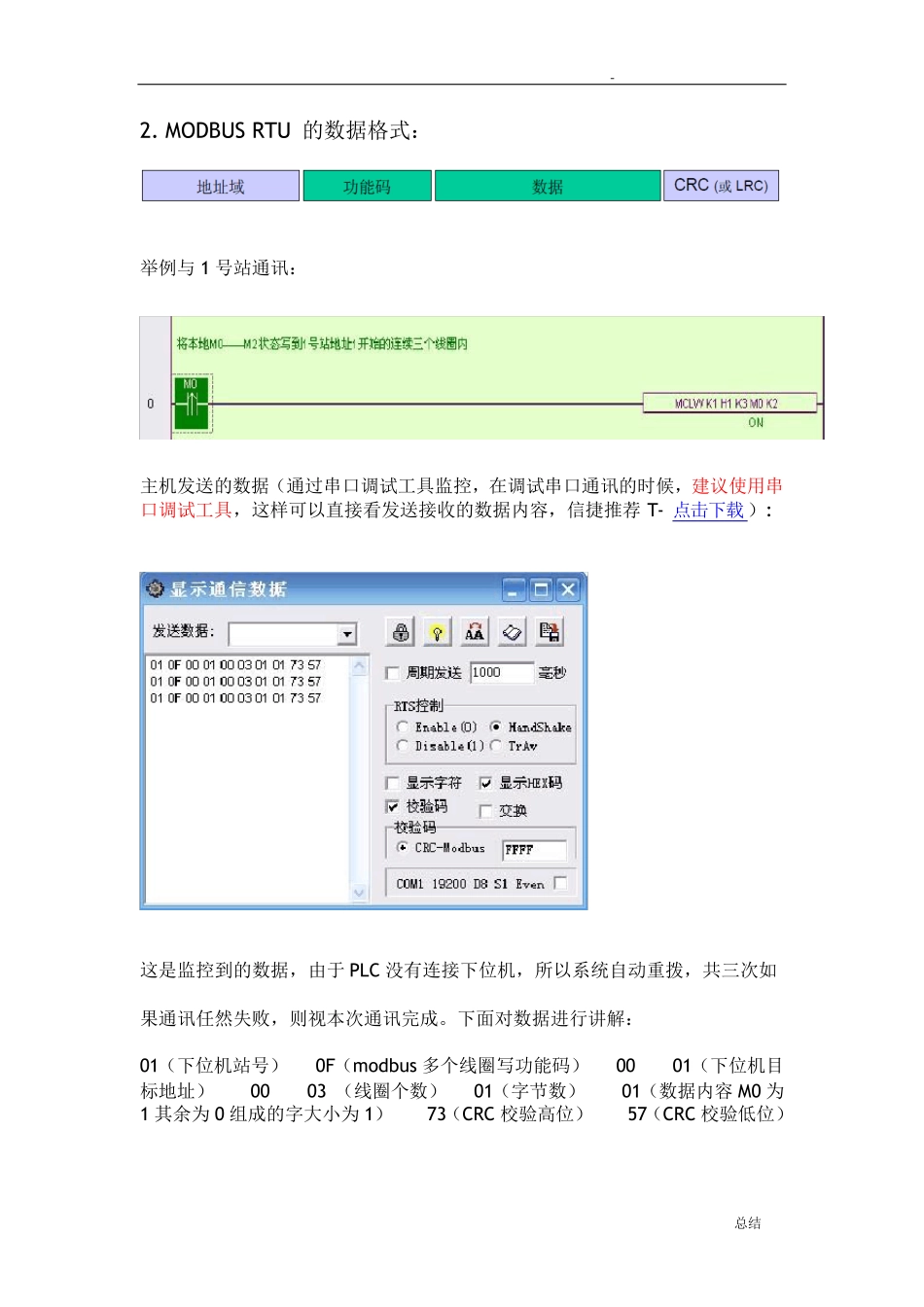

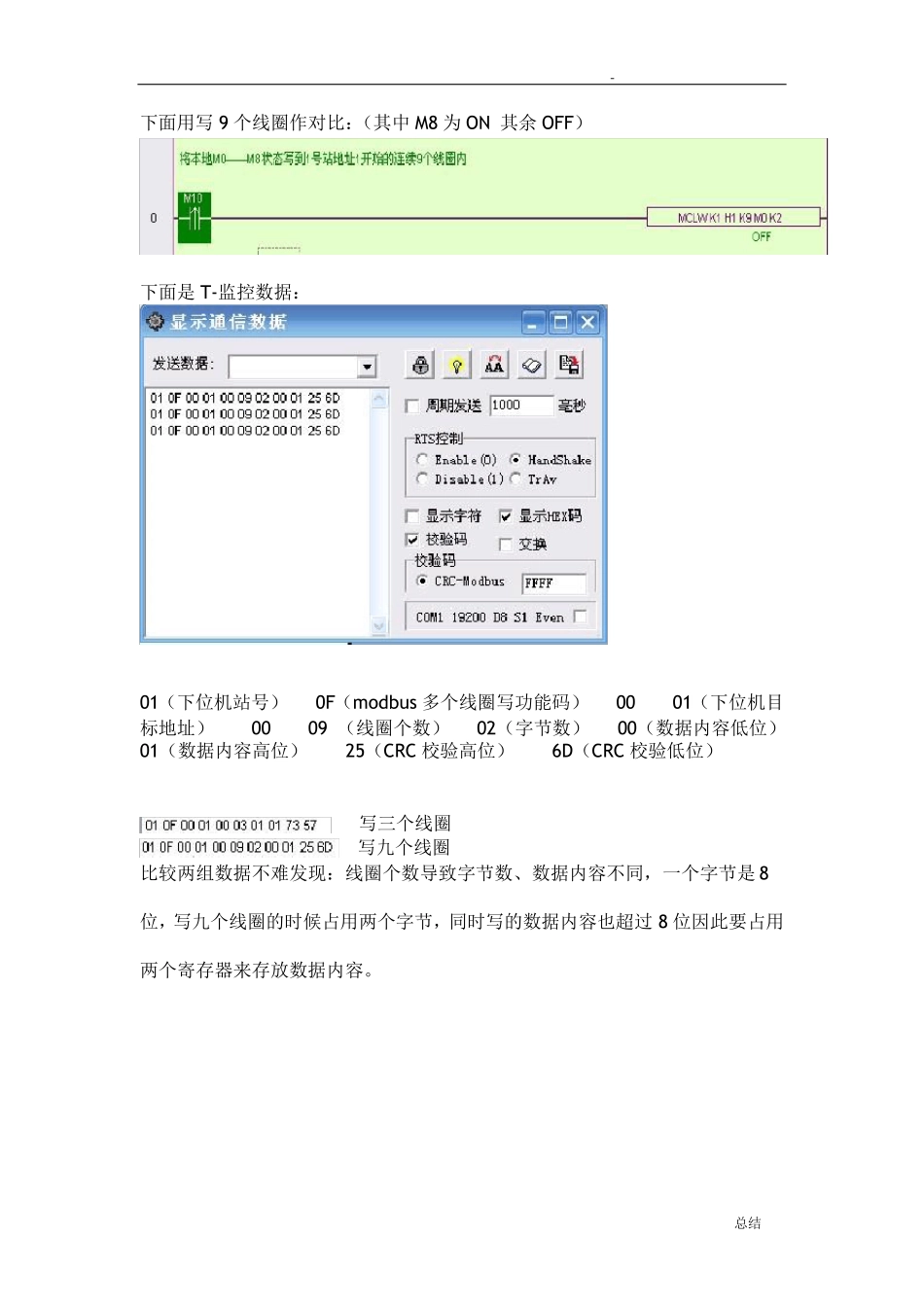

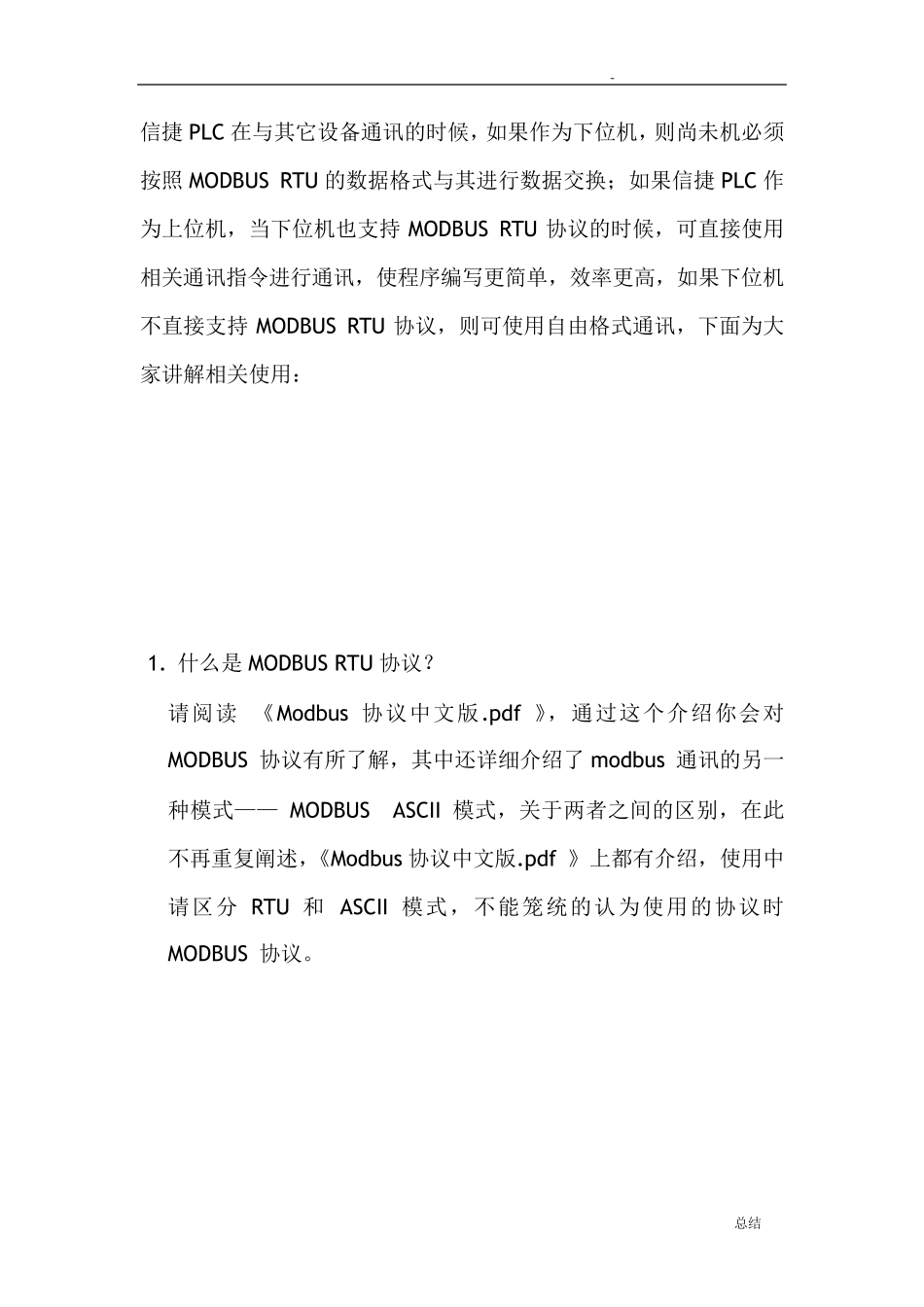

- 总结 信捷PLC 在与其它设备通讯的时候，如果作为下位机，则尚未机必须按照MODBUS RTU 的数据格式与其进行数据交换；如果信捷PLC 作为上位机，当下位机也支持MODBUS RTU 协议的时候，可直接使用相关通讯指令进行通讯，使程序编写更简单，效率更高，如果下位机不直接支持MODBUS RTU 协议，则可使用自由格式通讯，下面为大家讲解相关使用： 1. 什么是MODBUS RTU 协议？ 请阅读 《Modbus 协议中文版.pdf 》，通过这个介绍你会对MODBUS 协议有所了解，其中还详细介绍了modbus 通讯的另一种模式—— MODBUS ASCII 模式，关于两者之间的区别，在此不再重复阐述，《Modbus 协议中文版.pdf 》上都有介绍，使用中请区分RTU 和 ASCII 模式，不能笼统的认为使用的协议时MODBUS 协议。 - 总结 2. MODBUS RTU 的数据格式： 举例与1 号站通讯： 主机发送的数据（通过串口调试工具监控，在调试串口通讯的时候，建议使用串口调试工具，这样可以直接看发送接收的数据内容，信捷推荐T- 点击下载）: 这是监控到的数据，由于PLC 没有连接下位机，所以系统自动重拨，共三次如 果通讯任然失败，则视本次通讯完成。下面对数据进行讲解： 01（下位机站号） 0F（modbus 多个线圈写功能码） 00 01（下位机目标地址） 00 03 （线圈个数） 01（字节数） 01（数据内容M0 为1 其余为0 组成的字大小为1） 73（CRC 校验高位） 57（CRC 校验低位） - 总结 下面用写9 个线圈作对比：（其中M8 为ON 其余OFF） 下面是T-监控数据： 01（下位机站号） 0F（modbus 多个线圈写功能码） 00 01（下位机目标地址） 00 09 （线圈个数） 02（字节数） 00（数据内容低位） 01（数据内容高位） 25（CRC 校验高位） 6D（CRC 校验低位） 写三个线圈 写九个线圈 比较两组数据不难发现：线圈个数导致字节数、数据内容不同，一个字节是8 位，写九个线圈的时候占用两个字节，同时写的数据内容也超过8 位因此要占用 两个寄存器来存放数据内容。 - 总结 下面是常用modbus 功能码及其功能， 3.参数设置说明： 在调试通讯程序之前，必须对硬件连接和通讯数进行检查，在确保这些都完善 - 总结 的情况下再继续工作。 信捷PLC 支持的总线有：RS232 RS485，以下结合PLC 操作面板给大家说下： 14 点机型： Port1 支持 RS —— 232 请勿修改此端口参数，修改将导致PLC 与电脑连接不上 此处AB 属...
