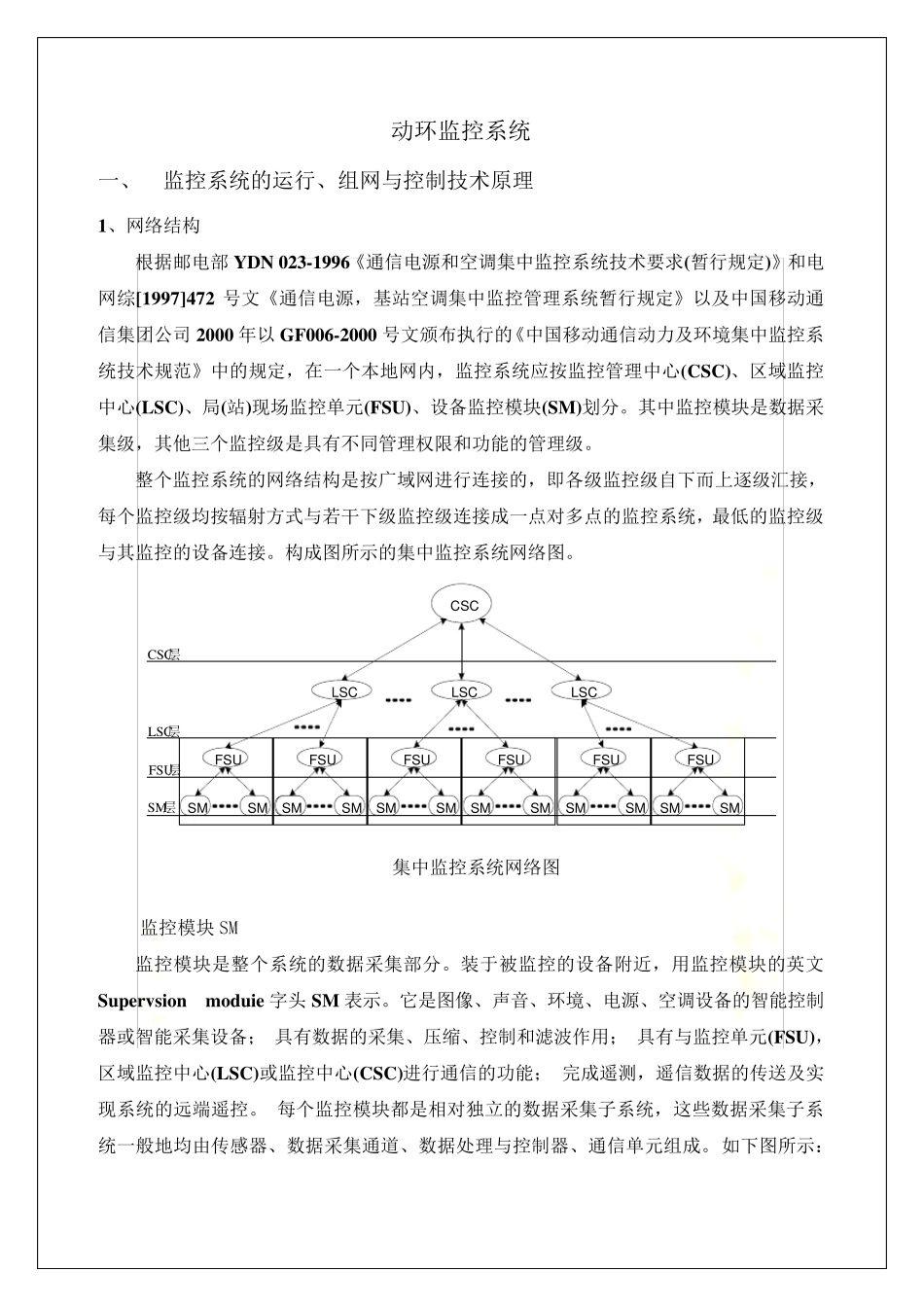

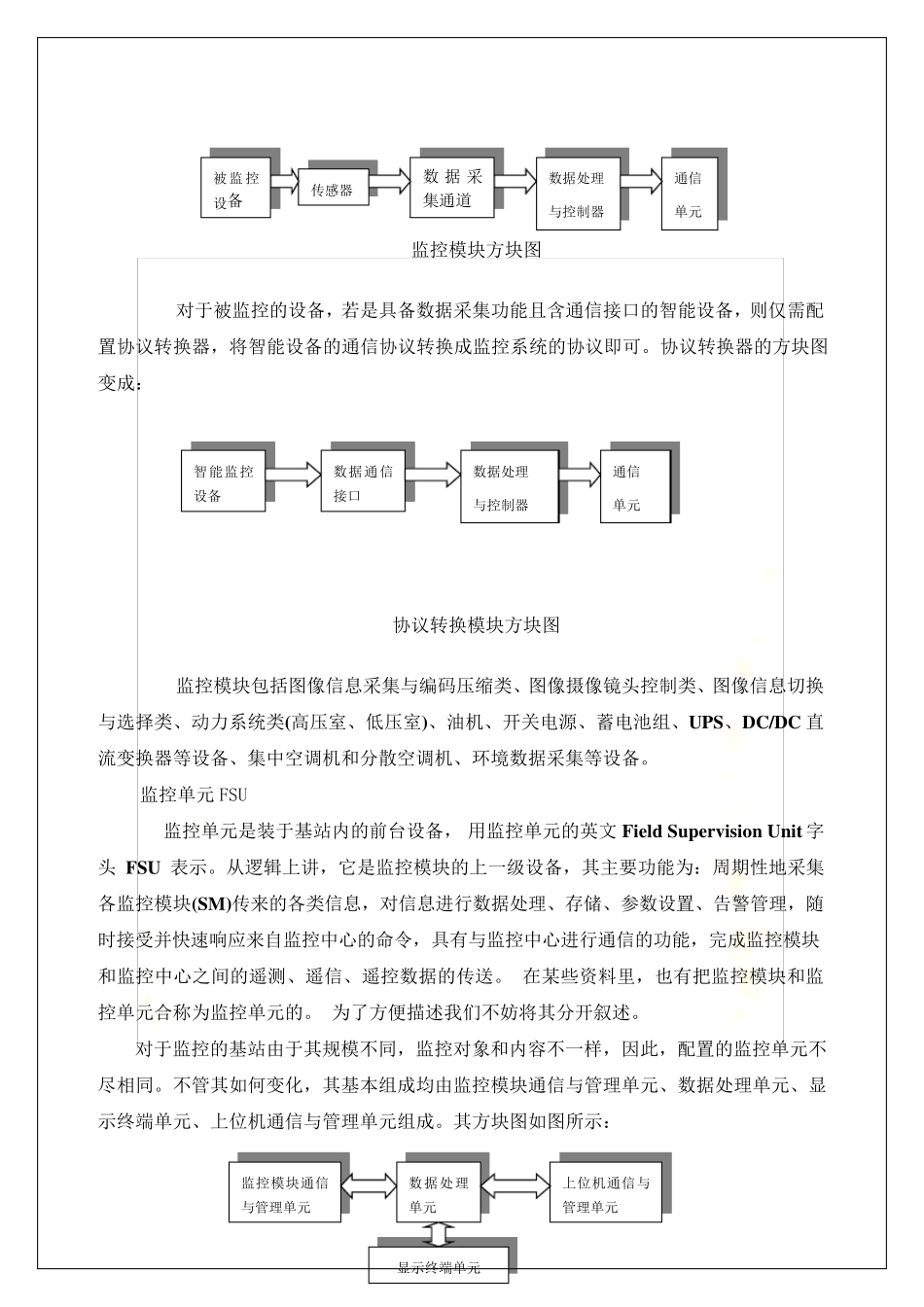

动环监控系统 动环监控系统 一、 监控系统的运行、组网与控制技术原理 1、网络结构 根据邮电部YDN 023-1996《通信电源和空调集中监控系统技术要求(暂行规定)》和电网综[1997]472 号文《通信电源，基站空调集中监控管理系统暂行规定》以及中国移动通信集团公司2000 年以GF006-2000 号文颁布执行的《中国移动通信动力及环境集中监控系统技术规范》中的规定，在一个本地网内，监控系统应按监控管理中心(CSC)、区域监控中心(LSC)、局(站)现场监控单元(FSU)、设备监控模块(SM)划分。其中监控模块是数据采集级，其他三个监控级是具有不同管理权限和功能的管理级。 整个监控系统的网络结构是按广域网进行连接的，即各级监控级自下而上逐级汇接，每个监控级均按辐射方式与若干下级监控级连接成一点对多点的监控系统，最低的监控级与其监控的设备连接。构成图所示的集中监控系统网络图。 CSCLSCLSCLSCFSUSMSMFSUSMSMFSUSMSMFSUSMSMFSUSMSMFSUSMSMSM层FSU层LSC层CSC层 集中监控系统网络图 监控模块SM 监控模块是整个系统的数据采集部分。装于被监控的设备附近，用监控模块的英文Supervsion moduie 字头SM 表示。它是图像、声音、环境、电源、空调设备的智能控制器或智能采集设备； 具有数据的采集、压缩、控制和滤波作用； 具有与监控单元(FSU)，区域监控中心(LSC)或监控中心(CSC)进行通信的功能； 完成遥测，遥信数据的传送及实现系统的远端遥控。 每个监控模块都是相对独立的数据采集子系统，这些数据采集子系统一般地均由传感器、数据采集通道、数据处理与控制器、通信单元组成。 如下图所示： 监控模块方块图 对于被监控的设备，若是具备数据采集功能且含通信接口的智能设备，则仅需配置协议转换器，将智能设备的通信协议转换成监控系统的协议即可。协议转换器的方块图变成： 协议转换模块方块图 监控模块包括图像信息采集与编码压缩类、图像摄像镜头控制类、图像信息切换与选择类、动力系统类(高压室、低压室)、油机、开关电源、蓄电池组、UPS、DC/DC 直流变换器等设备、集中空调机和分散空调机、环境数据采集等设备。 监控单元FSU 监控单元是装于基站内的前台设备， 用监控单元的英文Field Supervision Unit 字头FSU 表示。从逻辑上讲，它是监控模块的上一级设备，其主要功能为：周期性地采集各监控模块(SM)传来的各类信息，对信息进行数据处理、存储、参数设置、告警管理，随时接受并快速响应来自监控中心的命令，...
