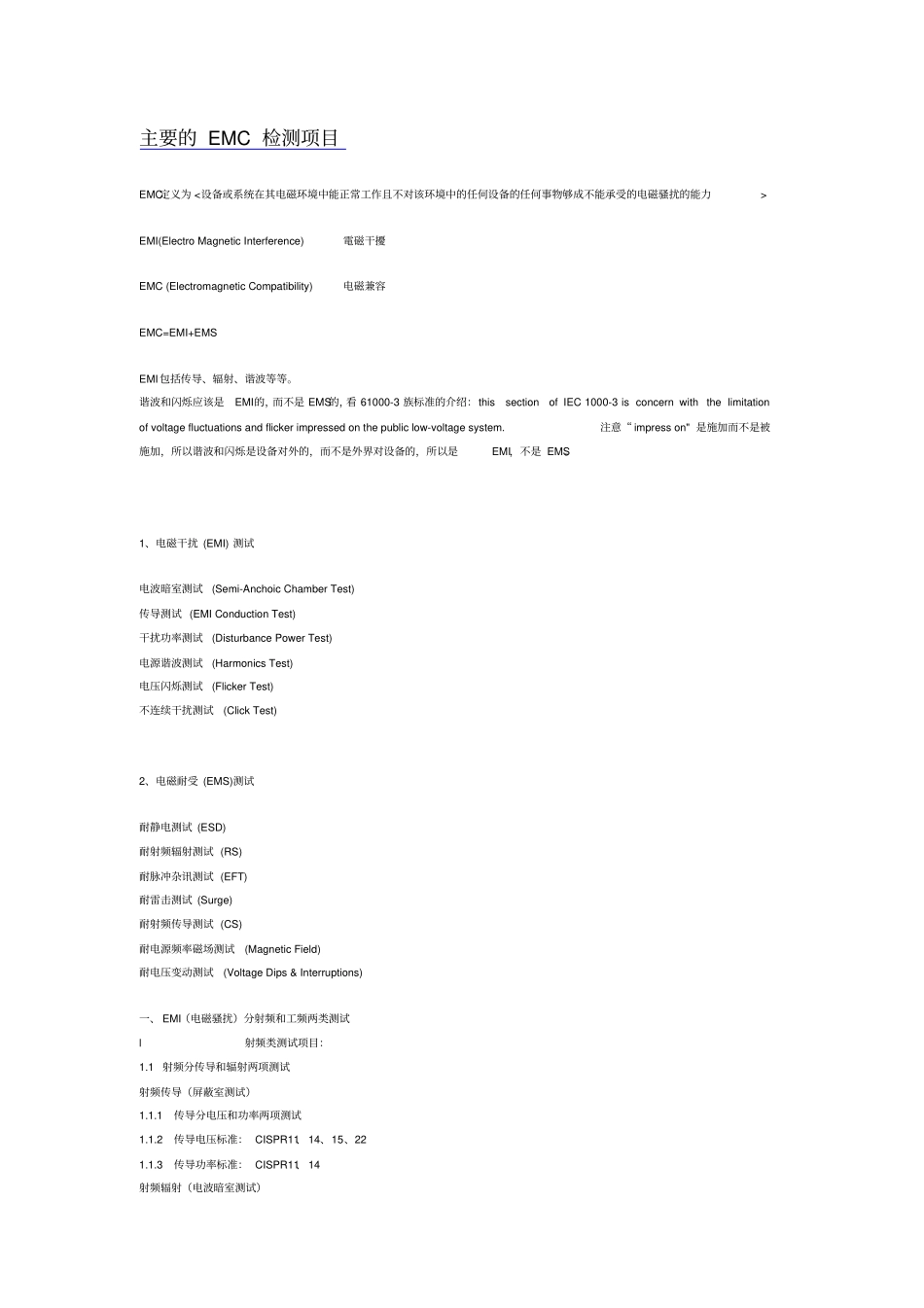

完整版,主要的EMC检测项目_第1页
1/10

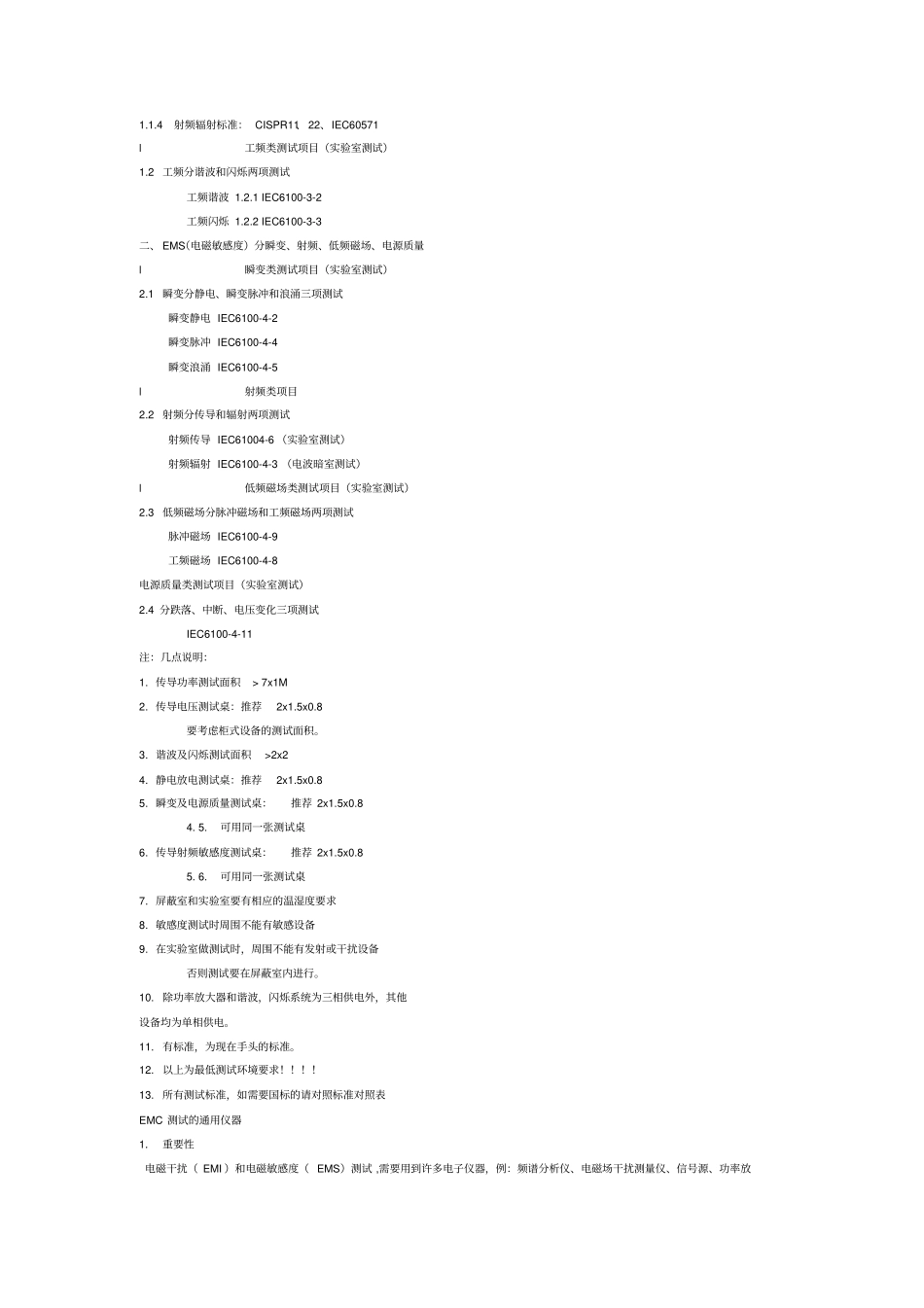

完整版,主要的EMC检测项目_第2页
2/10

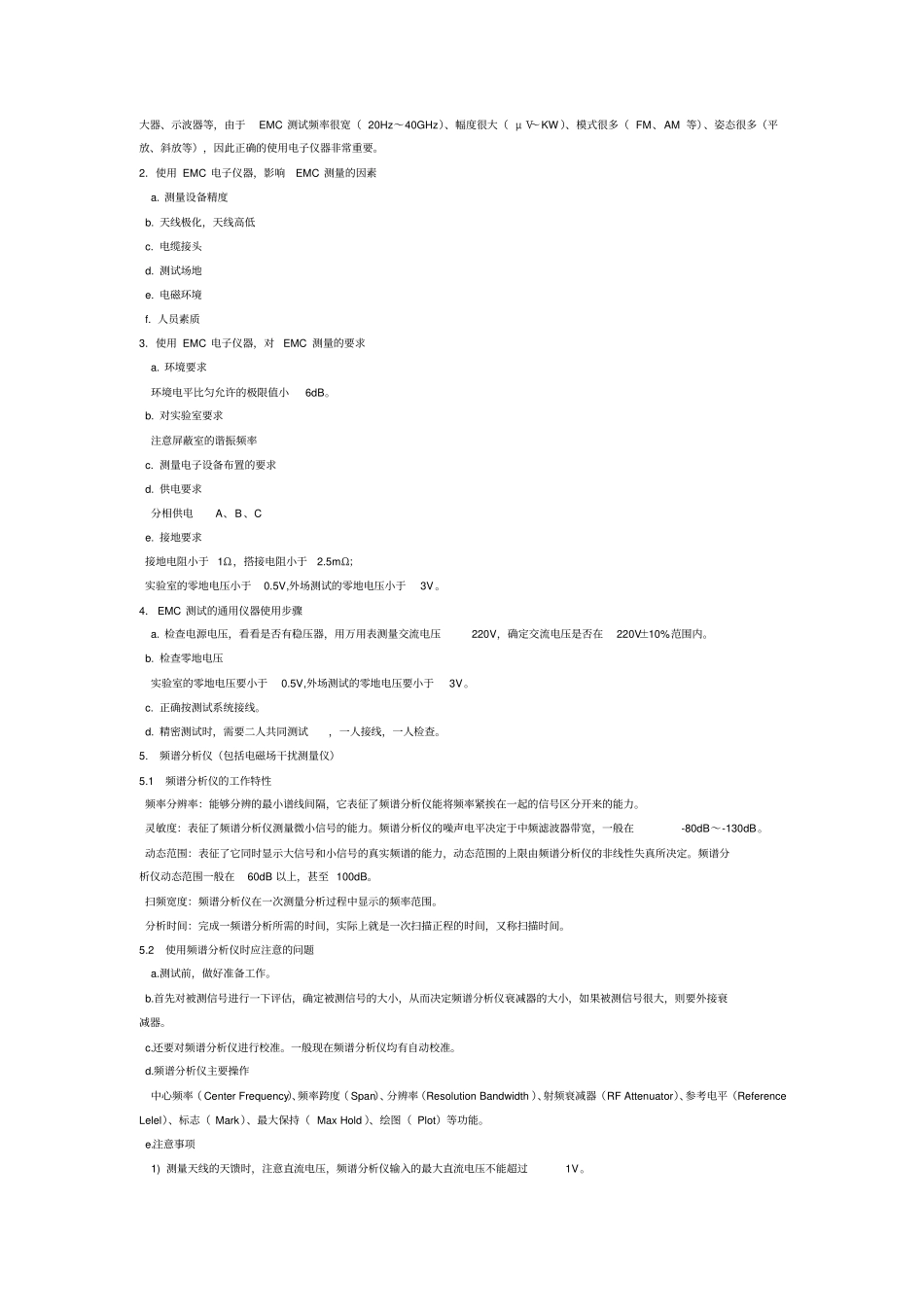

完整版,主要的EMC检测项目_第3页
3/10
主要的 EMC 检测项目EMC定义为 <设备或系统在其电磁环境中能正常工作且不对该环境中的任何设备的任何事物够成不能承受的电磁骚扰的能力> EMI(Electro Magnetic Interference) 電磁干擾EMC (Electromagnetic Compatibility)电磁兼容EMC=EMI+EMS EMI包括传导、辐射、谐波等等。谐波和闪烁应该是EMI的,而不是 EMS的,看 61000-3 族标准的介绍:this section of IEC 1000-3 is concern with the limitation of voltage fluctuations and flicker impressed on the public low-voltage system.注意“ impress on" 是施加而不是被施加,所以谐波和闪烁是设备对外的,而不是外界对设备的,所以是EMI,不是 EMS。1、电磁干扰 (EMI) 测试电波暗室测试 (Semi-Anchoic Chamber Test) 传导测试 (EMI Conduction Test) 干扰功率测试 (Disturbance Power Test) 电源谐波测试 (Harmonics Test) 电压闪烁测试 (Flicker Test) 不连续干扰测试 (Click Test) 2、电磁耐受 (EMS)测试耐静电测试 (ESD) 耐射频辐射测试 (RS) 耐脉冲杂讯测试 (EFT) 耐雷击测试 (Surge) 耐射频传导测试 (CS) 耐电源频率磁场测试(Magnetic Field) 耐电压变动测试 (Voltage Dips & Interruptions) 一、 EMI(电磁骚扰)分射频和工频两类测试l 射频类测试项目:1.1 射频分传导和辐射两项测试射频传导(屏蔽室测试)1.1.1 传导分电压和功率两项测试1.1.2 传导电压标准: CISPR11、 14、15、22 1.1.3 传导功率标准: CISPR11、 14 射频辐射(电波暗室测试)1.1.4 射频辐射标准: CISPR11、 22、IEC60571 l 工频类测试项目(实验室测试)1.2 工频分谐波和闪烁两项测试工频谐波 1.2.1 IEC6100-3-2 工频闪烁 1.2.2 IEC6100-3-3 二、 EMS(电磁敏感度)分瞬变、射频、低频磁场、电源质量l 瞬变类测试项目(实验室测试)2.1 瞬变分静电、瞬变脉冲和浪涌三项测试瞬变静电 IEC6100-4-2 瞬变脉冲 IEC6100-4-4 瞬变浪涌 IEC6100-4-5 l 射频类项目2.2 射频分传导和辐射两项测试射频传导 IEC61004-6 (实验室测试)射频辐射 IEC6100-4-3 (电波暗室测试)l 低频磁场类测试项目(实验室测试)2.3 低频磁场分脉冲磁场和工频磁场两项测试脉冲磁场 IEC6100-4-9 工频磁场 IEC6100-4-8 电源质量类测试项目(实验室测试)2.4 分跌落、中断、电压变化三项测试IEC6100-4-11 注:几点...
