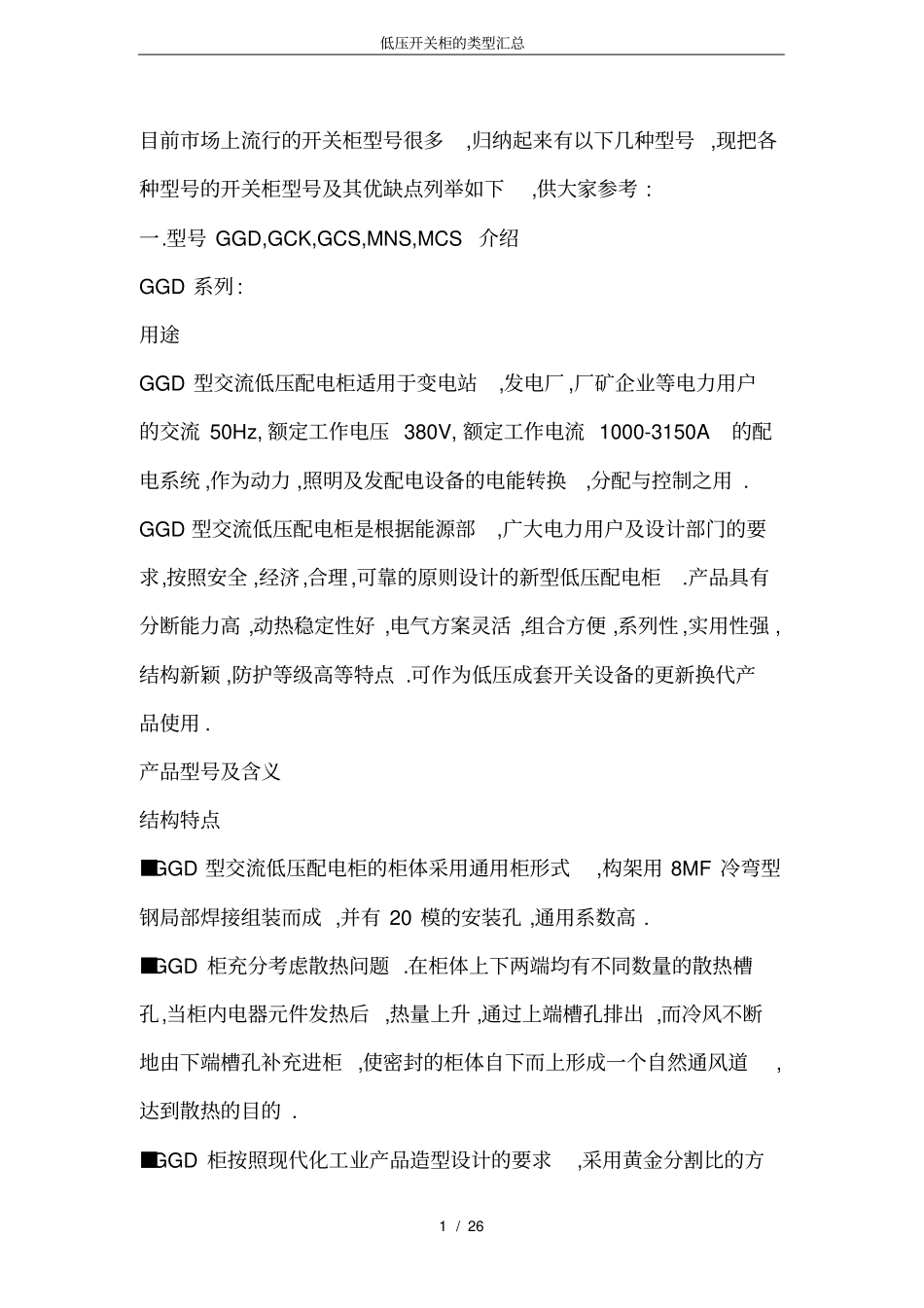

低压开关柜的类型汇总1 / 26 目前市场上流行的开关柜型号很多,归纳起来有以下几种型号 ,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考 : 一.型号 GGD,GCK,GCS,MNS,MCS 介绍GGD 系列: 用途GGD 型交流低压配电柜适用于变电站,发电厂 ,厂矿企业等电力用户的交流 50Hz, 额定工作电压 380V, 额定工作电流 1000-3150A的配电系统 ,作为动力 ,照明及发配电设备的电能转换,分配与控制之用 . GGD 型交流低压配电柜是根据能源部,广大电力用户及设计部门的要求,按照安全 ,经济,合理,可靠的原则设计的新型低压配电柜.产品具有分断能力高 ,动热稳定性好 ,电气方案灵活 ,组合方便 ,系列性 ,实用性强 ,结构新颖 ,防护等级高等特点 .可作为低压成套开关设备的更新换代产品使用 . 产品型号及含义结构特点■GGD 型交流低压配电柜的柜体采用通用柜形式,构架用 8MF 冷弯型钢局部焊接组装而成 ,并有 20 模的安装孔 ,通用系数高 . ■GGD 柜充分考虑散热问题 .在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后 ,热量上升 ,通过上端槽孔排出 ,而冷风不断地由下端槽孔补充进柜 ,使密封的柜体自下而上形成一个自然通风道,达到散热的目的 . ■GGD 柜按照现代化工业产品造型设计的要求,采用黄金分割比的方低压开关柜的类型汇总2 / 26 法设计柜体外形和各部分的分割尺寸,使整柜美观大方 ,面目一新■柜体的顶盖在需要时可拆除 ,便于现场主母线的装配和调整,柜顶的四角装有吊环 ,用于起吊和装运 . ■柜体的防护等级为 IP30,用户也可根据环境的要求在IP20―IP40 之间选择 . GCK 系列产品型号及含义GCKG 是封闭式开关柜C 是抽出式 K 是控制中心GCK 低压抽出式开关柜 (以下简称开关柜 )由动力配电中心 (PC)柜和电动机控制中心 (MCC) 两部分组成 .该装置适用于交流50(60)HZ, 额定工作电压小于等于660V, 额定电流 4000A 及以下的控配电系统 ,作为动力配电 ,电动机控制及照明等配电设备. GCK 开关柜符合 IEC60439-1 《低压成套开关设备和控制设备》,GB7251.1-1997《低压成套开关设备和控制设备》,GB/T14048.1-93《低压开关设备和控制设备总则》等标准.且具有分断能力高 ,动热稳定性好 ,结构先进合理 ,电气方案灵活 ,系列性 ,通用性强 ,各种方案单元任意组合 ,一台柜体 . 所容纳的回路数较多 ,节省占地面积 ,防护等级高 ,安全可靠 ,维修方便等优点 . 结构特点1...
