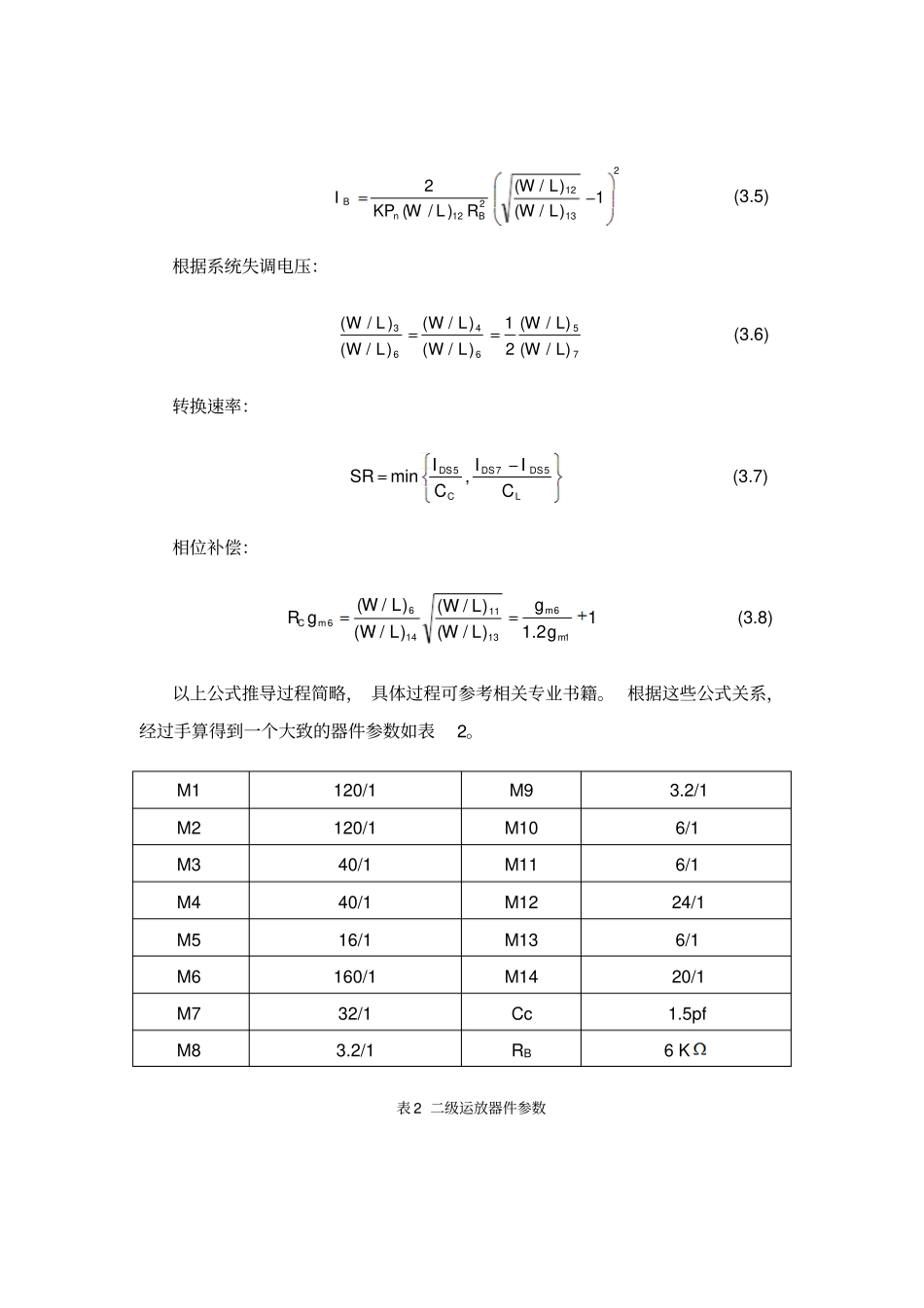

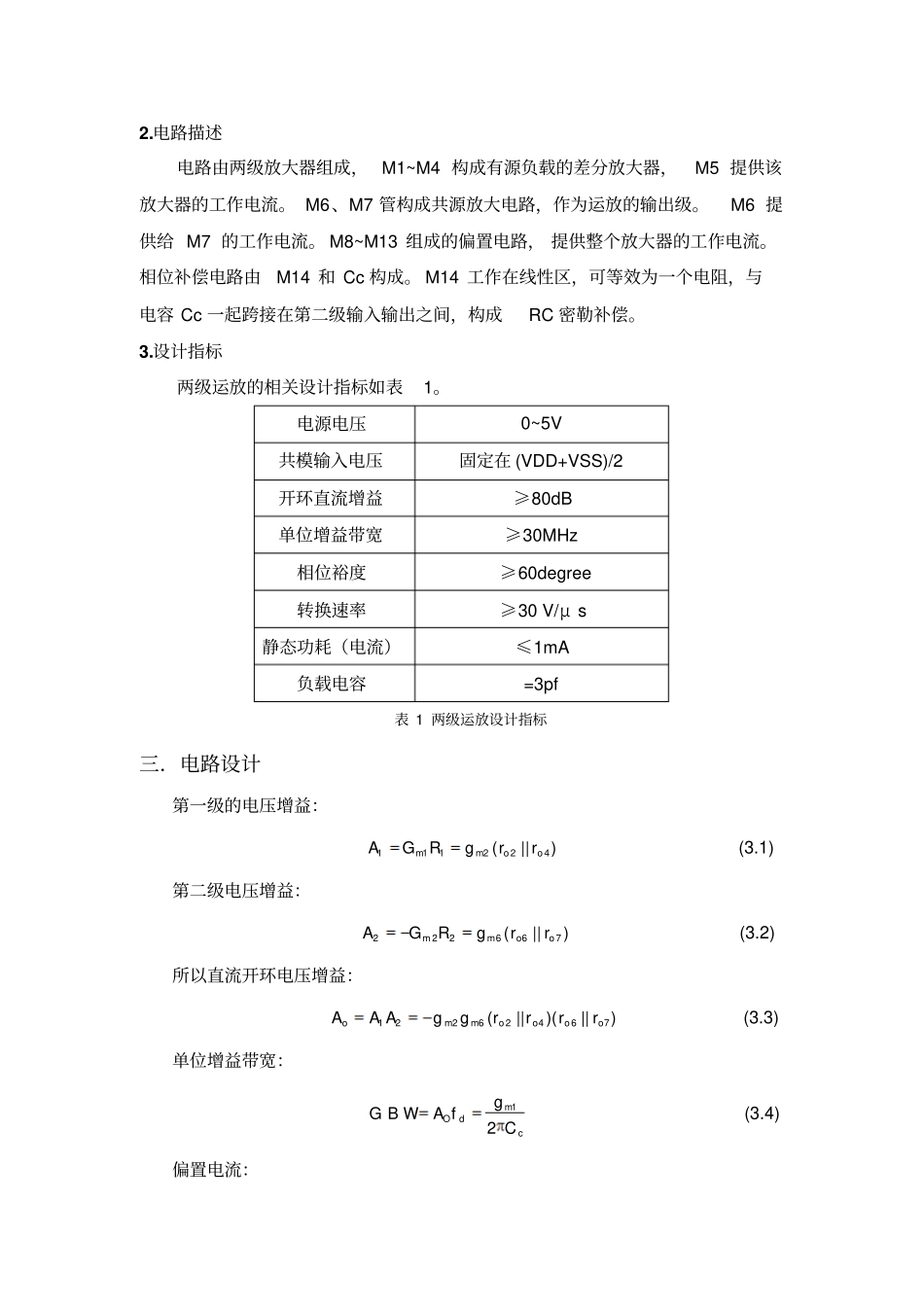

CMOS 二级运算放大器设计（东南大学集成电路学院）一．运算放大器概述运算放大器是一个能将两个输入电压之差放大并输出的集成电路。运算放大器是模拟电子技术中最常见的电路，在某种程度上，可以把它看成一个类似于BJT 或 FET 的电子器件。它是许多模拟系统和混合信号系统中的重要组成部分。它的主要参数包括：开环增益、单位增益带宽、相位阈度、输入阻抗、输入偏流、失调电压、漂移、噪声、输入共模与差模范围、输出驱动能力、建立时间与压摆率、 CMRR、PSRR以及功耗等。二．设计目标1.电路结构最基本的 COMS 二级密勒补偿运算跨导放大器的结构如图1.1 所示。主要包括四部分：第一级输入级放大电路、 第二级放大电路、 偏置电路和相位补偿电路。图1.1 两级运放电路图2.电路描述电路由两级放大器组成， M1~M4 构成有源负载的差分放大器，M5 提供该放大器的工作电流。 M6、M7 管构成共源放大电路，作为运放的输出级。M6 提供给 M7 的工作电流。 M8~M13 组成的偏置电路， 提供整个放大器的工作电流。相位补偿电路由M14 和 Cc 构成。 M14 工作在线性区，可等效为一个电阻，与电容 Cc 一起跨接在第二级输入输出之间，构成RC 密勒补偿。3.设计指标两级运放的相关设计指标如表1。电源电压0~5V 共模输入电压固定在 (VDD+VSS)/2 开环直流增益≥80dB 单位增益带宽≥30MHz 相位裕度≥60degree 转换速率≥30 V/μ s 静态功耗（电流）≤1mA 负载电容=3pf 表 1 两级运放设计指标三．电路设计第一级的电压增益：)||(422111oommrrgRGA(3.1) 第二级电压增益：)||(766222oommrrgRGA(3.2) 所以直流开环电压增益：)||)(||(76426221oooommorrrrggAAA(3.3) 单位增益带宽：cmOCgAG B W2f1d(3.4) 偏置电流：213122121)/()/()/(2LWLWRLWKPIBnB(3.5) 根据系统失调电压：756463)/()/(21)/()/()/()/(LWLWLWLWLWLW(3.6) 转换速率：LDSDSCDSCIICISR575 ,min(3.7) 相位补偿：12.1)/()/()/()/(1613111466mmmCggLWLWLWLWgR(3.8) 以上公式推导过程简略， 具体过程可参考相关专业书籍。 根据这些公式关系，经过手算得到一个大致的器件参数如表2。M1 120/1 M9 3.2/1 M2 120/1 M10 6/1 M3 40/1 M11 6/1 M4 40/1 M12 24/1 M5 16/1 M13 6/1 M6 160/1 M14 20/1 M7 32/1 Cc 1.5pf M8 3.2/1 RB6 K表 2 二级运放器件参数四．HSPICE 仿真根据已经计算好的器件参数，写成电路网表。.title test ....
