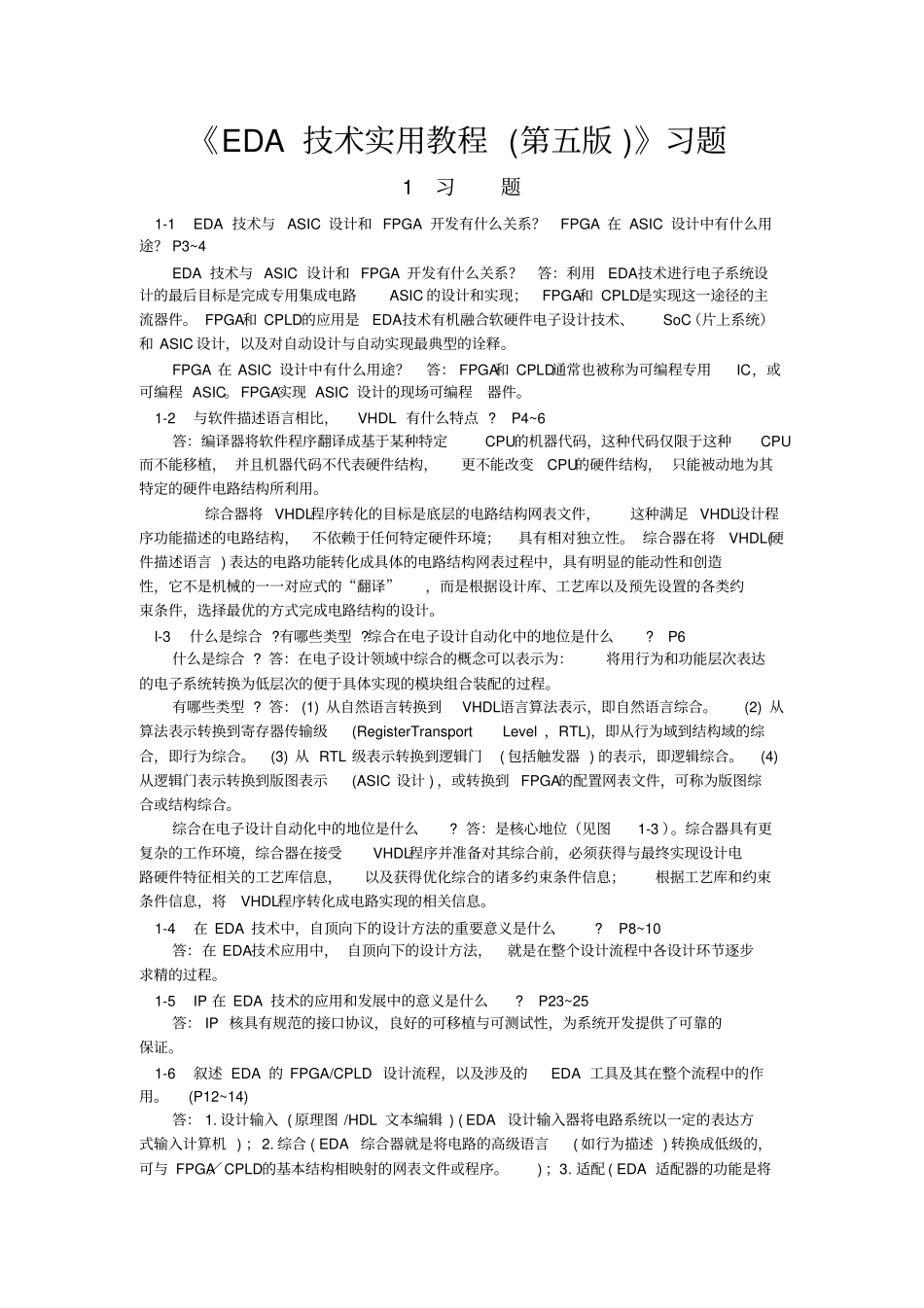

《EDA 技术实用教程 (第五版 )》习题1 习题1-1EDA 技术与 ASIC 设计和 FPGA 开发有什么关系？FPGA 在 ASIC 设计中有什么用途？ P3~4 EDA 技术与 ASIC 设计和 FPGA 开发有什么关系？答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC 的设计和实现；FPGA和 CPLD是实现这一途径的主流器件。 FPGA和 CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和 ASIC 设计，以及对自动设计与自动实现最典型的诠释。FPGA 在 ASIC 设计中有什么用途？答： FPGA和 CPLD通常也被称为可编程专用IC，或可编程 ASIC。FPGA实现 ASIC 设计的现场可编程器件。1-2 与软件描述语言相比，VHDL 有什么特点 ? P4~6 答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植， 并且机器代码不代表硬件结构，更不能改变CPU的硬件结构， 只能被动地为其特定的硬件电路结构所利用。综合器将 VHDL程序转化的目标是底层的电路结构网表文件，这种满足 VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。 综合器在将VHDL(硬件描述语言 ) 表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。l-3什么是综合 ?有哪些类型 ?综合在电子设计自动化中的地位是什么?P6 什么是综合 ? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。有哪些类型 ? 答： (1) 从自然语言转换到VHDL语言算法表示，即自然语言综合。(2) 从算法表示转换到寄存器传输级(RegisterTransport Level ，RTL)，即从行为域到结构域的综合，即行为综合。(3) 从 RTL 级表示转换到逻辑门( 包括触发器 ) 的表示，即逻辑综合。(4)从逻辑门表示转换到版图表示(ASIC 设计 ) ，或转换到 FPGA的配置网表文件，可称为版图综合或结构综合。综合在电子设计自动化中的地位是什么? 答：是核心地位（见图1-3 ）。综合器具有更复杂的工作环境，综合器在接受VHDL程序并准备对其综合前，必须获得与最终实现设计电路硬件特征相关的工艺库信息，以及获得优化综合的诸多约束条件信息；根据工艺库和约束条件信息，将VHDL程序转化成电路实现的相关信...
