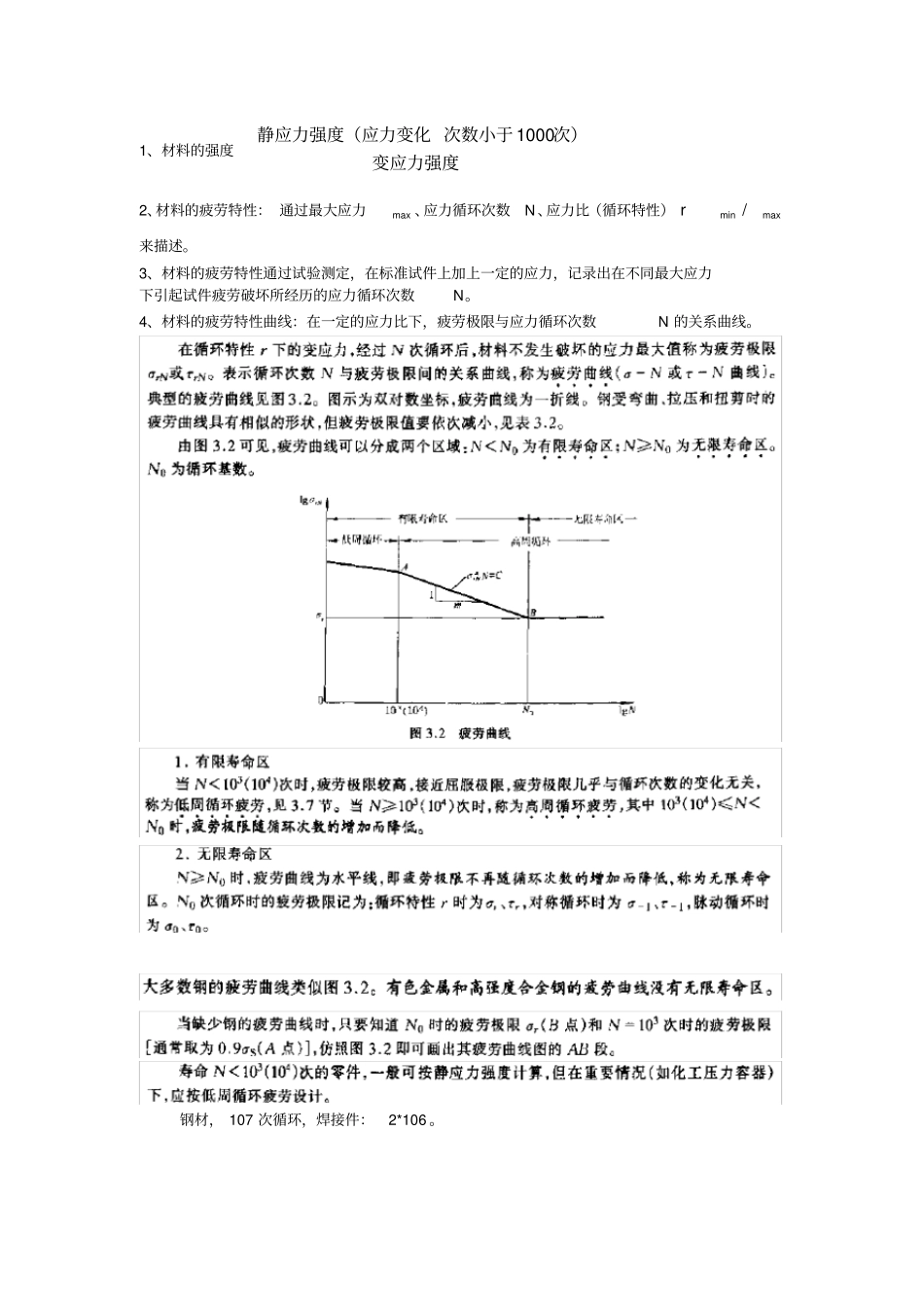

1、材料的强度变应力强度次）次数小于静应力强度（应力变化10002、材料的疲劳特性： 通过最大应力max 、应力循环次数N、应力比（循环特性）maxmin /r来描述
3、材料的疲劳特性通过试验测定，在标准试件上加上一定的应力，记录出在不同最大应力下引起试件疲劳破坏所经历的应力循环次数N
4、材料的疲劳特性曲线：在一定的应力比下，疲劳极限与应力循环次数N 的关系曲线
钢材， 107 次循环，焊接件：2*106

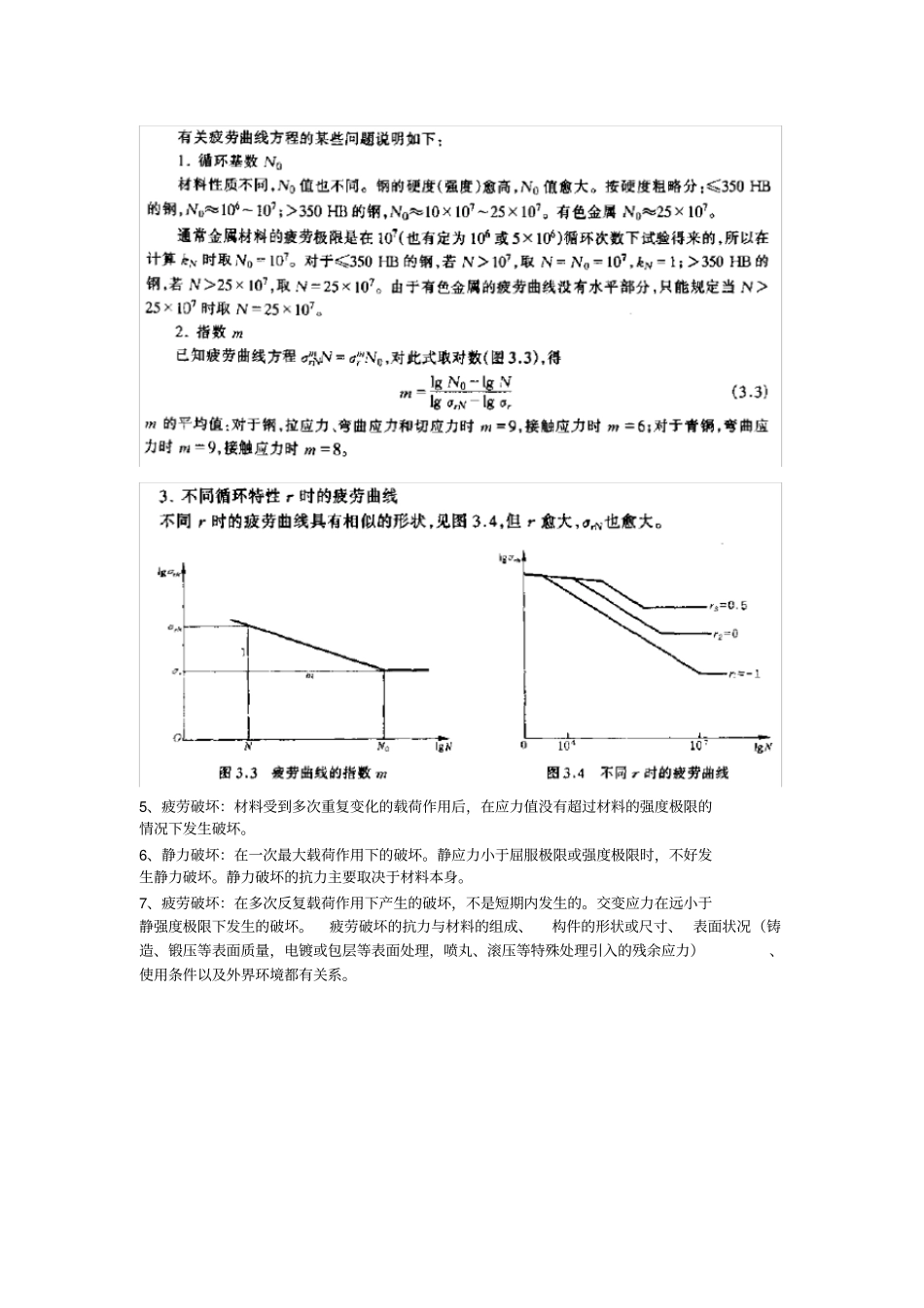

5、疲劳破坏：材料受到多次重复变化的载荷作用后，在应力值没有超过材料的强度极限的情况下发生破坏
6、静力破坏：在一次最大载荷作用下的破坏
静应力小于屈服极限或强度极限时，不好发生静力破坏
静力破坏的抗力主要取决于材料本身
7、疲劳破坏：在多次反复载荷作用下产生的破坏，不是短期内发生的
交变应力在远小于静强度极限下发生的破坏
疲劳破坏的抗力与材料的组成、构件的形状或尺寸、 表面状况（铸造、锻压等表面质量，电镀或包层等表面处理，喷丸、滚压等特殊处理引入的残余应力）、使用条件以及外界环境都有关系

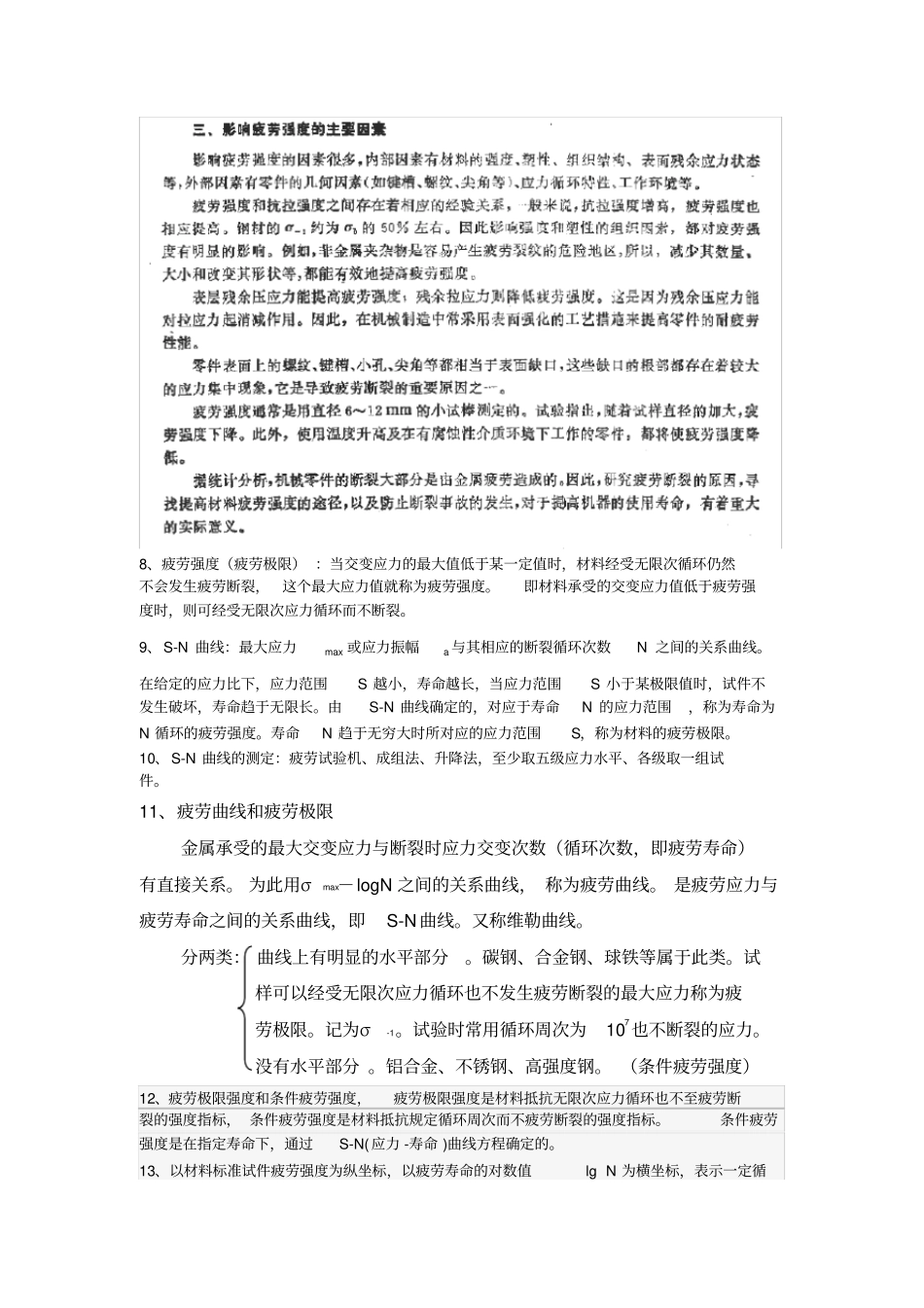

8、疲劳强度（疲劳极限） ：当交变应力的最大值低于某一定值时，材料经受无限次循环仍然不会发生疲劳断裂，这个最大应力值就称为疲劳强度
即材料承受的交变应力值低于疲劳强度时，则可经受无限次应力循环而不断裂
9、S-N 曲线：最大应力max 或应力振幅a 与其相应的断裂循环次数N 之间的关系曲线
在给定的应力比下，应力范围S 越小，寿命越长，当应力范围S 小于某极限值时，试件不发生破坏，寿命趋于无限长
由S-N 曲线确定的，对应于寿命N 的应力范围，称为寿命为N 循环的疲劳强度
寿命N 趋于无穷大时所对应的应力范围S，称为材料的疲劳极限
10、S-N 曲线的测定：疲劳试验机、成组法、升降法，至少取五级应力水平、各级取一组试件
11、疲劳曲线和疲劳极限金属承受的最大交变应力与断裂时应力交
