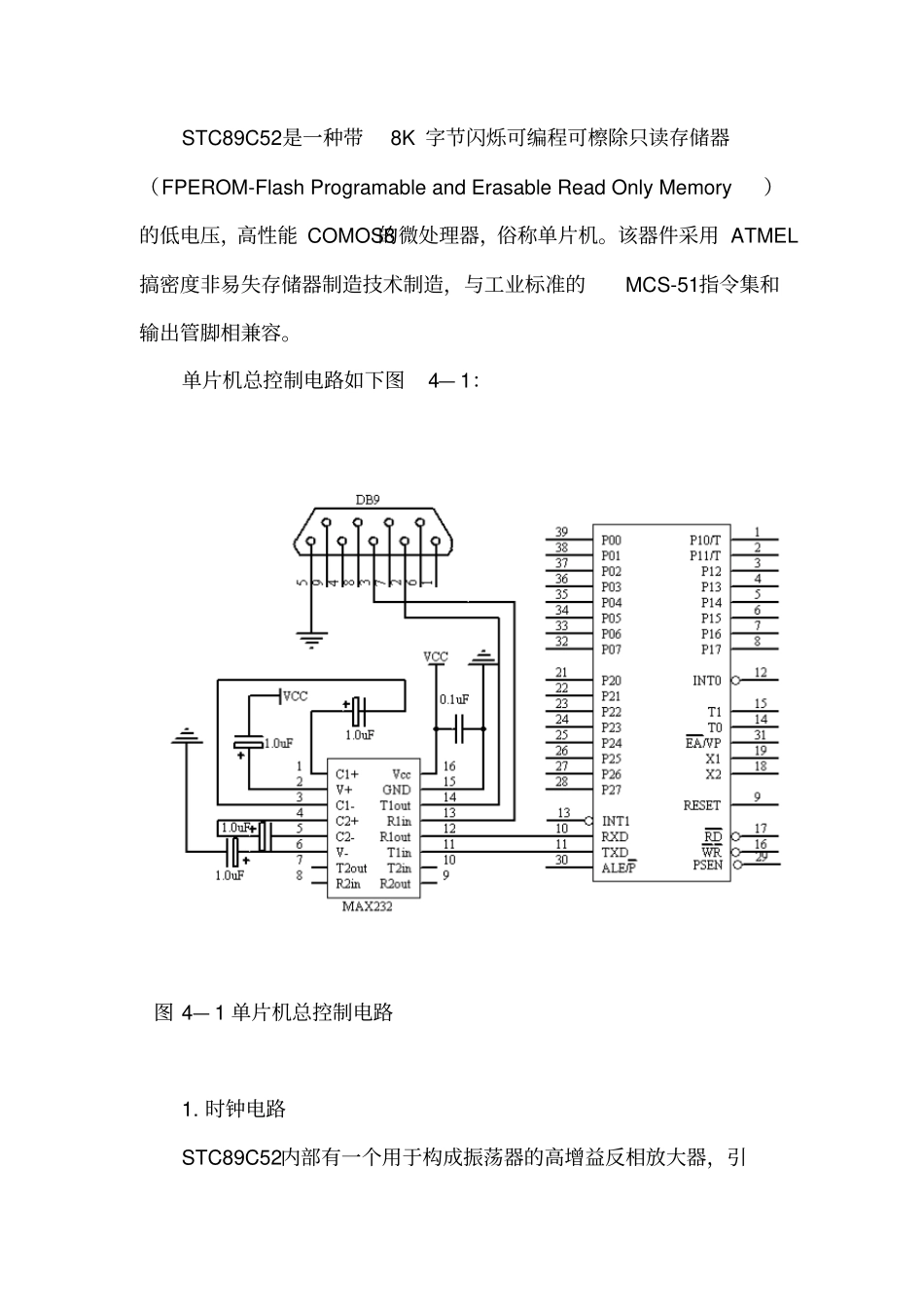

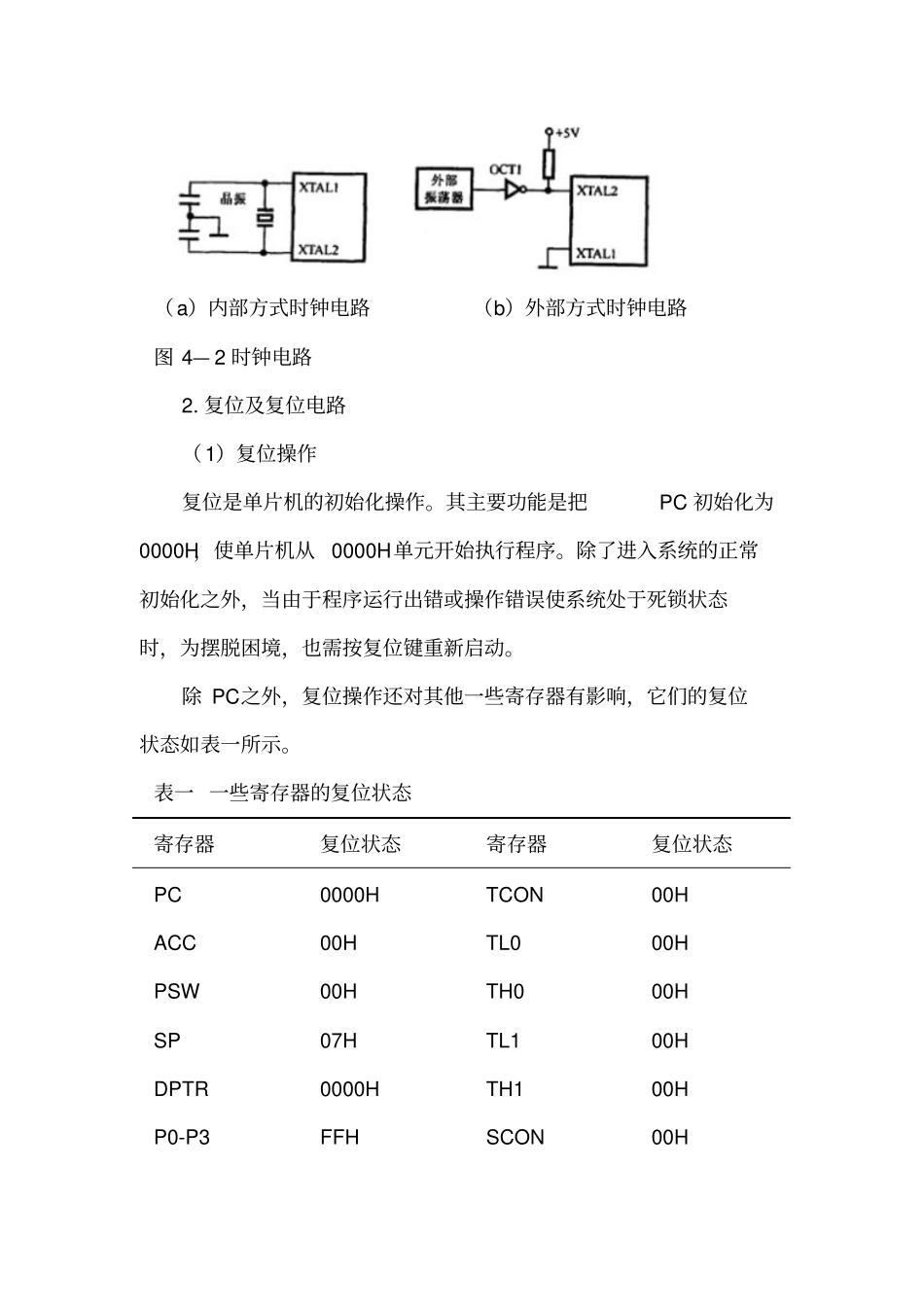

STC89C52是一种带8K 字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programable and Erasable Read Only Memory ）的低电压，高性能 COMOS8的微处理器，俗称单片机。该器件采用 ATMEL搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。单片机总控制电路如下图4— 1：图 4— 1 单片机总控制电路1. 时钟电路STC89C52内部有一个用于构成振荡器的高增益反相放大器，引脚 RXD和 TXD分别是此放大器的输入端和输出端。 时钟可以由内部方式产生或外部方式产生。内部方式的时钟电路如图4— 2(a) 所示，在 RXD和 TXD引脚上外接定时元件， 内部振荡器就产生自激振荡。 定时元件通常采用石英晶体和电容组成的并联谐振回路。晶体振荡频率可以在 1.2 ～12MHz之间选择，电容值在5～30pF 之间选择，电容值的大小可对频率起微调的作用。外部方式的时钟电路如图4— 2（b）所示， RXD接地， TXD接外部振荡器。对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和 P2，供单片机使用。示，RXD接地，TXD接外部振荡器。对外部振荡信号无特殊要求，只要求保证脉冲宽度， 一般采用频率低于12MHz的方波信号。 片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和 P2，供单片机使用。RXD接地， TXD接外部振荡器。对外部振荡信号无特殊要求，只要求保证脉冲宽度， 一般采用频率低于12MHz的方波信号。 片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和 P2，供单片机使用。（a）内部方式时钟电路（b）外部方式时钟电路图 4— 2 时钟电路2. 复位及复位电路（1）复位操作复位是单片机的初始化操作。其主要功能是把PC 初始化为0000H，使单片机从0000H单元开始执行程序。除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动。除 PC之外，复位操作还对其他一些寄存器有影响，它们的复位状态如表一所示。表一 一些寄存器的复位状态寄存器复位状态寄存器复位状态PC 0000H TCON 00H ACC 00H TL0 00H PSW 00H TH0 00H SP 07H TL1 00H DPTR 0000H TH1 00H P0-P3 FFH SCON 00H IP XX000000B SBUF 不定IE 0X000000B PCON 0XXX0000B TMOD 00H （2）复位信号及其产生RST引脚是复位信号的输入端。复位信号是高电平有效...
