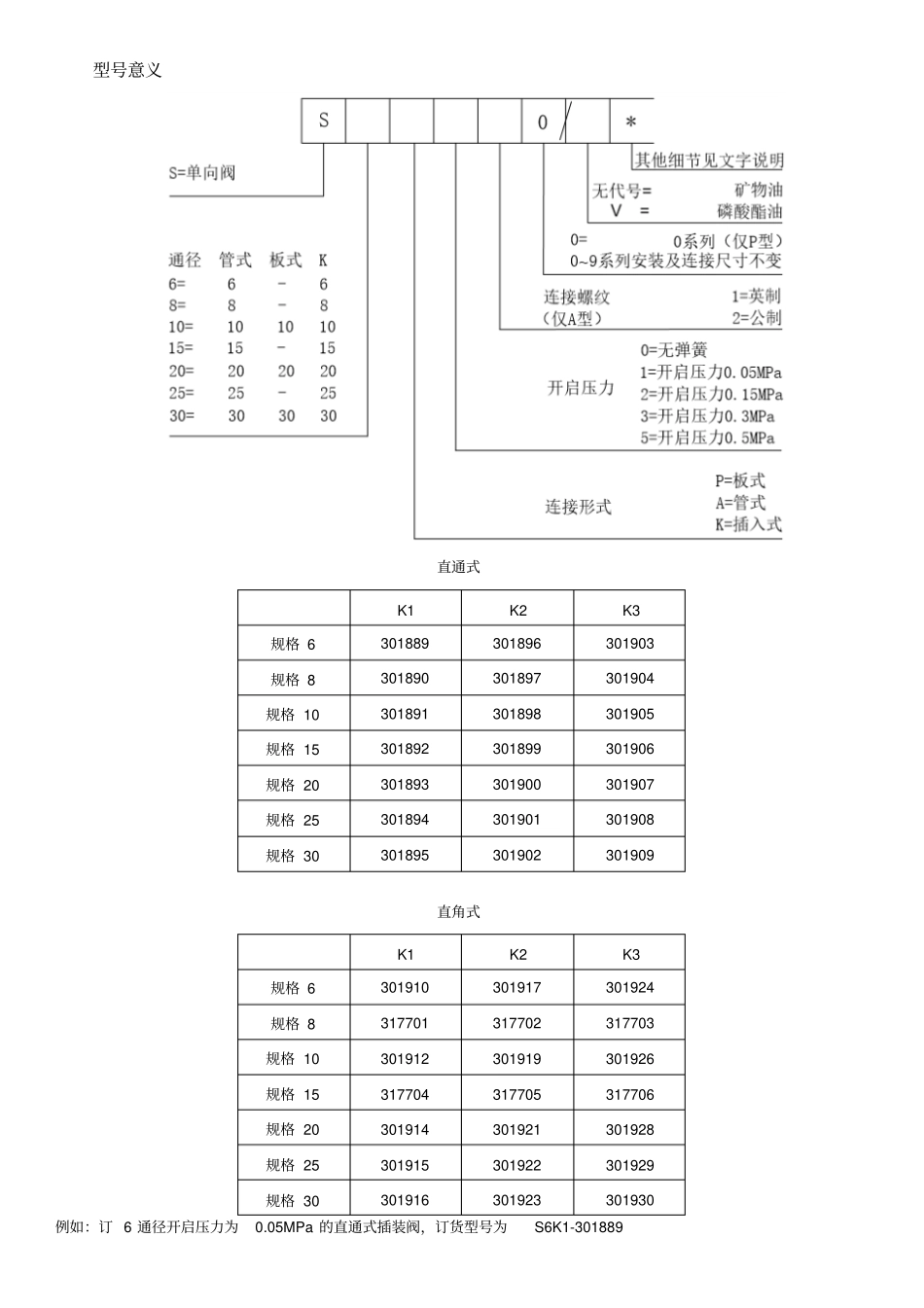

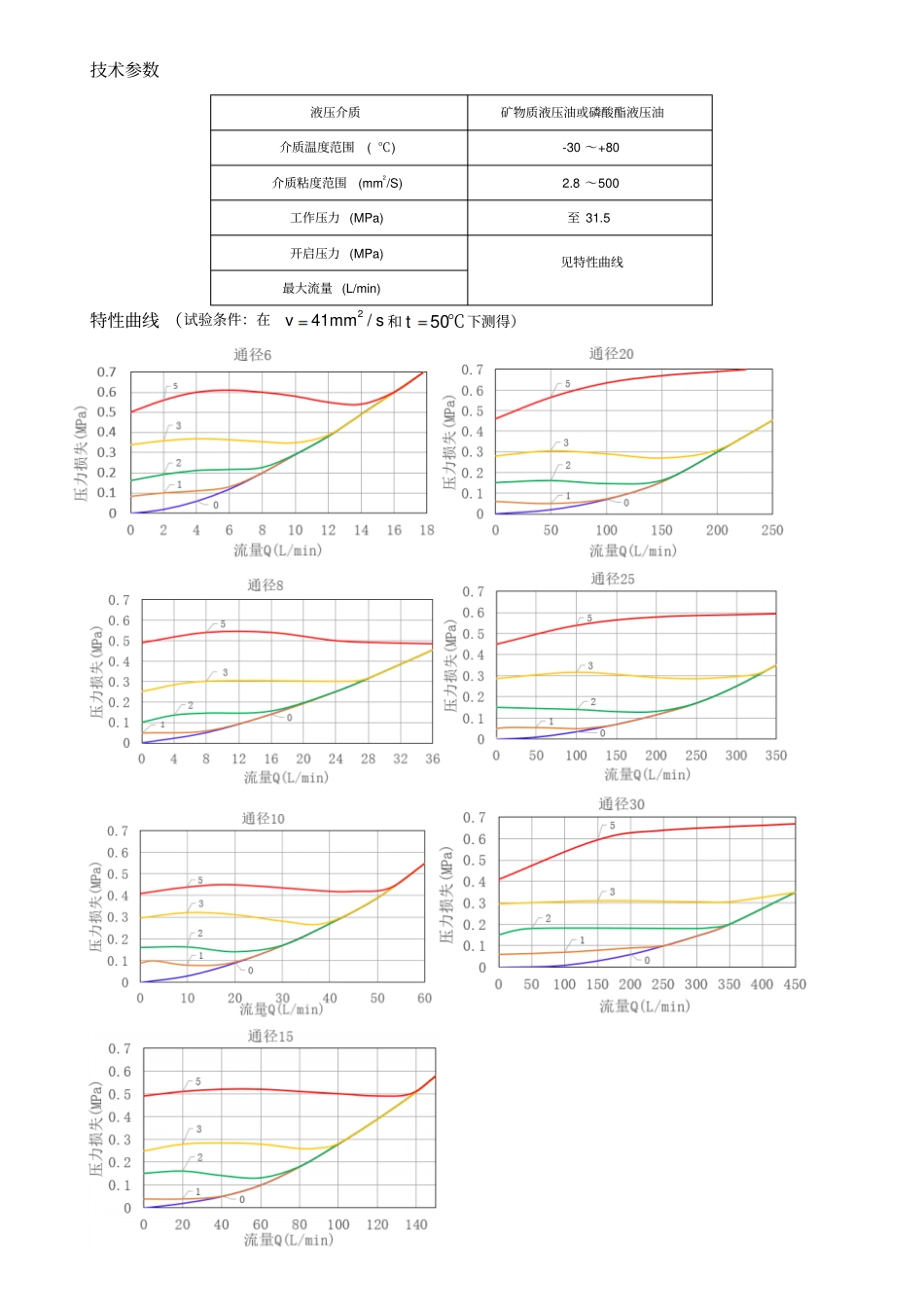

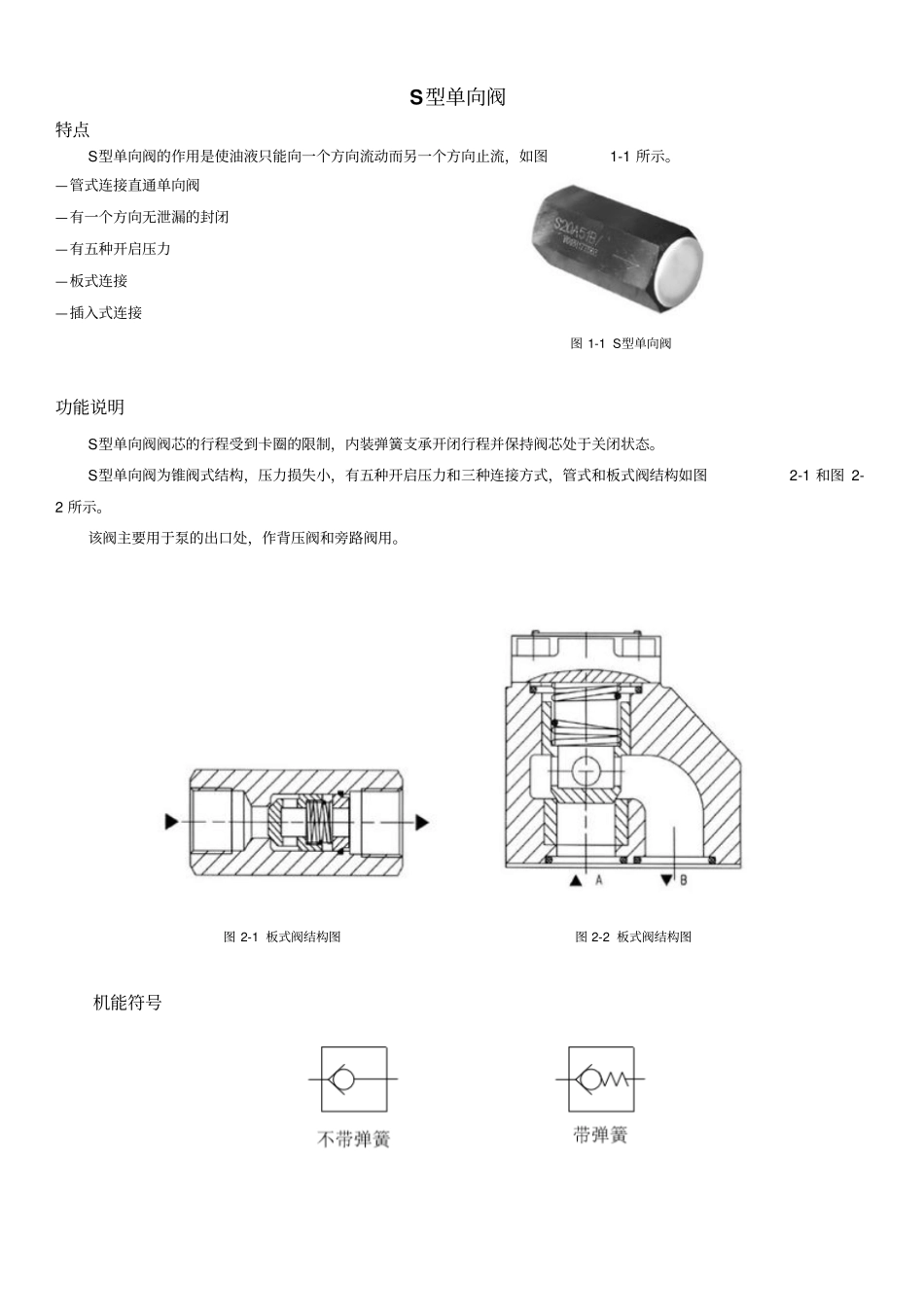

S型单向阀特点S型单向阀的作用是使油液只能向一个方向流动而另一个方向止流，如图1-1 所示。—管式连接直通单向阀—有一个方向无泄漏的封闭—有五种开启压力—板式连接—插入式连接图 1-1 S型单向阀功能说明S型单向阀阀芯的行程受到卡圈的限制，内装弹簧支承开闭行程并保持阀芯处于关闭状态。S型单向阀为锥阀式结构，压力损失小，有五种开启压力和三种连接方式，管式和板式阀结构如图2-1 和图 2-2 所示。该阀主要用于泵的出口处，作背压阀和旁路阀用。图 2-1 板式阀结构图图 2-2 板式阀结构图机能符号型号意义直通式K1 K2 K3 规格 6 301889 301896 301903 规格 8 301890 301897 301904 规格 10 301891 301898 301905 规格 15 301892 301899 301906 规格 20 301893 301900 301907 规格 25 301894 301901 301908 规格 30 301895 301902 301909 直角式K1 K2 K3 规格 6 301910 301917 301924 规格 8 317701 317702 317703 规格 10 301912 301919 301926 规格 15 317704 317705 317706 规格 20 301914 301921 301928 规格 25 301915 301922 301929 规格 30 301916 301923 301930 例如：订 6 通径开启压力为0.05MPa 的直通式插装阀，订货型号为S6K1-301889 技术参数液压介质矿物质液压油或磷酸酯液压油介质温度范围 ( ℃) -30 ～+80 介质粘度范围 (mm2/S) 2.8 ～500 工作压力 (MPa) 至 31.5 开启压力 (MPa) 见特性曲线最大流量 (L/min) 特性曲线 （试验条件：在smmv/412和℃50t下测得）外形及连接尺寸（单位：mm）管式阀外型及连接尺寸：规格6 8 10 15 20 25 30 D1 G1/4’’G3/8 ’’G1/2 ’’G3/4’’G1’’G11/4’’G11/2’’M14×1.5 M18×1.5 M22×1.5 M27×2 M33×2 M42×2 M48×2 H1 22 28 34.5 41.5 53 69 75 L1 58 58 72 85 98 120 132 T1 12 12 14 16 18 20 22 S 19 24 30 36 46 60 65 重量（ kg）0.1 0.2 0.3 0.5 1 2 2.5 插入式阀外型及连接尺寸：NG 6 8 10 15 20 25 30 D1H7 10 13 17 22 28 36 42 D2 6 8 10 15 20 25 30 D3H8 11 14 18 24 30 38 44 D4 6 8 10 15 20 25 30 行程4 4 4 5 5 7 7 L1 11.2 11.9 14.3 18 18.8 28.5 28.5 L2 9.5 9.5 11.5 14.5 16 24.5 25 L3 10 16 16 18 23 31 3...
